* Цены для справок не являются публичной офертой. Для уточнения цен просим обращаться к менеджерам JET.

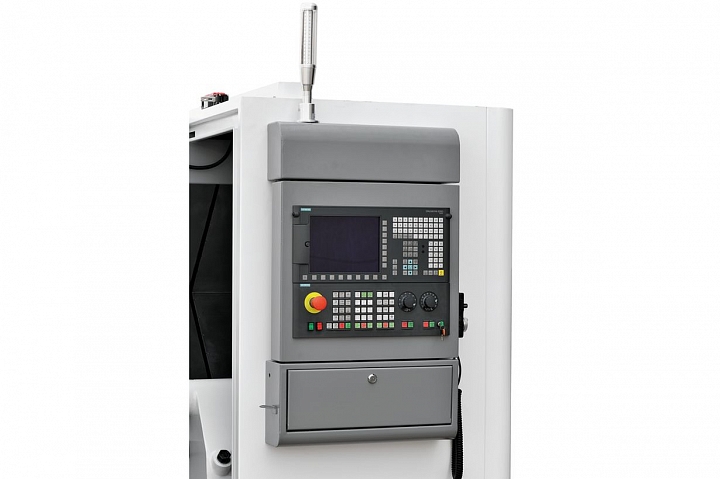

| Модель с ЧПУ Siemens 828D | JCL-15S CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JCL-15F CNC |
| РАБОЧАЯ ЗОНА: | |
| Макс. Ø заготовки над станиной | 360 мм |
| Макс. Ø обточки над станиной | 250 мм |
| Макс. Ø обточки над суппортом | 150 мм |
| Макс. длина точения | 300 мм |
| Ø гидравлич. патрона | 6 (152) дюйм (мм) |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещение по оси X | 150 мм |
| Макс. перемещение по оси Z | 320 мм |
| НАПРАВЛЯЮЩИЕ/ШИРИНА X,Z: | тип/мм |

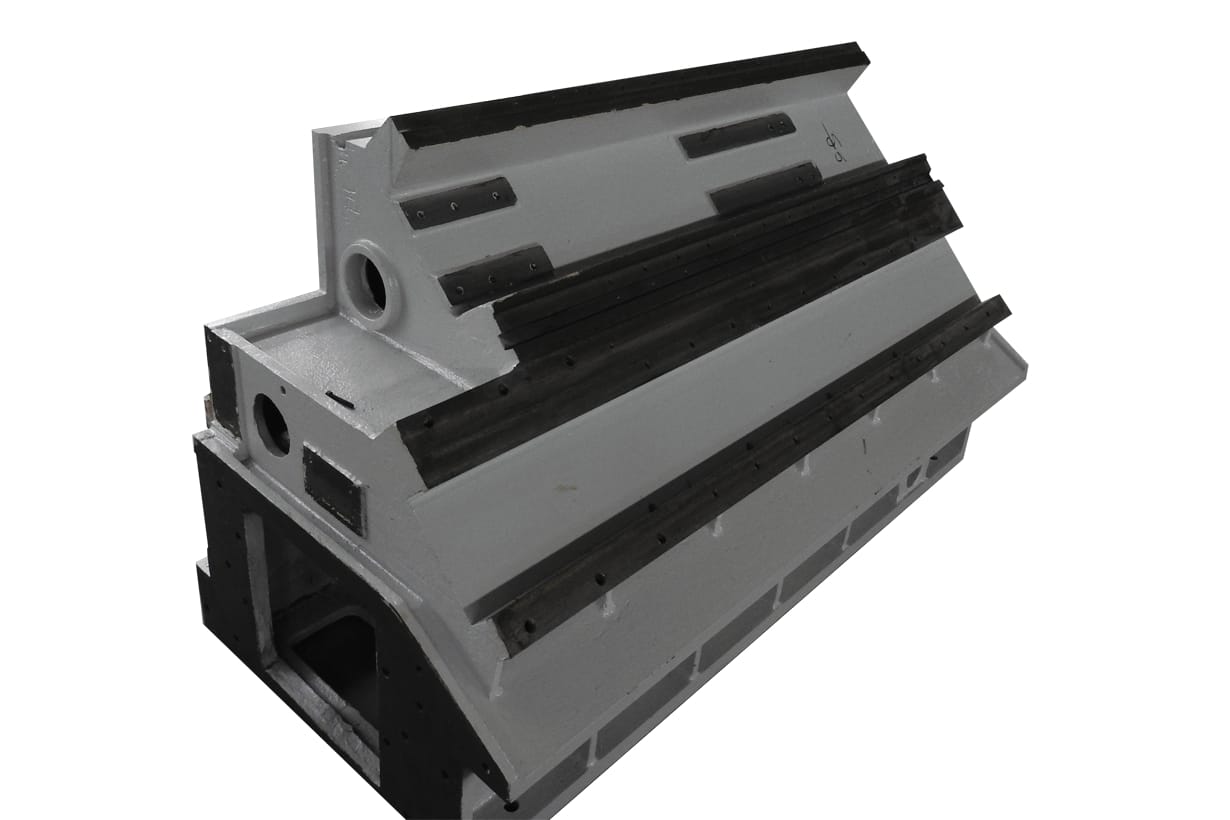

| Угол наклона направляющих | 45 град |
| Ø ШВП X/ZХ ШАГ РЕЗЬБЫ, КЛАСС ТОЧНОСТИ: | мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 6000 об/мин |
| Конус шпинделя | А2-5 тип |
| Ø проходного отверстия в шпинделе | 56 мм |
| Ø ОТВЕРСТИЯ В ГИДРАВЛИЧ. ПАТРОНЕ: | мм |
| ВНУТРЕННИЙ Ø ТЯГОВОЙ ТРУБЫ (ГИДРАВЛИЧ. ПАТРОН): | мм |
| МАКС. Ø ПРУТКА (ГИДРАВЛИЧ. ПАТРОН): | мм |
| ИНСТРУМЕНТ: | |
| Кол-во позиций инструмента | 8 шт |
| Макс. размер инструмента | 25х25 мм |
| Макс. Ø инструмента | 32 мм |
| ЧАСТОТА ВРАЩЕНИЯ ПРИВОДНОГО ИНСТРУМЕНТА: | об/мин |
| МОЩНОСТЬ ПРИВОДНОГО ИНСТРУМЕНТА: | кВт |

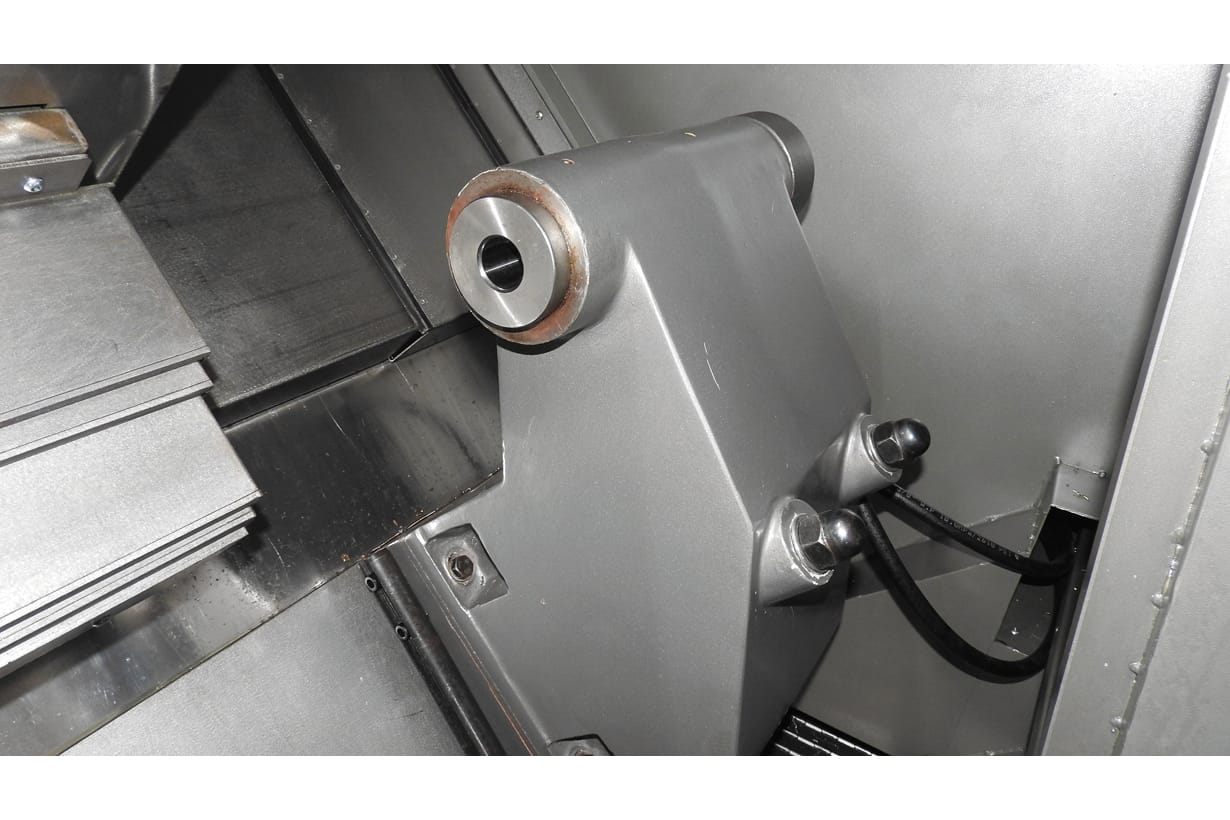

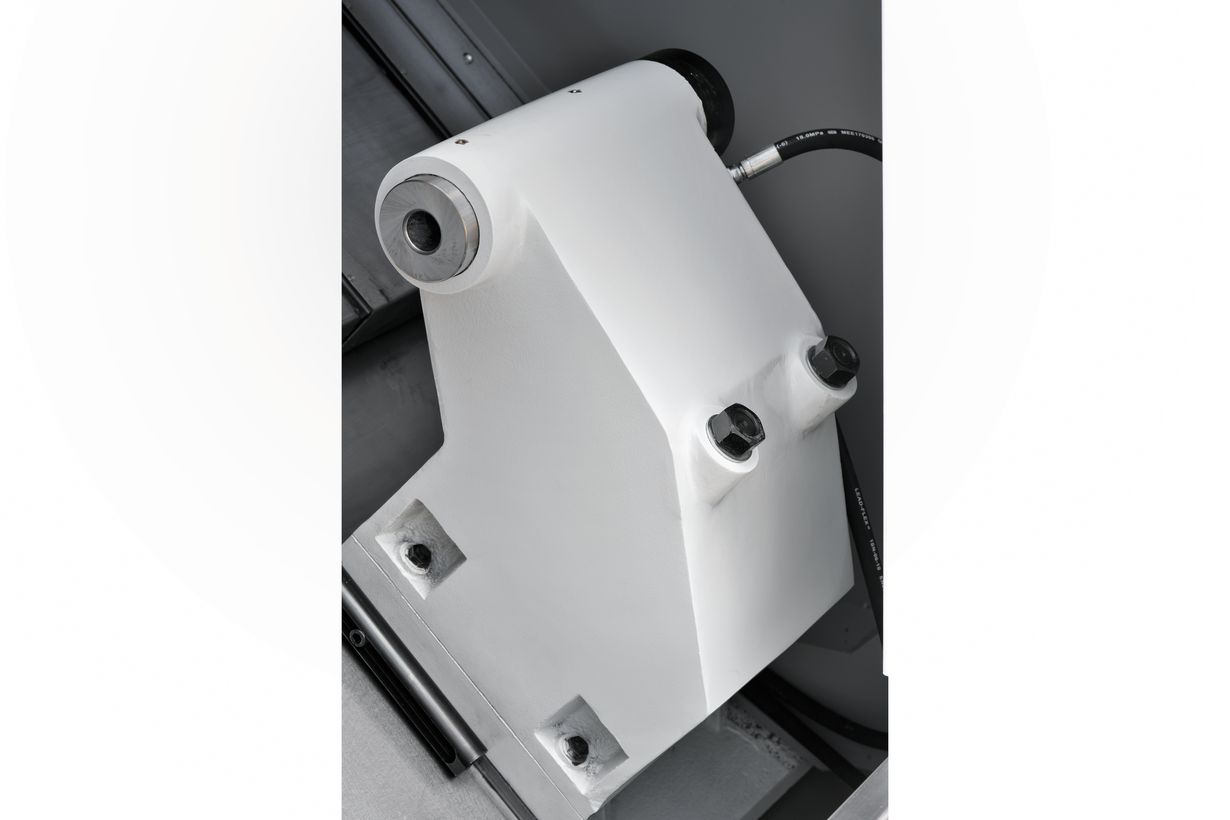

| ЗАДНЯЯ БАБКА: | |
| Конус пиноли задней бабки | МК-4 тип |
| Ø пиноли задней бабки | 80 мм |
| Ход пиноли задней бабки | 90 мм |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Z | 12/20 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 100 л |
| Мощность мотора системы подачи СОЖ | 0,18 кВт |

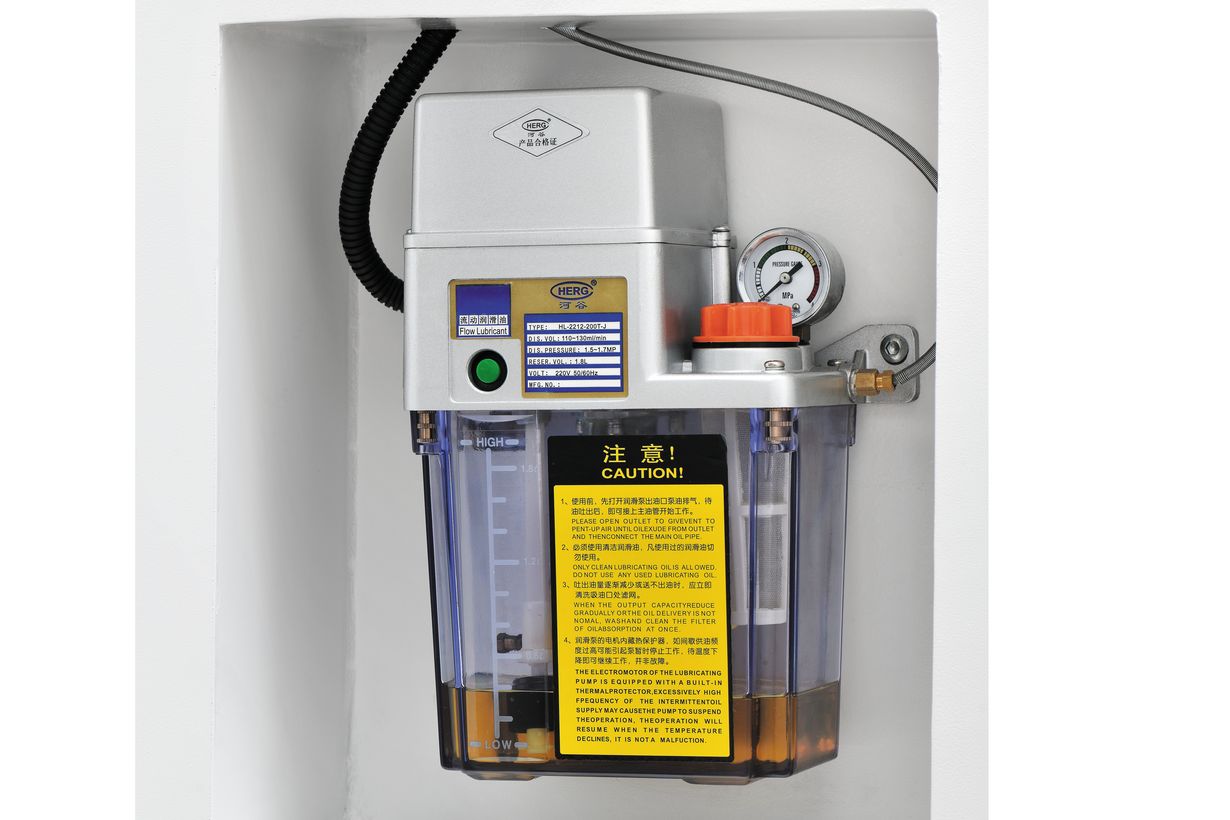

| Объем бака смазки | 1,8 л |
| Мощность мототра гидростанции | 2,2 кВт |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 9 (S); 11/15 (F) кВт |
| Крутящий момент на главном двигателе | 57 (S); 52,5 (F) Нм |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 2700х146х1680 мм |
| Масса нетто/(брутто) | 3000 кг |

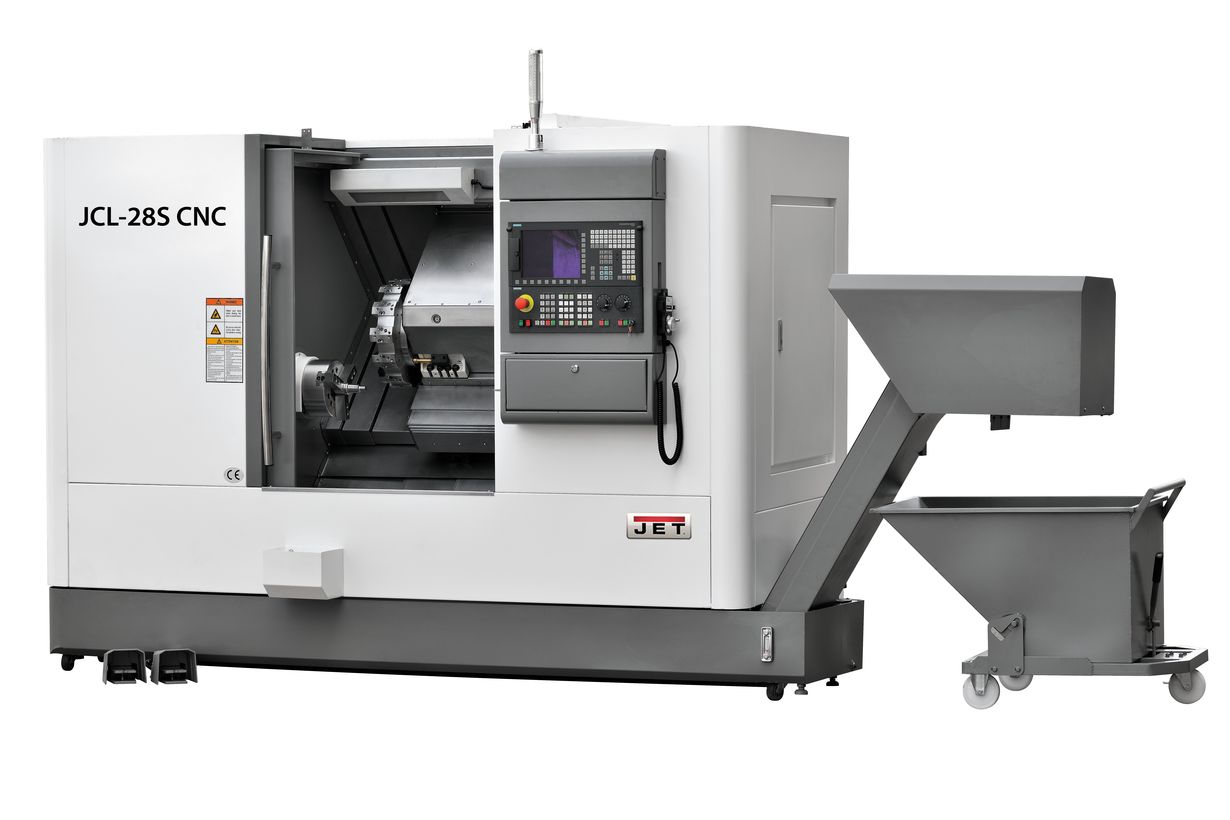

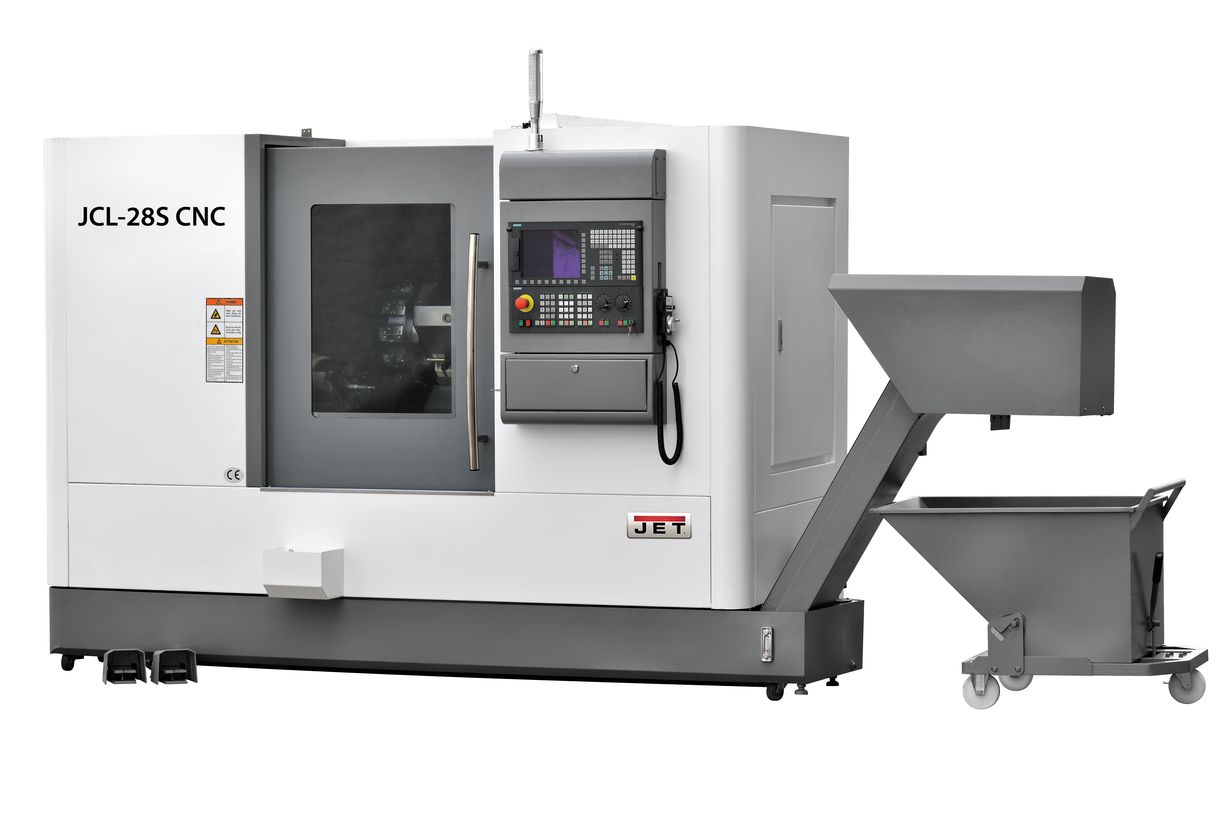

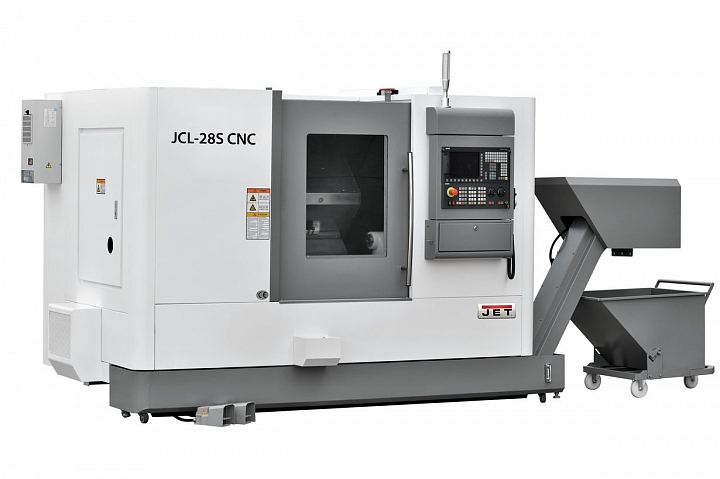

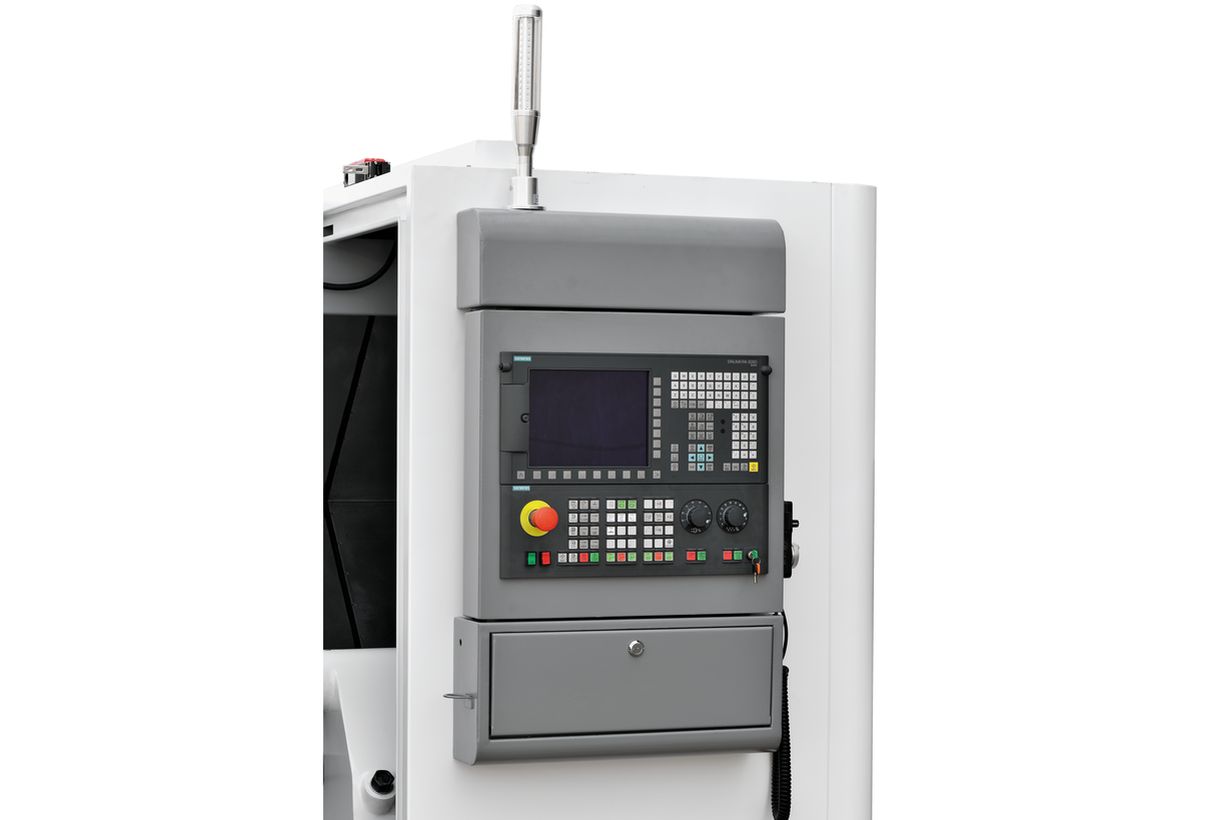

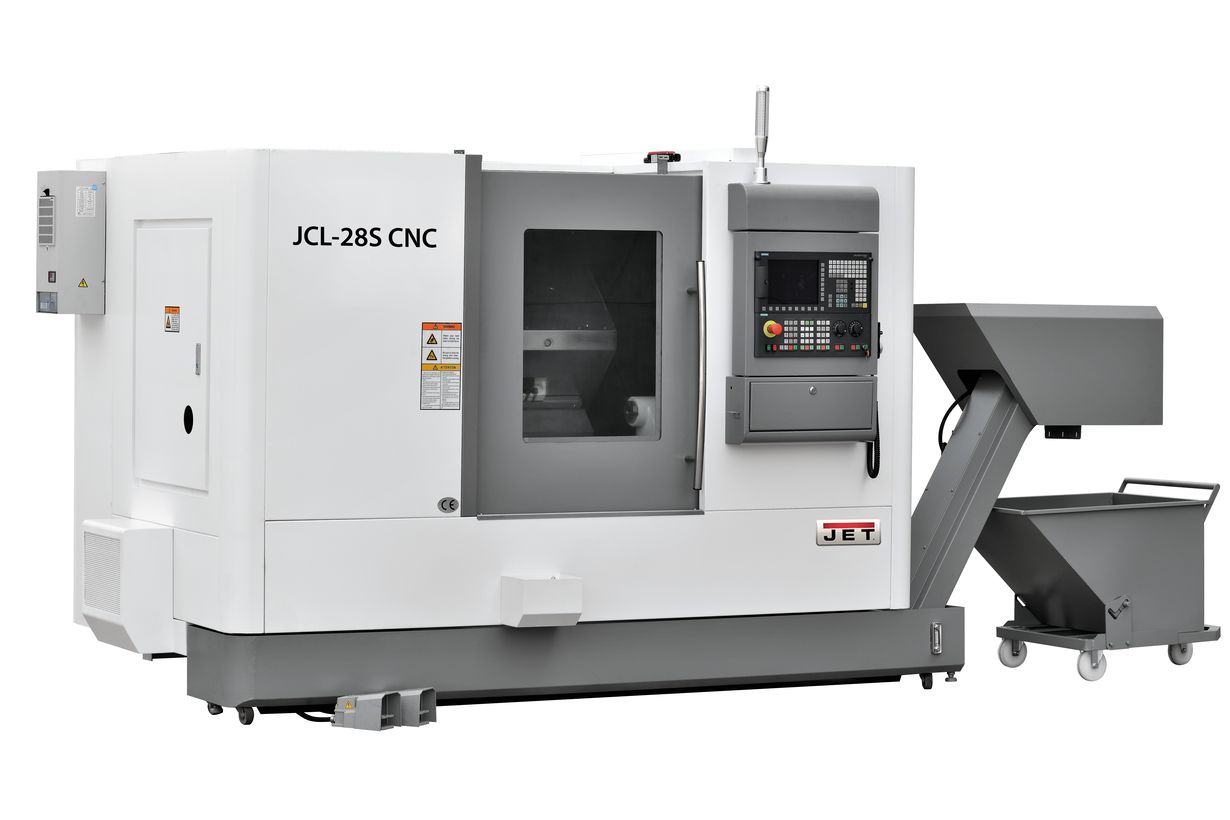

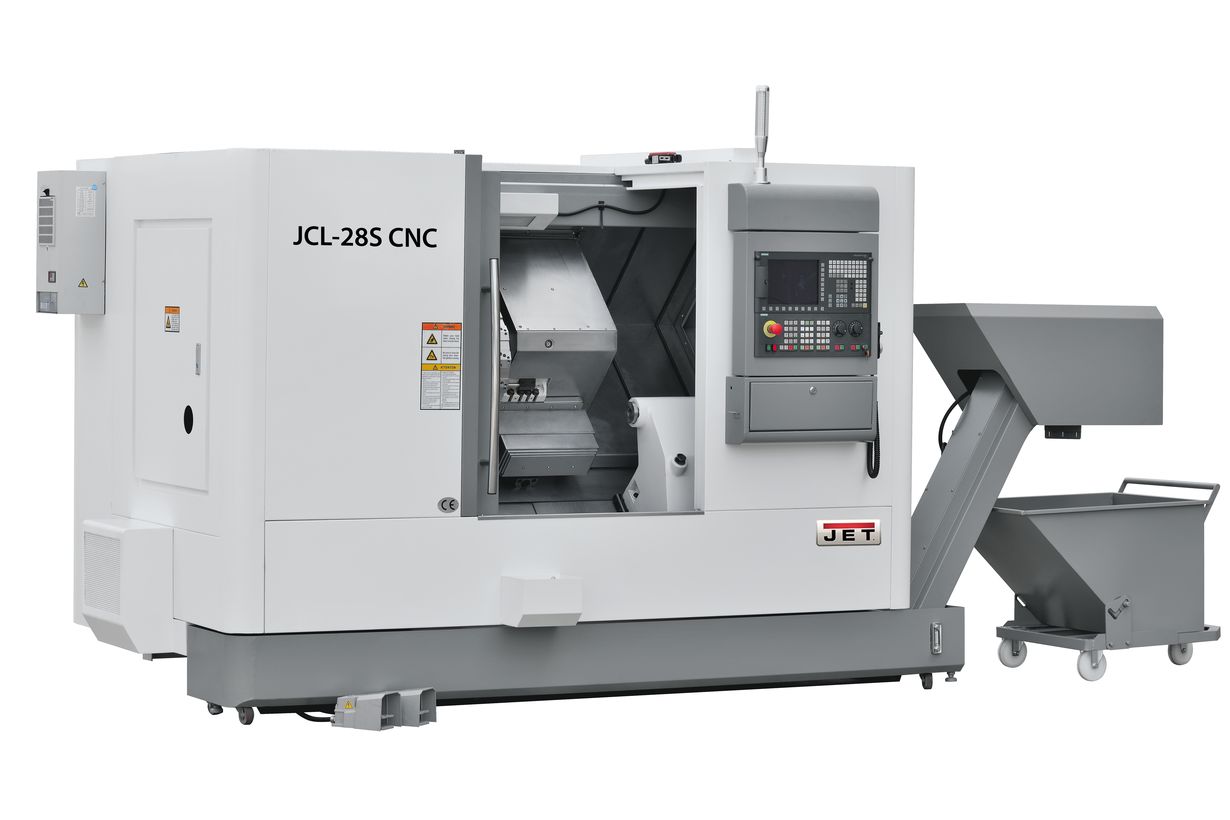

| Модель с ЧПУ Siemens 828D | JCL-28S CNC |
|---|---|

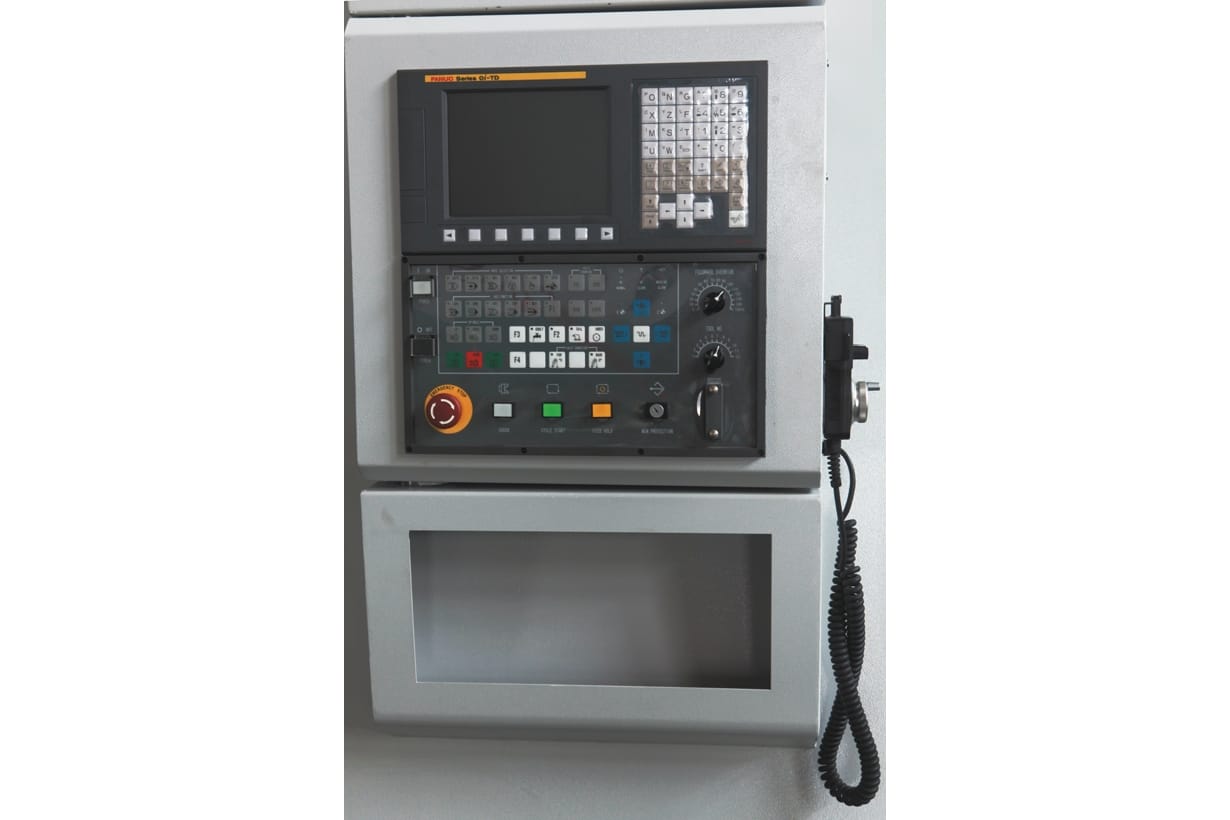

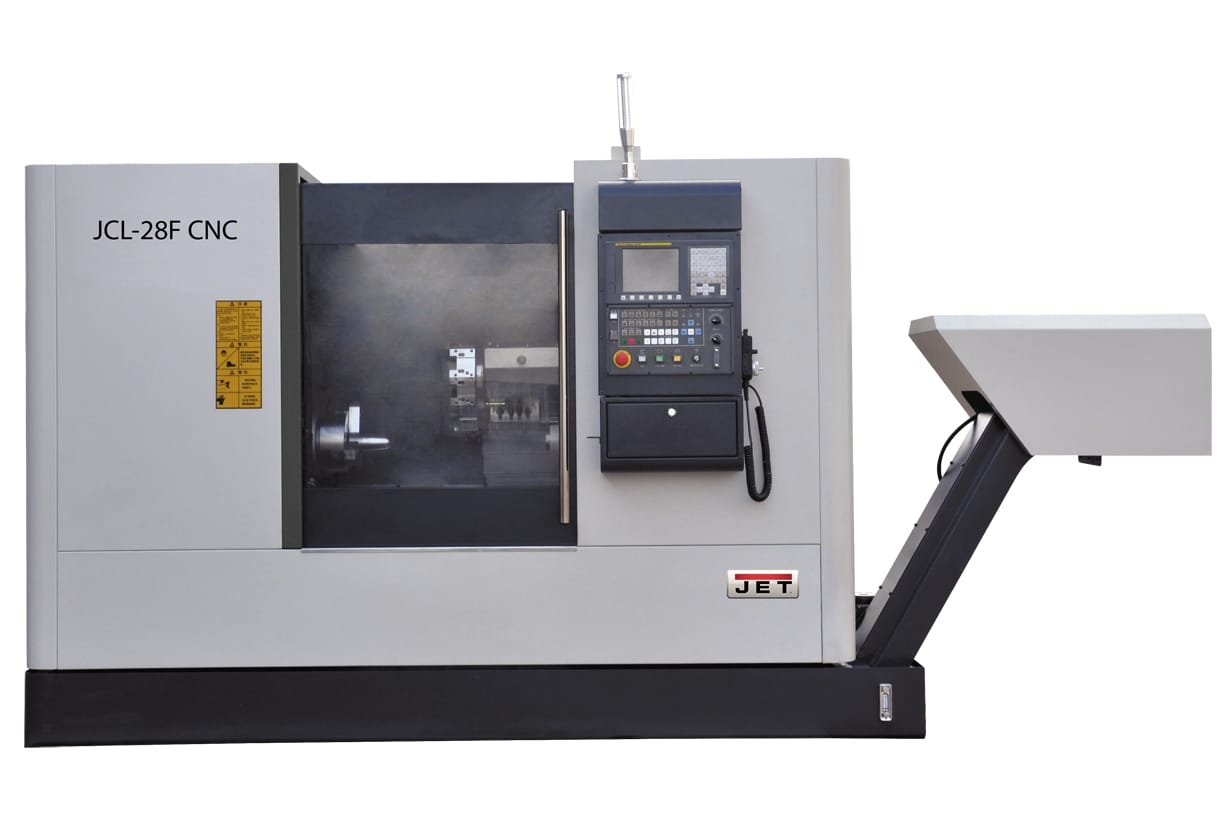

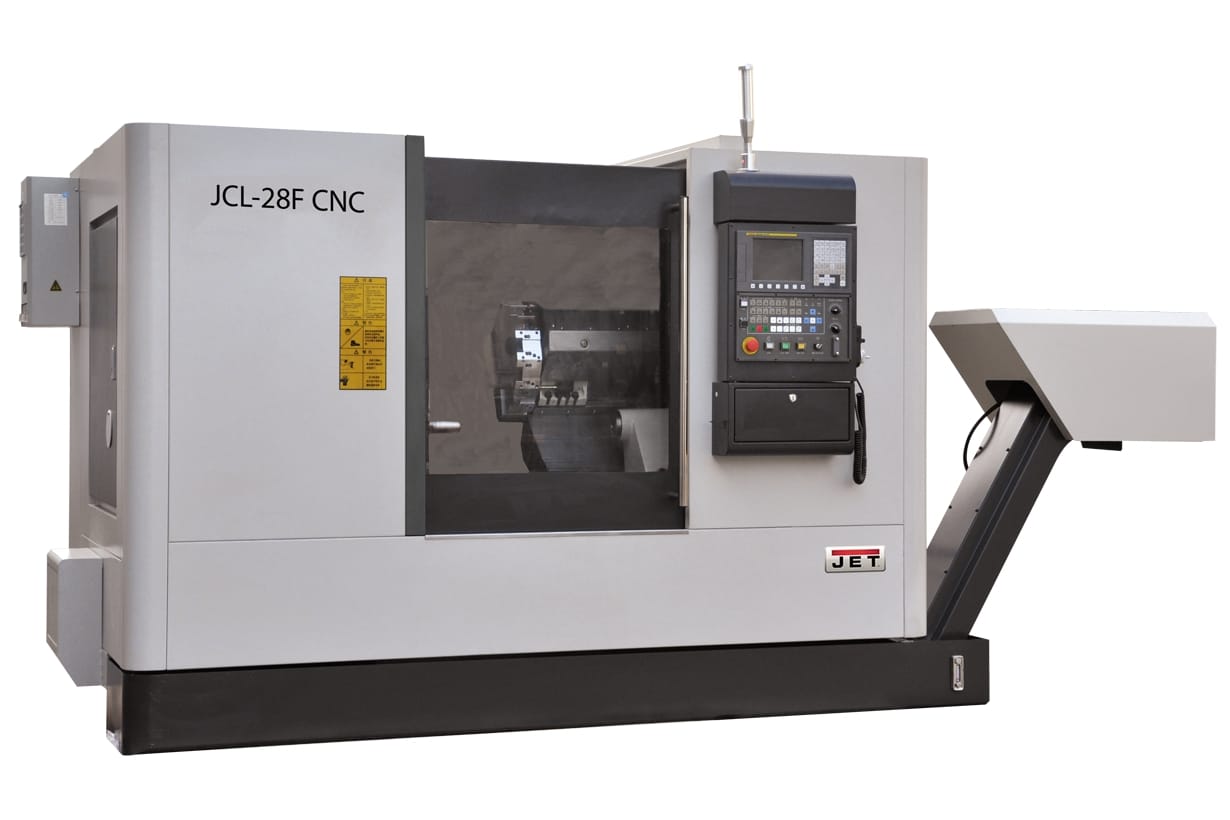

| Модель с ЧПУ Fanuc 0i | JCL-28F CNC |
| РАБОЧАЯ ЗОНА: | |
| Макс. Ø заготовки над станиной | 520 мм |
| Макс. Ø обточки над станиной | 509 мм |
| Макс. Ø обточки над суппортом | 250 мм |
| Макс. длина точения | 500 мм |

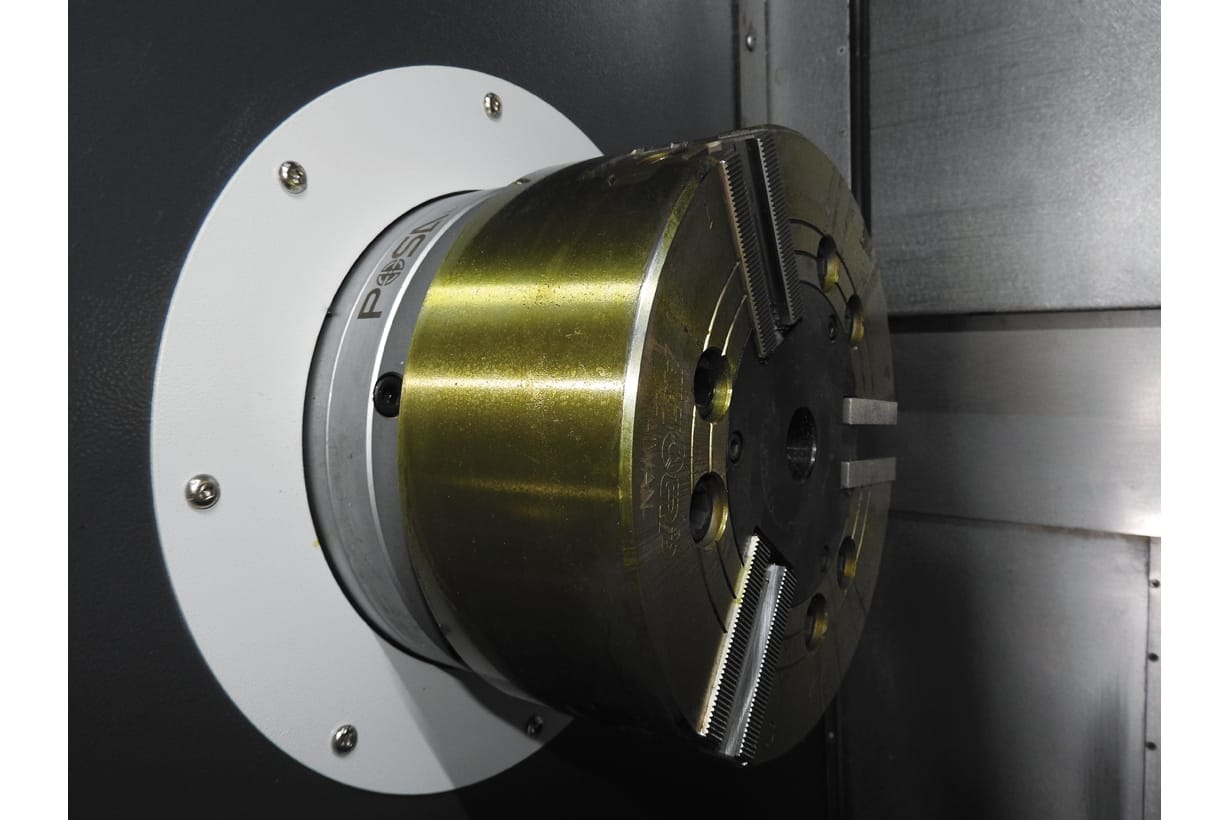

| Ø гидравлич. патрона | 8 (200); 10 (250) дюйм (мм) |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещение по оси X | 282 мм |
| Макс. перемещение по оси Z | 600 мм |
| Направляющие/ширина X,Z | качения/35,45 тип/мм |
| Угол наклона направляющих | 45 град |
| Ø ШВП X/Zх шаг резьбы, класс точности | 32/40х10, P3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 4000; 5000; 6000 об/мин |
| Конус шпинделя | А2-6 тип |
| Ø проходного отверстия в шпинделе | 65 (63) мм |
| Ø отверстия в гидравлич. патроне | 52; 75 мм |
| Внутренний Ø тяговой трубы (гидравлич. патрон) | 52 мм |
| Макс. Ø прутка (гидравлич. патрон) | 50?? мм |
| ИНСТРУМЕНТ: | |

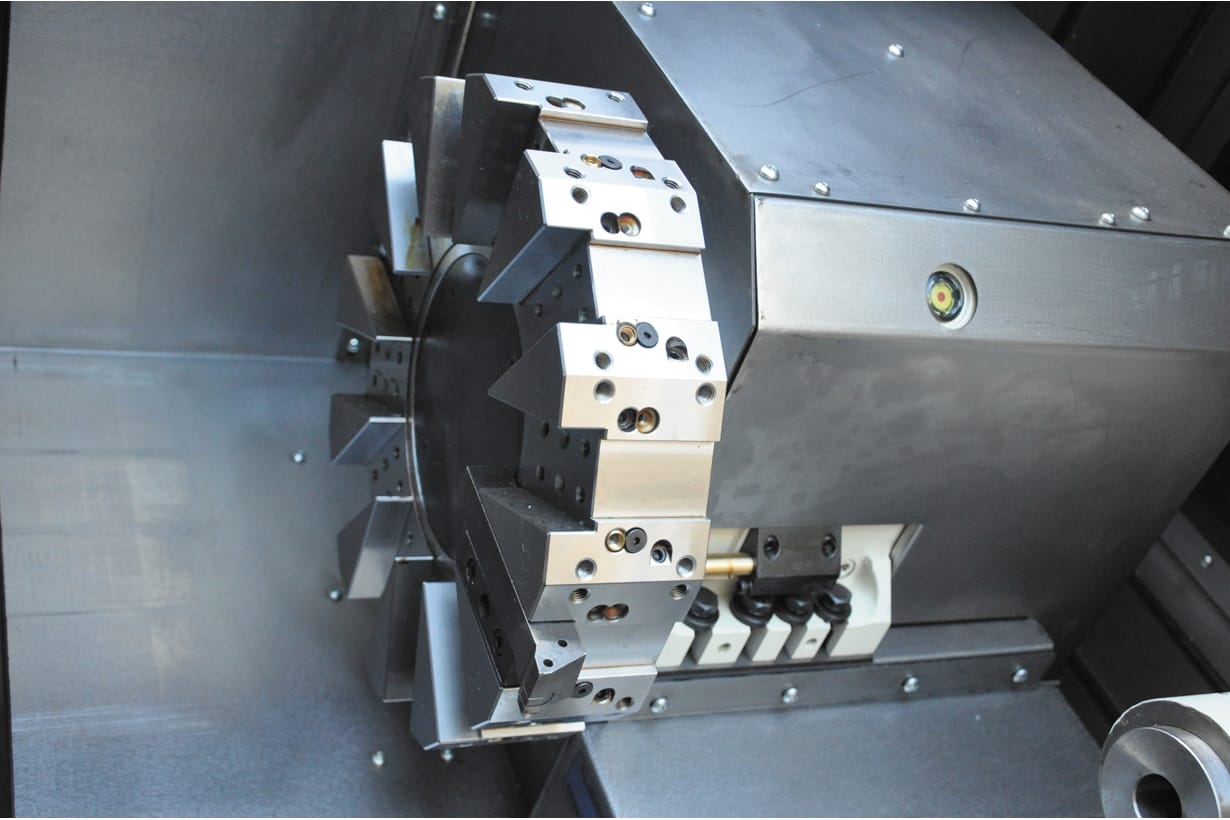

| Кол-во позиций инструмента | 12 шт |
| Макс. размер инструмента | 25х25 мм |
| Макс. Ø инструмента | 40 мм |
| ЧАСТОТА ВРАЩЕНИЯ ПРИВОДНОГО ИНСТРУМЕНТА: | об/мин |
| МОЩНОСТЬ ПРИВОДНОГО ИНСТРУМЕНТА: | кВт |
| ЗАДНЯЯ БАБКА: | |
| Конус пиноли задней бабки | МК-4 тип |
| Ø пиноли задней бабки | 80 мм |
| Ход пиноли задней бабки | 120 мм |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Z | 30 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 175 л |
| Мощность мотора системы подачи СОЖ | 0,18 кВт |
| Объем бака смазки | 1,8 л |
| Мощность мототра гидростанции | 2,2 кВт |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 12, 17 (S); 11/15, 15/18 (F) кВт |
| Крутящий момент на главном двигателе | 115, 162 (S); от 105 (F) Нм |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 4500х1850х2000 мм |
| Масса нетто/(брутто) | 3900/4320 кг |
| Модель с ЧПУ Siemens 828D | JCL-28HS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JCL-28HF CNC |
| РАБОЧАЯ ЗОНА: | |
| Макс. Ø заготовки над станиной | 520 мм |
| Макс. Ø обточки над станиной | 408 мм |
| Макс. Ø обточки над суппортом | 260 мм |
| Макс. длина точения | 420 мм |
| Ø гидравлич. патрона | 8 (200); 10 (250) дюйм (мм) |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещение по оси X | 285 мм |
| Макс. перемещение по оси Z | 600 мм |
| Направляющие/ширина X,Z | качения/35,45 тип/мм |
| Угол наклона направляющих | 45 град |
| Ø ШВП X/Zх шаг резьбы, класс точности | 32/40х10, P3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 4000; 5000; 6000 об/мин |
| Конус шпинделя | А2-6 тип |
| Ø проходного отверстия в шпинделе | 65 (63) мм |
| Ø отверстия в гидравлич. патроне | 52; 75 мм |
| Внутренний Ø тяговой трубы (гидравлич. патрон) | 52 мм |
| Макс. Ø прутка (гидравлич. патрон) | 50?? мм |
| ИНСТРУМЕНТ: | |

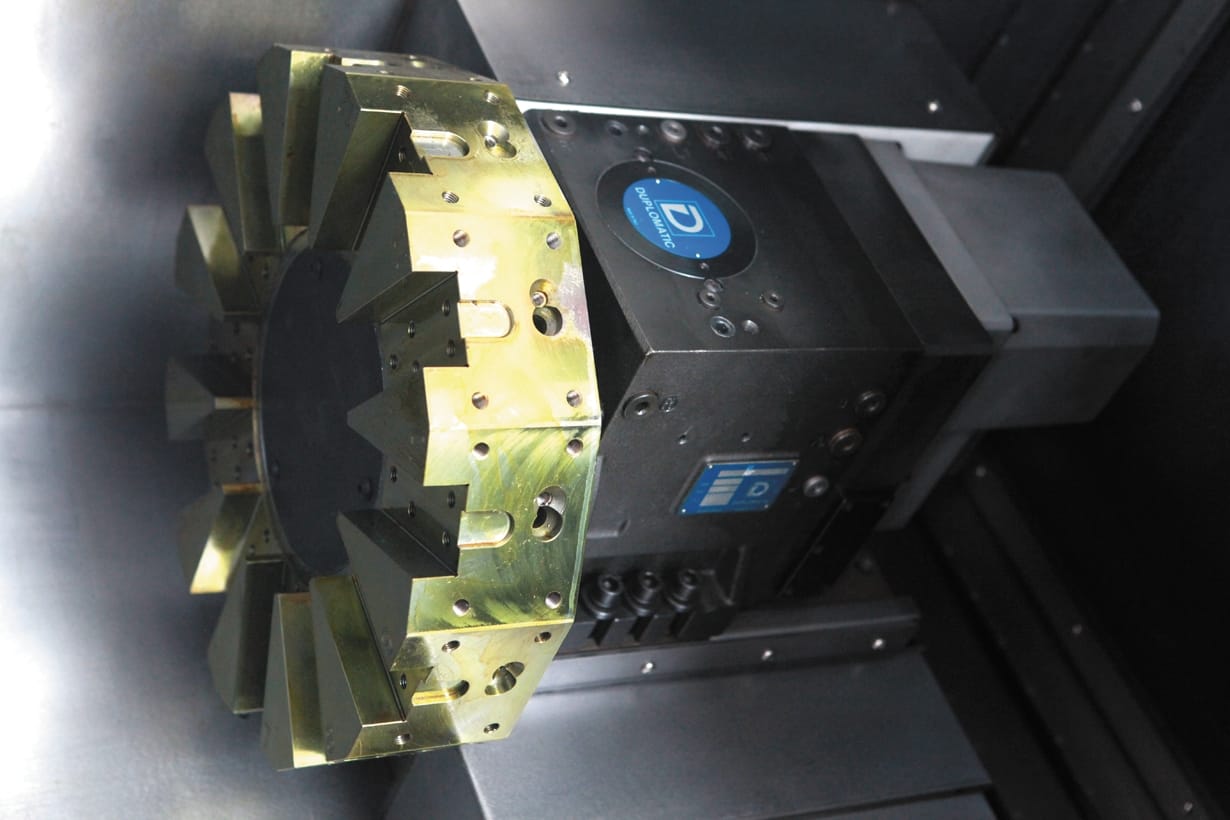

| Кол-во позиций инструмента | 12 (приводной) шт |
| Макс. размер инструмента | 20х20 мм |
| Макс. Ø инструмента | 32 мм |

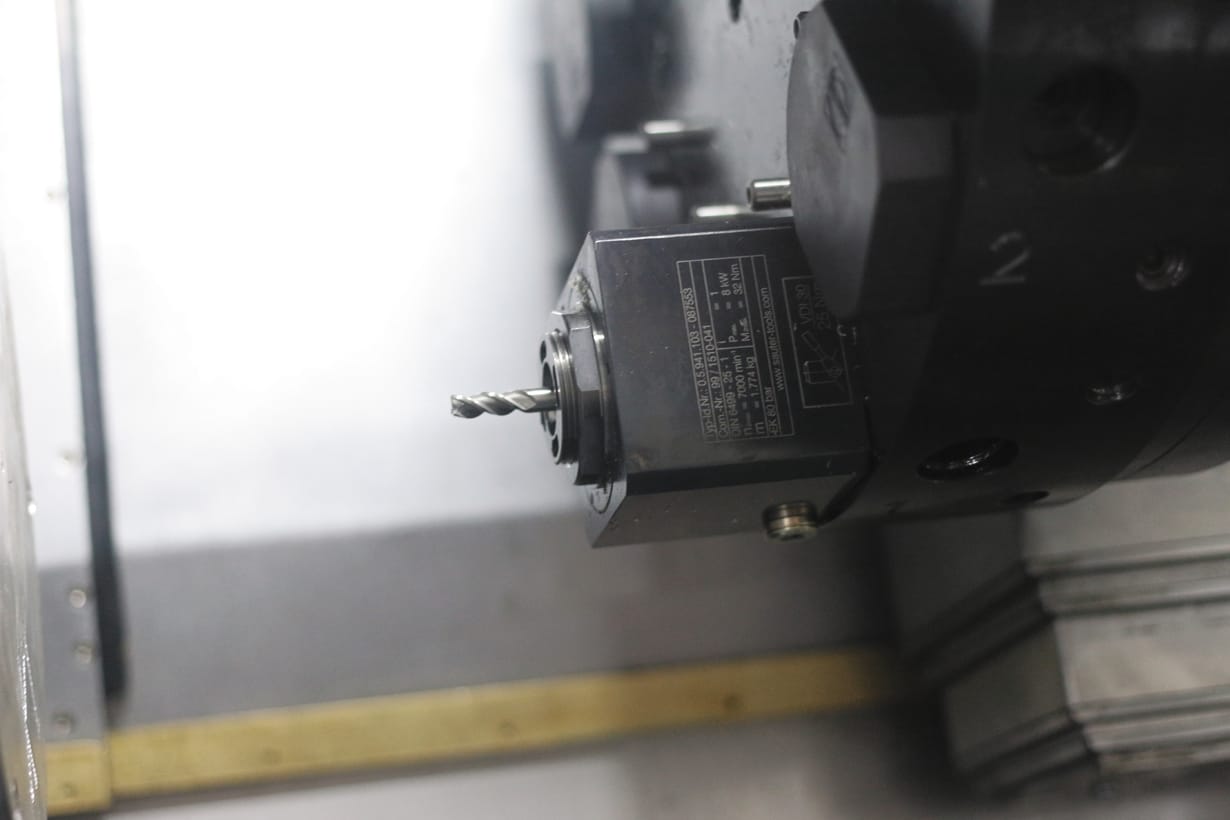

| Частота вращения приводного инструмента | 5000 об/мин |
| Мощность приводного инструмента | 2,2/3,7 кВт |
| ЗАДНЯЯ БАБКА: | |
| Конус пиноли задней бабки | МК-4 тип |
| Ø пиноли задней бабки | 80 мм |
| Ход пиноли задней бабки | 120 мм |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Z | 30 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 175 л |
| Мощность мотора системы подачи СОЖ | 0,18 кВт |
| Объем бака смазки | 1,8 л |
| Мощность мототра гидростанции | 2,2 кВт |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 12, 17 (S); 11/15, 15/18 (F) кВт |
| Крутящий момент на главном двигателе | 115, 162 (S); от 105 (F) Нм |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 4500х1850х2000 мм |
| Масса нетто/(брутто) | 3900/4320 кг |
| Модель с ЧПУ Siemens 828D | JCL-30S CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JCL-30F CNC |
| РАБОЧАЯ ЗОНА: | |
| Макс. Ø заготовки над станиной | 650 мм |
| Макс. Ø обточки над станиной | 500 мм |
| Макс. Ø обточки над суппортом | 320 мм |
| Макс. длина точения | 910 мм |
| Ø гидравлич. патрона | 12 (305) дюйм (мм) |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещение по оси X | 270 мм |
| Макс. перемещение по оси Z | 1060 мм |
| Направляющие/ширина X,Z | качения/45,55 тип/мм |
| Угол наклона направляющих | 45 град |
| Ø ШВП X/Zх шаг резьбы, класс точности | 40/50х10, P3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 2500 об/мин |
| Конус шпинделя | А2-8 тип |
| Ø проходного отверстия в шпинделе | 90 мм |
| Ø отверстия в гидравлич. патроне | 91 мм |
| Внутренний Ø тяговой трубы (гидравлич. патрон) | 91 мм |
| Макс. Ø прутка (гидравлич. патрон) | 73?? мм |
| ИНСТРУМЕНТ: | |
| Кол-во позиций инструмента | 12 шт |
| Макс. размер инструмента | 25х25 мм |
| Макс. Ø инструмента | 40 мм |
| ЧАСТОТА ВРАЩЕНИЯ ПРИВОДНОГО ИНСТРУМЕНТА: | об/мин |
| МОЩНОСТЬ ПРИВОДНОГО ИНСТРУМЕНТА: | кВт |
| ЗАДНЯЯ БАБКА: | |
| Конус пиноли задней бабки | МК-6 тип |
| Ø пиноли задней бабки | 100 мм |
| Ход пиноли задней бабки | 200 мм |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Z | 16/20 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 250 л |
| Мощность мотора системы подачи СОЖ | 0,18 кВт |
| Объем бака смазки | 1,8 л |
| Мощность мототра гидростанции | 2,2 кВт |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 18,5 (S); 18,5/22 (F) кВт |
| Крутящий момент на главном двигателе | 117,7 (S); 105 (F) Нм |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 5450х1980х2260 мм |
| Масса нетто/(брутто) | 7000/8100 кг |
| Модель с ЧПУ Siemens 828D | JCL-30HS CNC |
|---|---|
| Модель с ЧПУ Fanuc 0i | JCL-30HF CNC |
| РАБОЧАЯ ЗОНА: | |
| Макс. Ø заготовки над станиной | 650 мм |
| Макс. Ø обточки над станиной | 500 мм |
| Макс. Ø обточки над суппортом | 320 мм |
| Макс. длина точения | 900 мм |
| Ø гидравлич. патрона | 12 (305) дюйм (мм) |
| ПЕРЕМЕЩЕНИЯ: | |
| Макс. перемещение по оси X | 270 мм |
| Макс. перемещение по оси Z | 1060 мм |
| Направляющие/ширина X,Z | качения/45,55 тип/мм |
| Угол наклона направляющих | 45 град |
| Ø ШВП X/Zх шаг резьбы, класс точности | 40/50х10, P3 мм |
| ШПИНДЕЛЬ: | |
| Частота вращения шпинделя | 2500 об/мин |
| Конус шпинделя | А2-8 тип |
| Ø проходного отверстия в шпинделе | 90 мм |
| Ø отверстия в гидравлич. патроне | 91 мм |
| Внутренний Ø тяговой трубы (гидравлич. патрон) | 91 мм |
| Макс. Ø прутка (гидравлич. патрон) | 73?? мм |
| ИНСТРУМЕНТ: | |
| Кол-во позиций инструмента | 12 (приводной) шт |
| Макс. размер инструмента | 32х32 мм |
| Макс. Ø инструмента | 50 мм |
| Частота вращения приводного инструмента | 4000 об/мин |
| Мощность приводного инструмента | 5,5/7,5 кВт |
| ЗАДНЯЯ БАБКА: | |
| Конус пиноли задней бабки | МК-6 тип |
| Ø пиноли задней бабки | 100 мм |
| Ход пиноли задней бабки | 200 мм |
| ТОЧНОСТЬ: | |
| Точность позиционирования | ±0,005 мм |
| Повторяемость | ±0,003 мм |
| СКОРОСТЬ: | |
| Максимальная скорость подачи X/Z | 16/20 м/мин |
| СОЖ: | |
| Объем бака СОЖ | 250 л |
| Мощность мотора системы подачи СОЖ | 0,18 кВт |
| Объем бака смазки | 1,8 л |
| Мощность мототра гидростанции | 2,2 кВт |
| МОЩНОСТЬ: | |
| Мощность главного двигателя | 18,5 (S); 18,5/22 (F) кВт |
| Крутящий момент на главном двигателе | 117,7 (S); 105 (F) Нм |
| ГАБАРИТЫ: | |
| Габаритные размеры ДхШхВ | 5450х1980х2260 мм |
| Масса нетто/(брутто) | 7000/8100 кг |

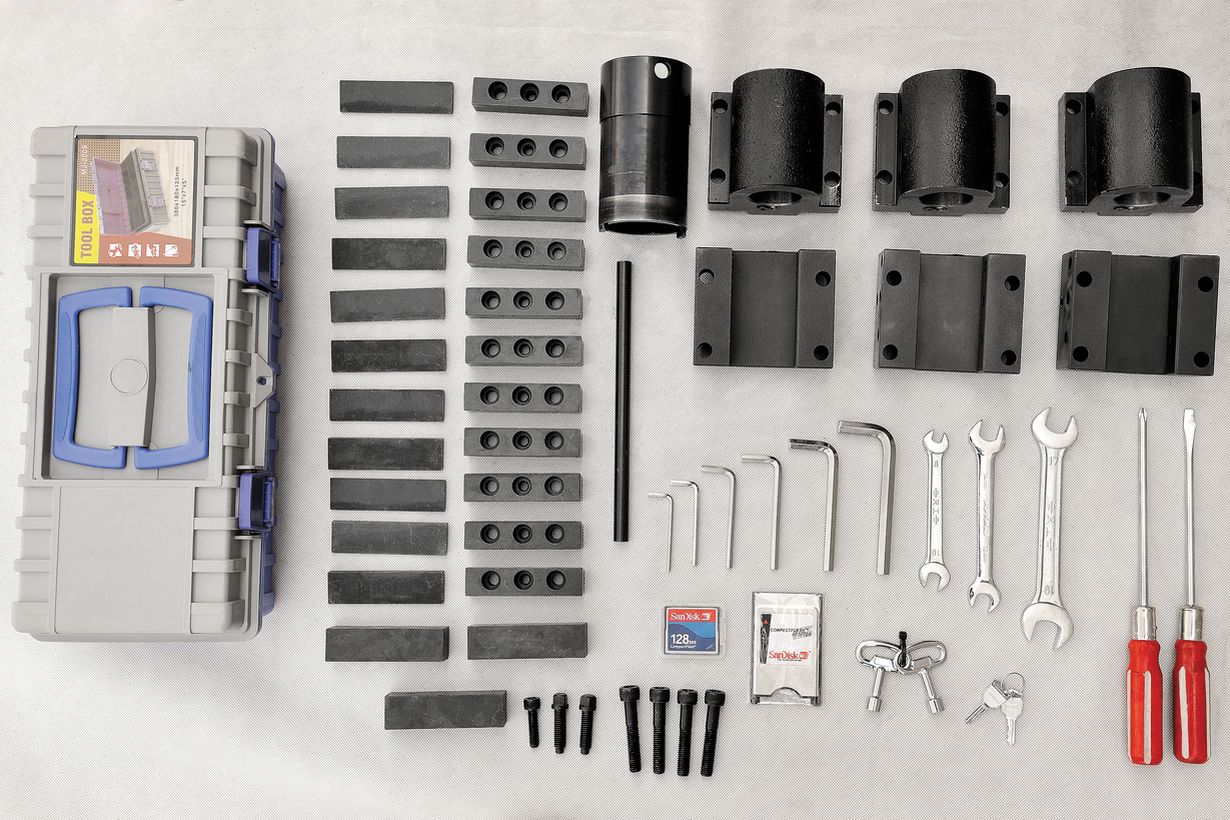

Стандартная комплектация:
Опции:
Особенности:
