Описание
* Цены для справок не являются публичной офертой. Для уточнения цен просим обращаться к менеджерам JET.

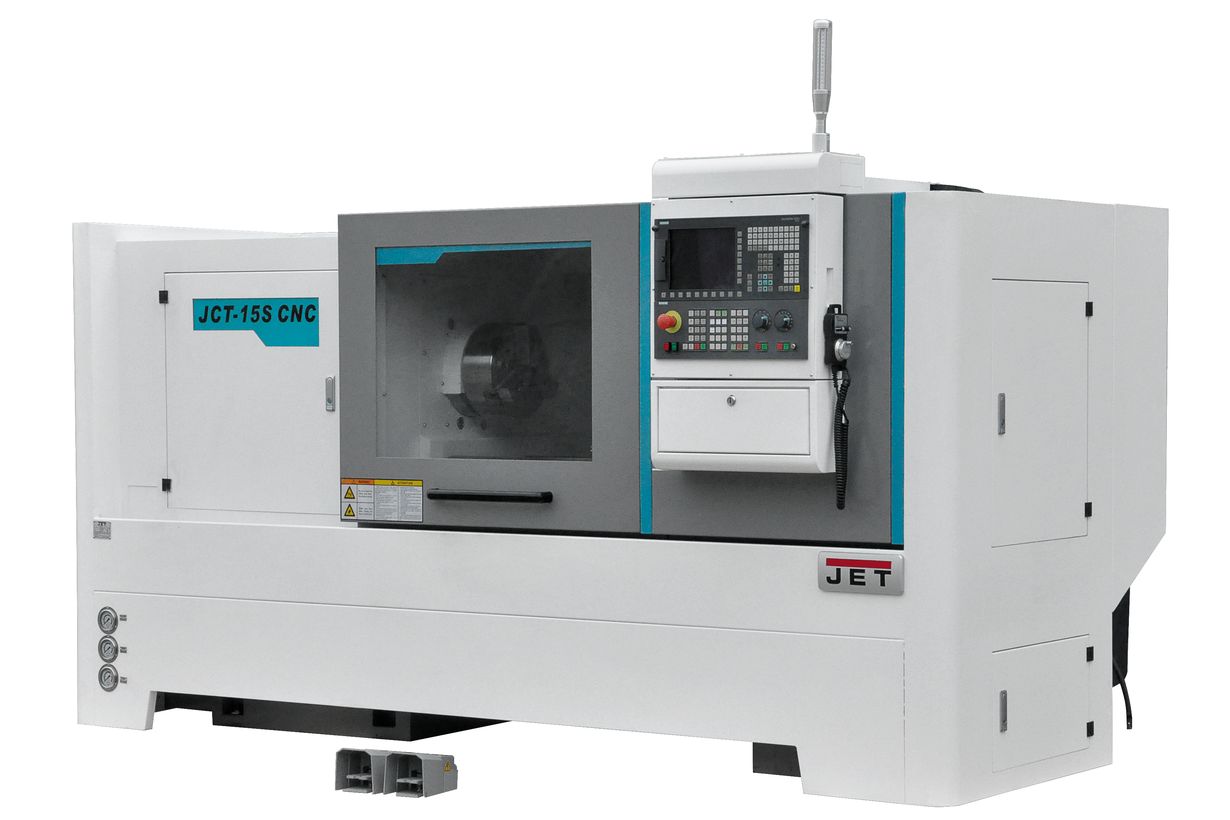

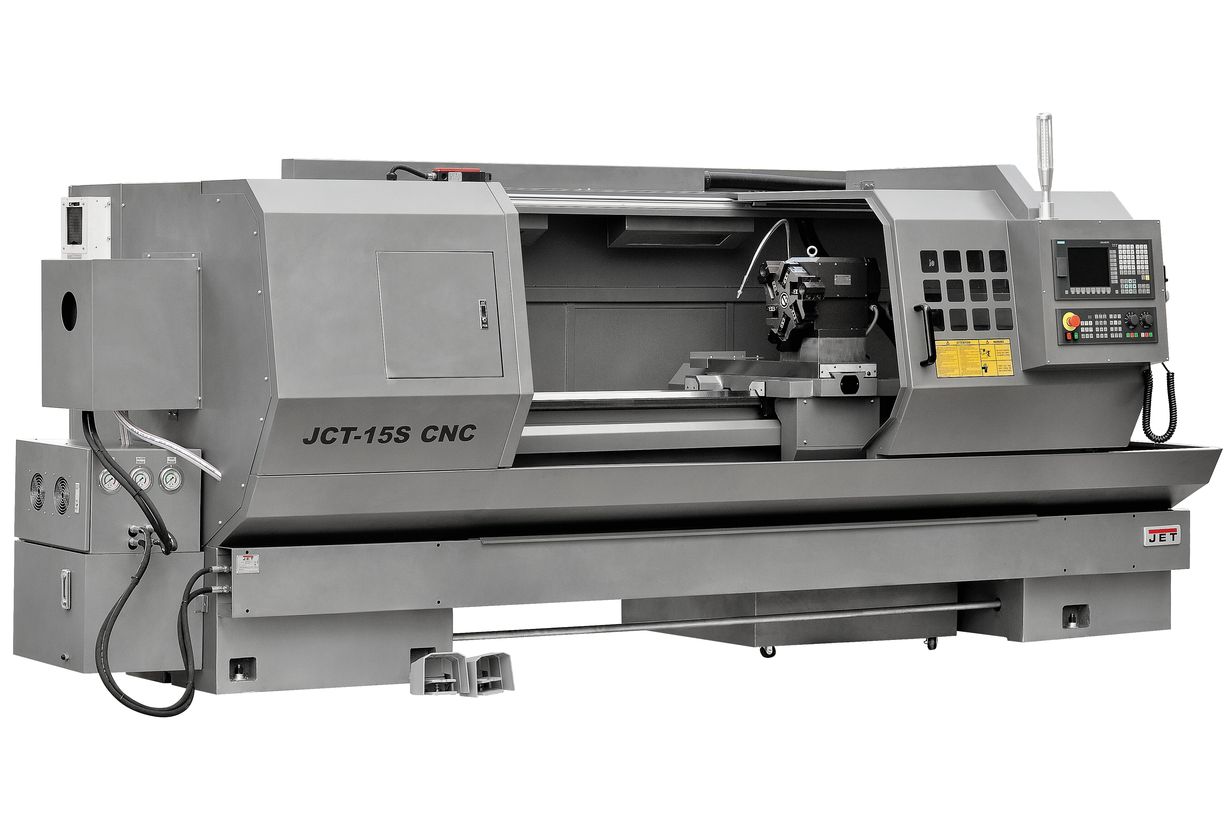

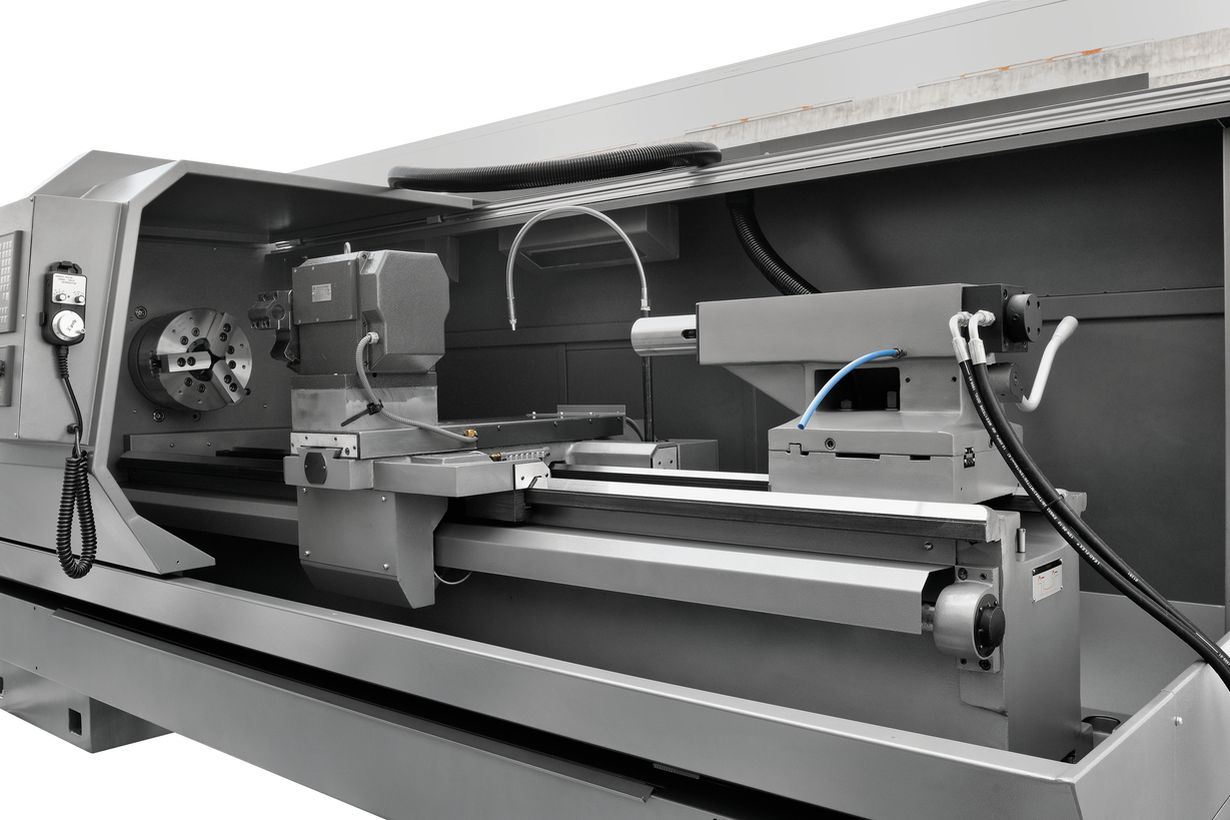

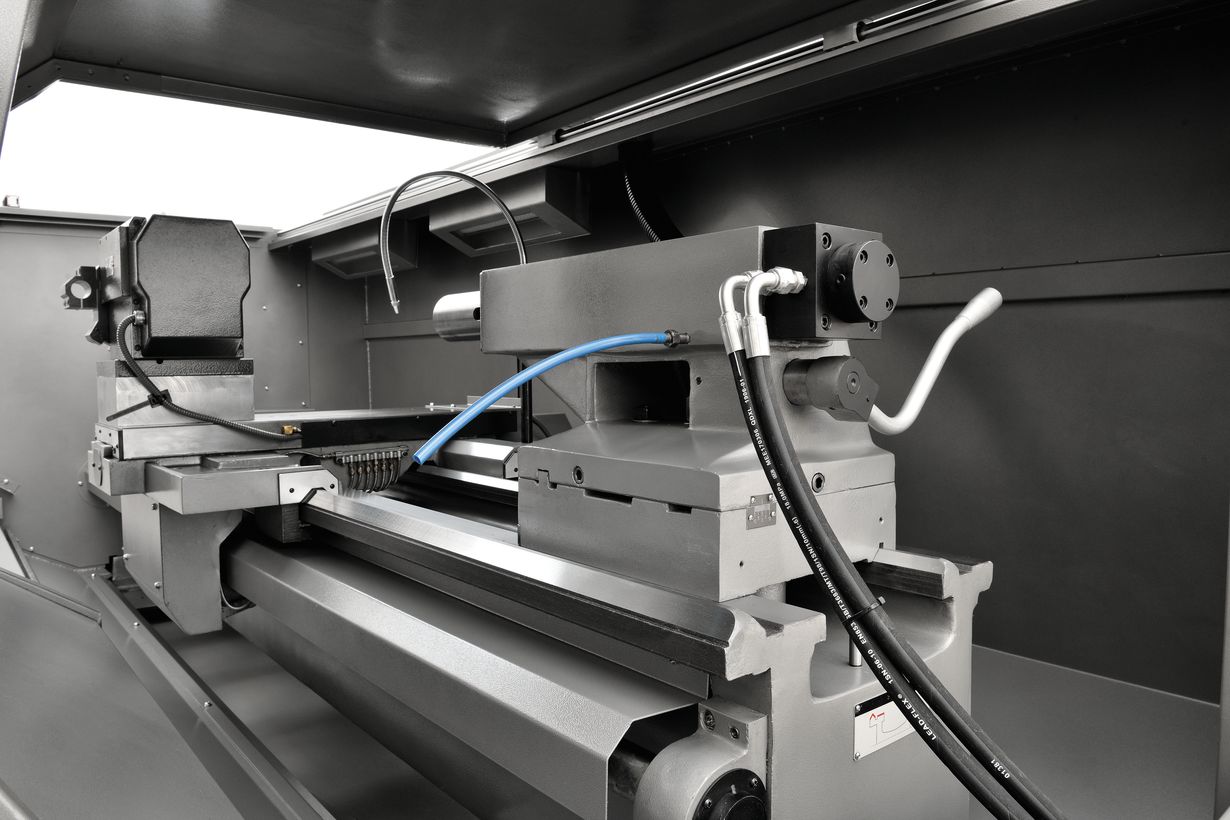

Серия JCT-15S CNC / JCT-15F CNC
|
Модель с ЧПУ Siemens 828D
|
JCT-15S CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JCT-15F CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Макс. Ø заготовки над станиной
|
560 мм
|
|
при использовании рев. Головы
|
420 мм
|
|
БЕЗ СЪЕМНОГО МОСТИКА (GAP):
|
мм
|
|
Макс. Ø заготовки над суппортом
|
330 мм
|
|
Расстояние между центрами
|
750 / 1000 / 1500 / 2000 / 3000 мм
|
|
Макс. длина точения
|
650 / 900 / 1400 / 1900 / 2900 мм
|
|
при использовании рев. головы
|
585 / 735 / 1235 / 1735 / 2735 мм
|
|
Ø патрона
|
10 (250); 12 (305) дюйм (мм)
|
|
Ø гидравлич. патрона
|
10 (250); 12 (305) дюйм (мм)
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещение по оси X
|
320 мм
|
|
Макс. перемещение по оси Z
|
720 / 970 / 1470 / 1970 / 2970 мм
|
|
Направляющие / ширина X,Z
|
скольжения тип / мм
|
|
Ширина станины
|
405 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
27-135; 55-270; 160-805; 325-1630 об / мин
|
|
Количество передач
|
4 шт
|
|
Конус шпинделя
|
А2-8 / MK-7 тип
|
|
Ø проходного отверстия в шпинделе
|
80 мм
|
|
ИНСТРУМЕНТ:
|
|
|
Кол-во позиций инструмента
|
4; 6 автоматические шт
|
|
Макс. размер инструмента
|
20х20 (VDI30); 32х32 (4поз.) мм
|
|
ЗАДНЯЯ БАБКА:
|
|
|
Конус пиноли задней бабки
|
MK-5 тип
|
|
Ø пиноли задней бабки
|
75 мм
|
|
Ход пиноли задней бабки
|
150 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X / Z
|
8 / 10 м / мин
|
|
СОЖ:
|
|
|
Мощность мотора системы подачи СОЖ
|
0,09 кВт
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
7,5; 11 кВт
|
|
Крутящий момент на главном двигателе
|
76; 111 Нм
|
|
Крутящий момент на шпинделе
|
1407; 2055 Нм
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
2250 / 2500 / 3000 / 3500 / 4500х1200х1520 мм
|
|
Масса нетто / (брутто)
|
2700 / 3000 / 3600 / 4100 / 4700 кг
|

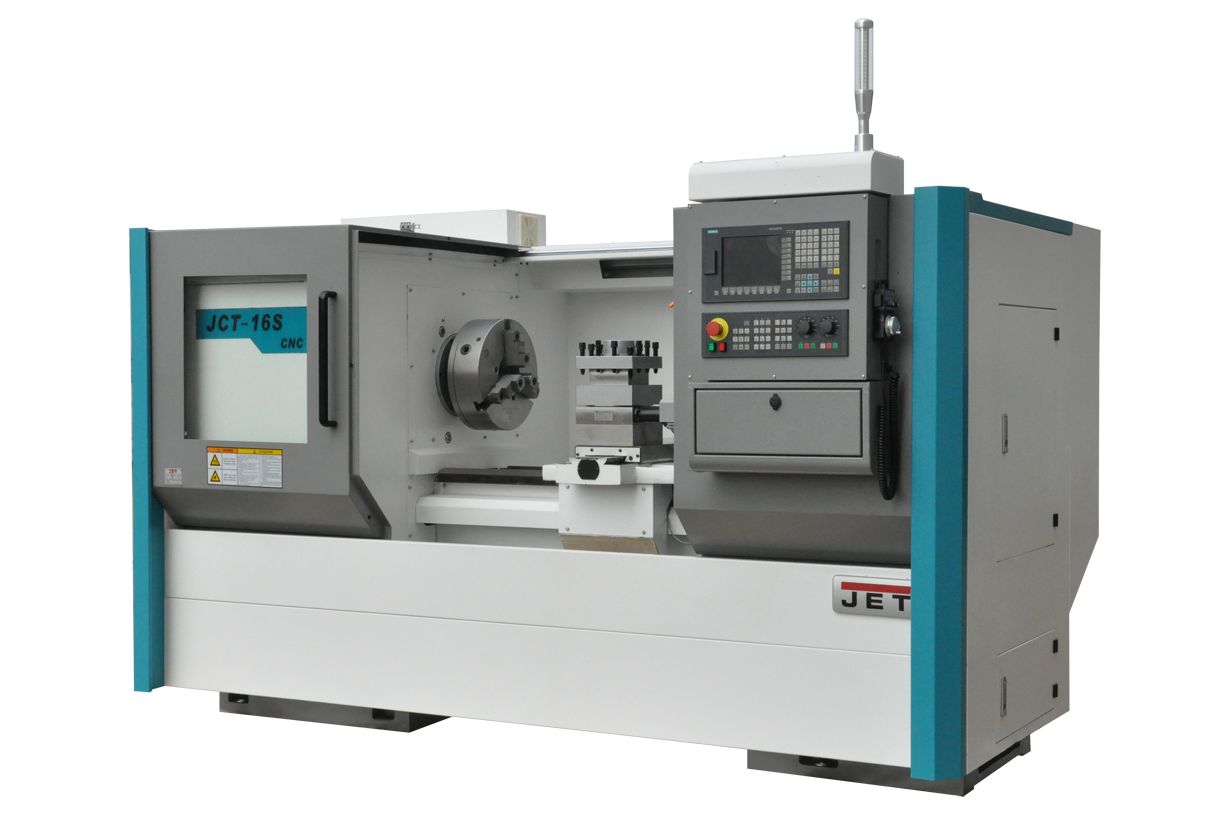

Серия JCT-16S CNC / JCT-16F CNC
|
Модель с ЧПУ Siemens 828D
|
JCT-16S CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JCT-16F CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Макс. Ø заготовки над станиной
|
660 мм
|
|
при использовании рев. Головы
|
520 мм
|
|
БЕЗ СЪЕМНОГО МОСТИКА (GAP):
|
мм
|
|
Макс. Ø заготовки над суппортом
|
430 мм
|
|
Расстояние между центрами
|
750 / 1000 / 1500 / 2000 / 3000 мм
|
|
Макс. длина точения
|
650 / 900 / 1400 / 1900 / 2900 мм
|
|
при использовании рев. головы
|
585 / 735 / 1235 / 1735 / 2735 мм
|
|
Ø патрона
|
10 (250); 12 (305) дюйм (мм)
|
|
Ø гидравлич. патрона
|
10 (250); 12 (305) дюйм (мм)
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещение по оси X
|
365 мм
|
|
Макс. перемещение по оси Z
|
720 / 970 / 1470 / 1970 / 2970 мм
|
|
Направляющие/ширина X,Z
|
скольжения тип/мм
|
|
Ширина станины
|
405 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
27-135; 55-270; 160-805; 325-1630 об/мин
|
|
Количество передач
|
4 шт
|
|
Конус шпинделя
|
D8/113 1:20 тип
|
|
Ø проходного отверстия в шпинделе
|
105 мм
|
|
ИНСТРУМЕНТ:
|
|
|
Кол-во позиций инструмента
|
4; 6 автоматические шт
|
|
Макс. размер инструмента
|
32х32 мм
|
|
ЗАДНЯЯ БАБКА:
|
|
|
Конус пиноли задней бабки
|
MK-5 тип
|
|
Ø пиноли задней бабки
|
75 мм
|
|
Ход пиноли задней бабки
|
150 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Z
|
8/10 м/мин
|
|
СОЖ:
|
|
|
Мощность мотора системы подачи СОЖ
|
0,09 кВт
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
11 кВт
|
|
Крутящий момент на главном двигателе
|
111 Нм
|
|
Крутящий момент на шпинделе
|
2055 Нм
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
2250 / 2500 / 3000 / 3500 / 4500х1200х1580 мм
|
|
Масса нетто/(брутто)
|
3800 / 3100 / 3700 / 4300 / 5300 кг
|

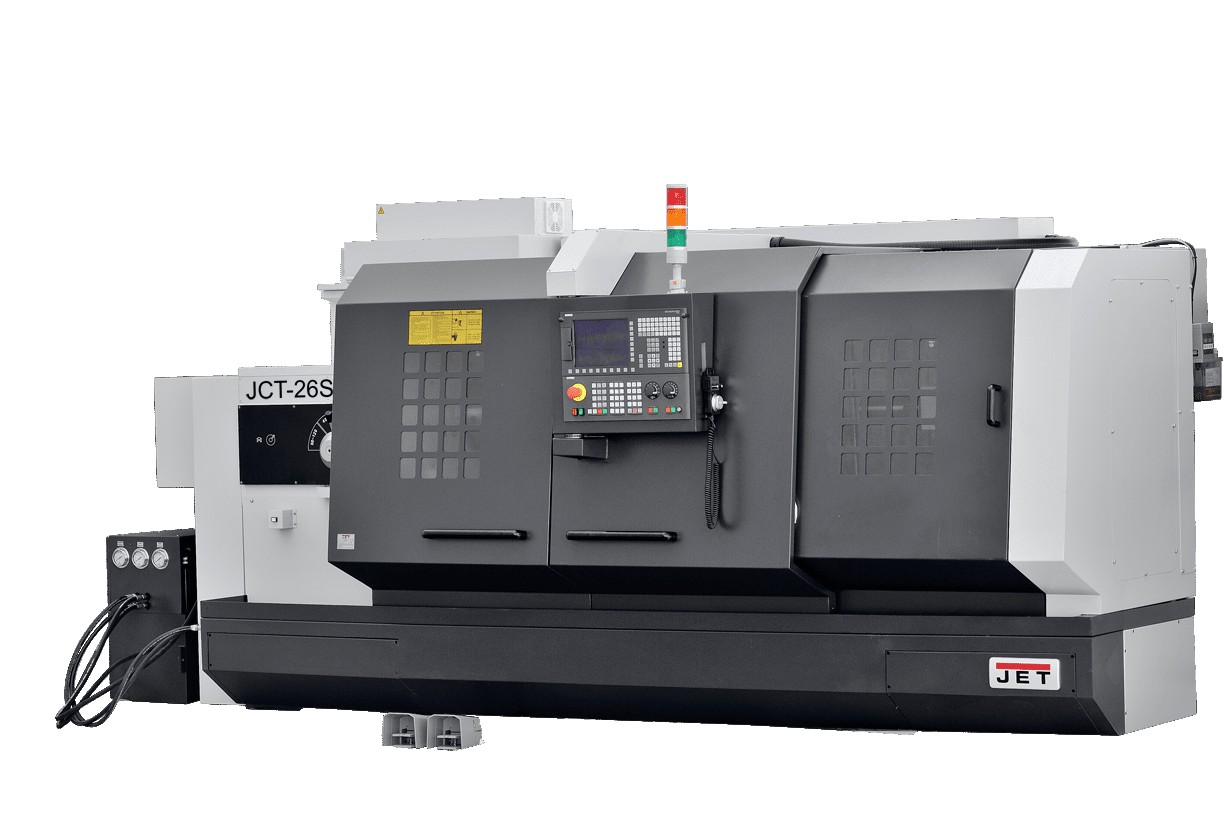

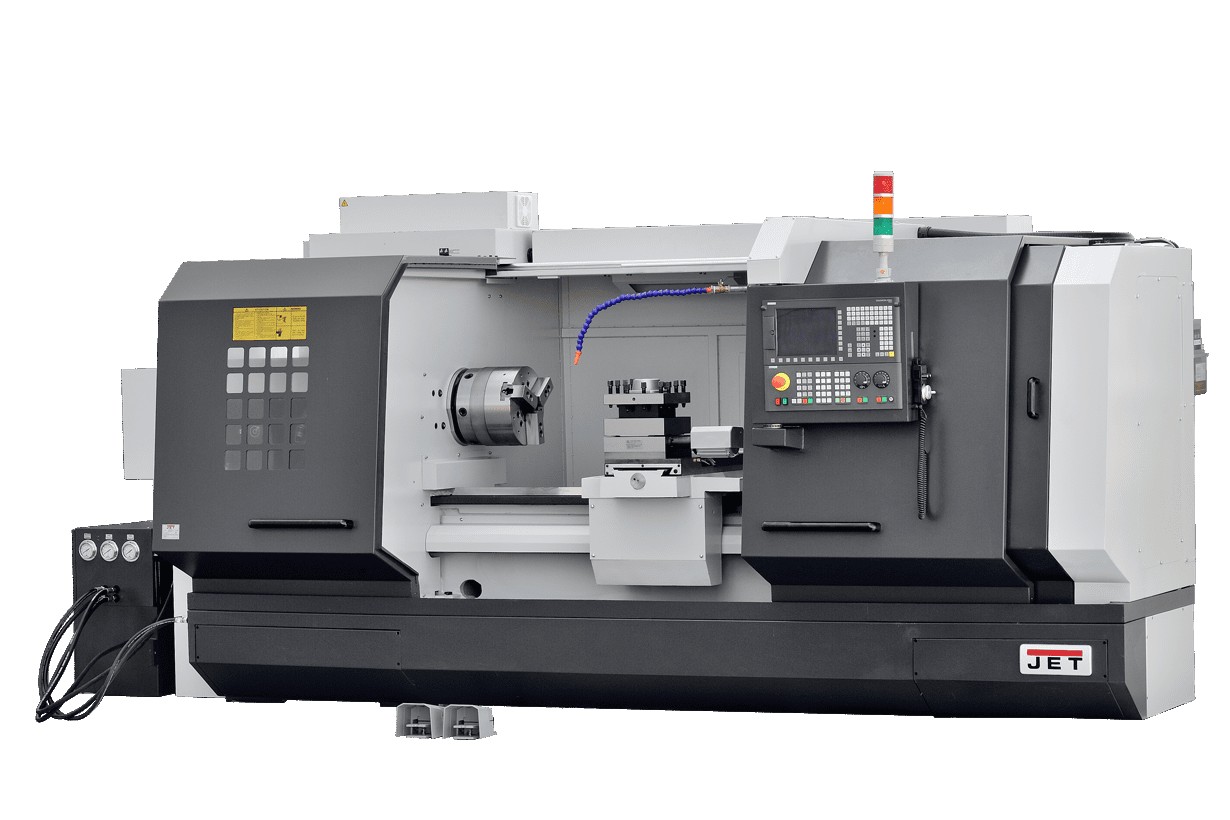

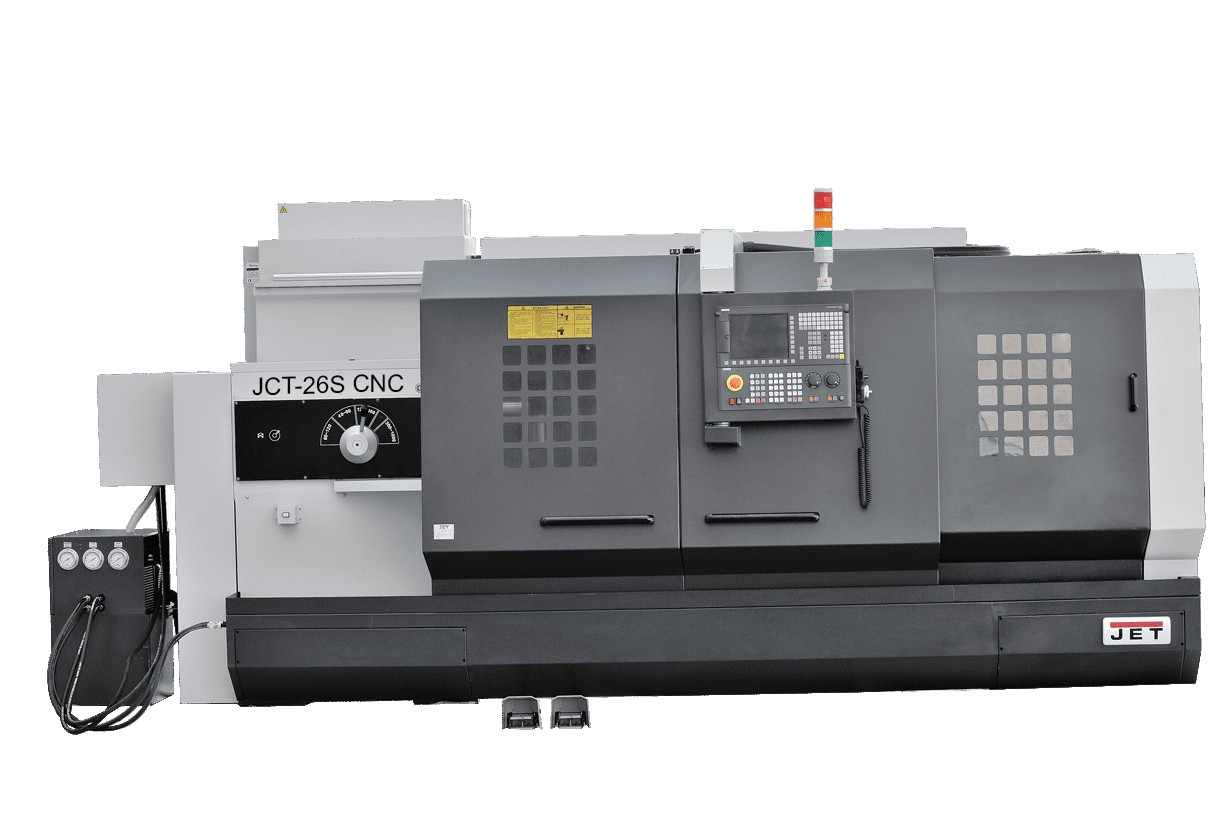

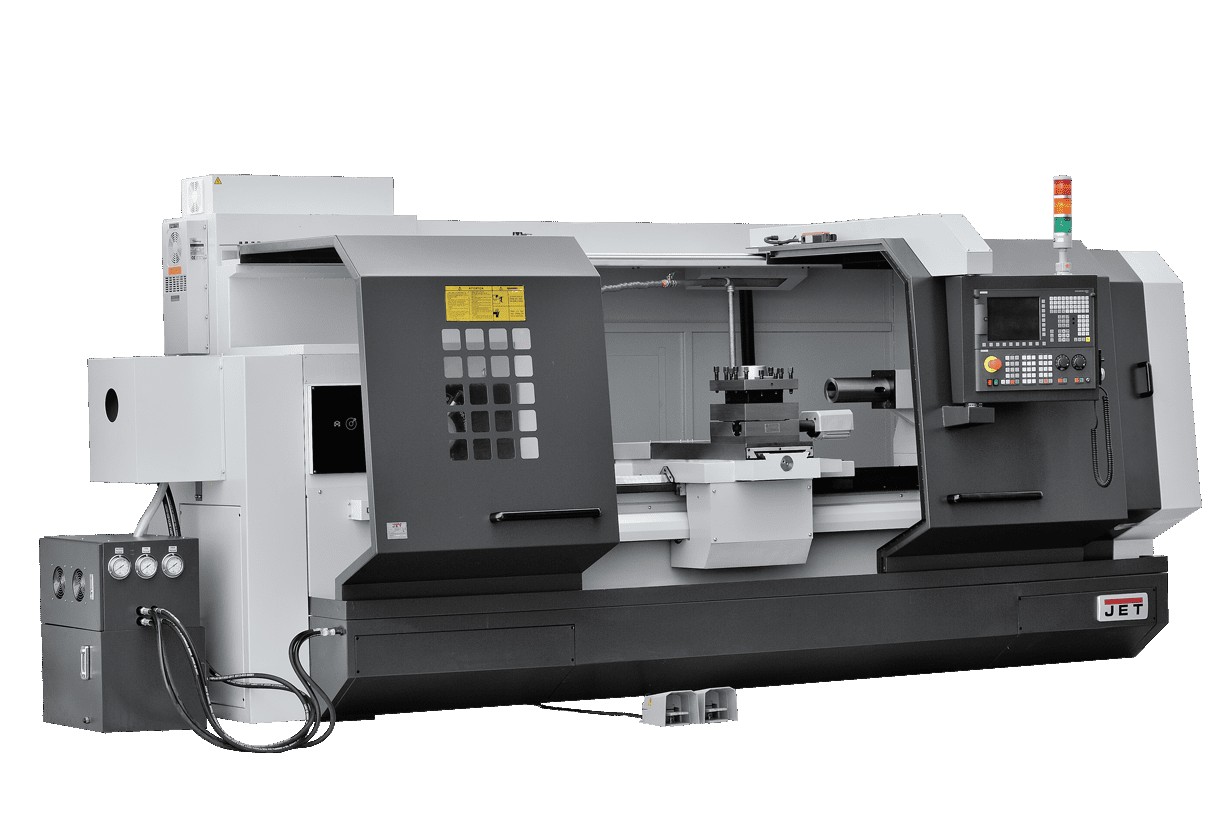

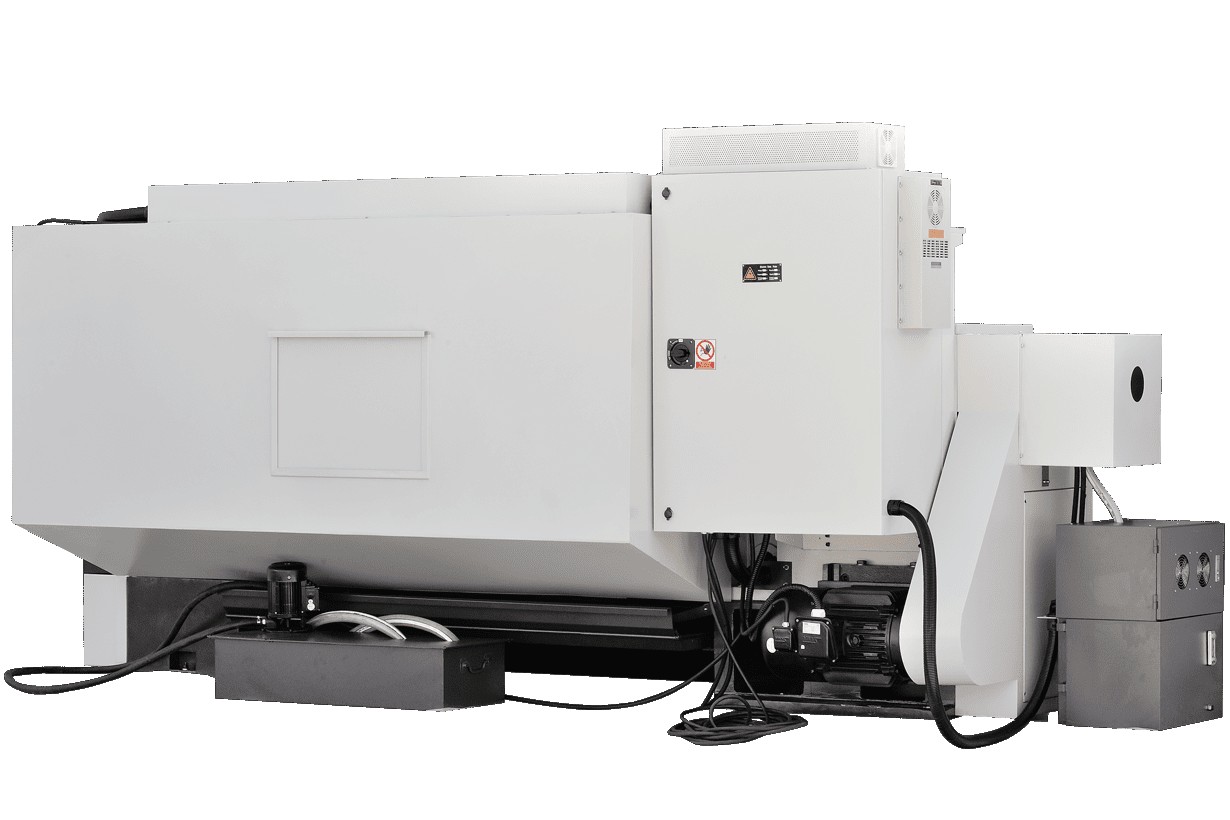

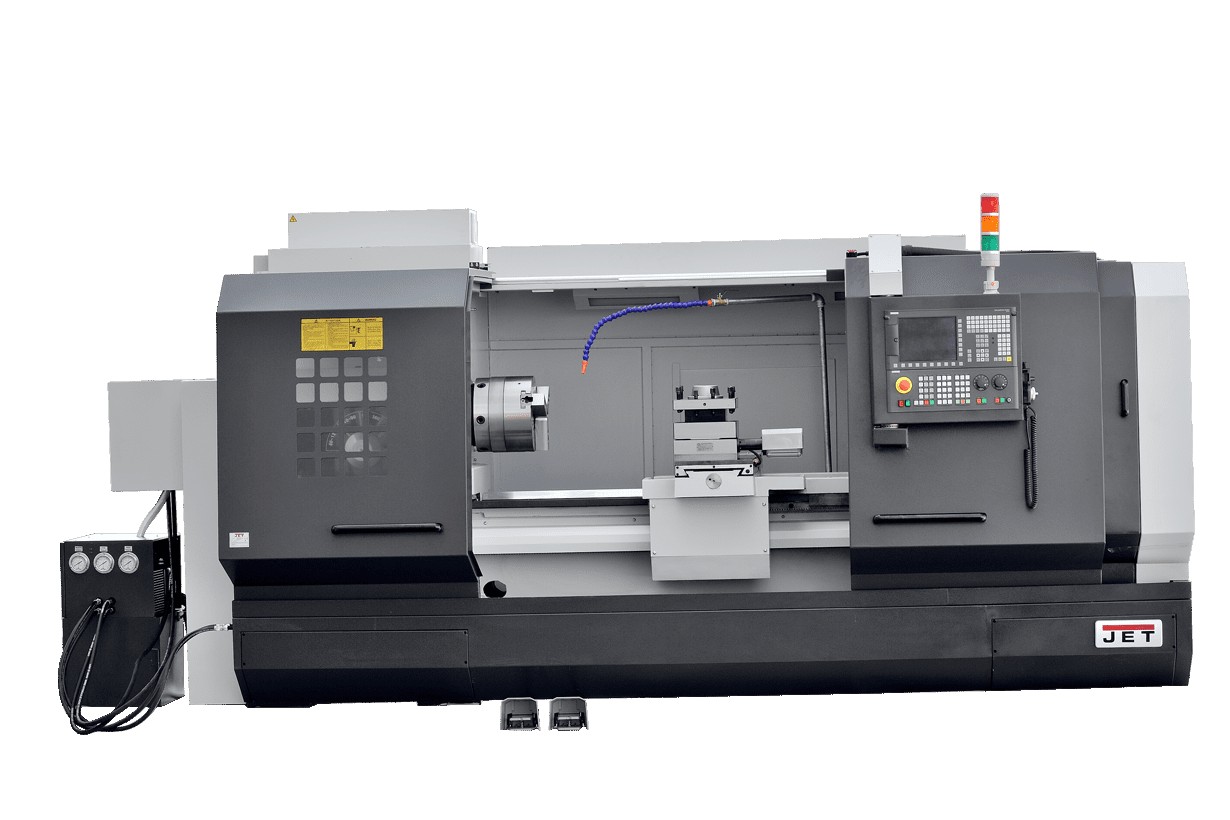

Серия JCT-26S CNC / JCT-26F CNC
|
Модель с ЧПУ Siemens 828D
|
JCT-26S CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JCT-26F CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Макс. Ø заготовки над станиной
|
630 мм
|
|
ПРИ ИСПОЛЬЗОВАНИИ РЕВ. ГОЛОВЫ:
|
мм
|
|
БЕЗ СЪЕМНОГО МОСТИКА (GAP):
|
мм
|
|
Макс. Ø заготовки над суппортом
|
360 мм
|
|
Расстояние между центрами
|
1000/1500/2000/3000/4000 мм
|
|
Макс. длина точения
|
900/1400/1900/2900/3900 мм
|
|
ПРИ ИСПОЛЬЗОВАНИИ РЕВ. ГОЛОВЫ:
|
мм
|
|
Ø патрона
|
12 (305); 15 (380) дюйм (мм)
|
|
Ø гидравлич. патрона
|
12 (305); 15 (380) дюйм (мм)
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещение по оси X
|
440 мм
|
|
Макс. перемещение по оси Z
|
1000/1500/2000/3000/4000 мм
|
|
Направляющие/ширина X,Z
|
скольжения тип/мм
|
|
Ширина станины
|
560 мм
|
|
ШПИНДЕЛЬ:
|
|
|

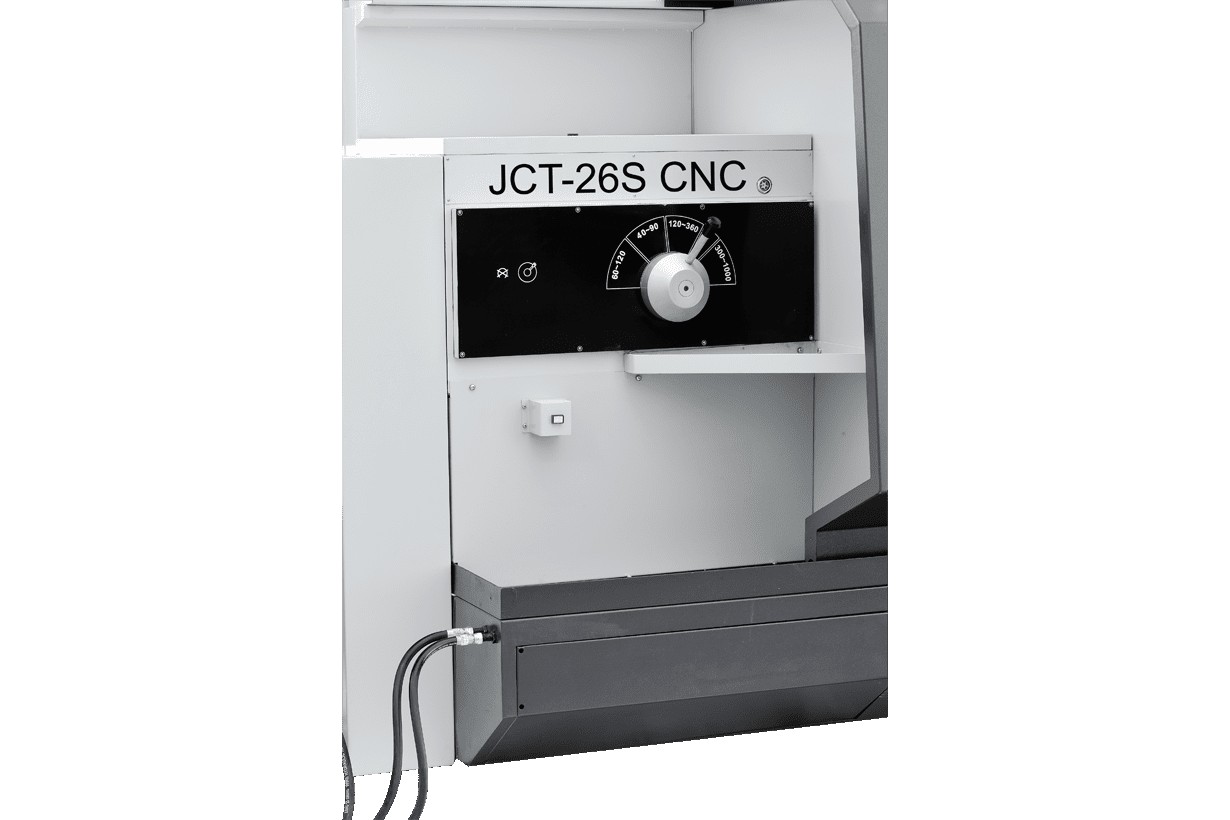

Частота вращения шпинделя
|
40-90; 60-120; 120-360; 300-1000 об/мин
|
|
Количество передач
|
4 шт
|
|
Конус шпинделя
|
D11/1:20 тип
|
|
Ø проходного отверстия в шпинделе
|
104 мм
|
|
ИНСТРУМЕНТ:
|
|
|
Кол-во позиций инструмента
|
4; 6; 8; 12 шт
|
|
Макс. размер инструмента
|
40х40 мм
|
|
ЗАДНЯЯ БАБКА:
|
|
|
Конус пиноли задней бабки
|
МК-6 тип
|
|
Ø пиноли задней бабки
|
100 мм
|
|
Ход пиноли задней бабки
|
230 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Z
|
8/10 м/мин
|
|
СОЖ:
|
|
|
Мощность мотора системы подачи СОЖ
|
0,37 кВт
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
11; 15 кВт
|
|
Крутящий момент на главном двигателе
|
72; 98 Нм
|
|
Крутящий момент на шпинделе
|
1800; 2450 Нм
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
3200 / 3700 / 4200 / 5200х1660х1820 мм
|
|
Масса нетто/(брутто)
|
3480 / 3780 / 4280 / 4780 кг
|
Серия JCT-32S CNC / JCT-32F CNC
|
Модель с ЧПУ Siemens 828D
|
JCT-32S CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JCT-32F CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Макс. Ø заготовки над станиной
|
800 мм
|
|
ПРИ ИСПОЛЬЗОВАНИИ РЕВ. ГОЛОВЫ:
|
мм
|
|
БЕЗ СЪЕМНОГО МОСТИКА (GAP):
|
мм
|
|
Макс. Ø заготовки над суппортом
|
500 мм
|
|
Расстояние между центрами
|
1000 / 1500 / 2000 / 3000 / 4000 мм
|
|
Макс. длина точения
|
900 / 1400 / 1900 / 2900 / 3900 мм
|
|
ПРИ ИСПОЛЬЗОВАНИИ РЕВ. ГОЛОВЫ:
|
мм
|
|
Ø патрона
|
12 (305); 15 (380) дюйм (мм)
|
|
Ø гидравлич. патрона
|
12 (305); 15 (380) дюйм (мм)
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещение по оси X
|
500 мм
|
|
Макс. перемещение по оси Z
|
1000 / 1500 / 2000 / 3000 / 4000 мм
|
|
Направляющие/ширина X,Z
|
скольжения тип/мм
|
|
Ширина станины
|
560 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
40-105; 80-205; 195-500; 385-1000 об/мин
|
|
Количество передач
|
4 шт
|
|
Конус шпинделя
|
D11/1:20 тип
|
|
Ø проходного отверстия в шпинделе
|
104 мм
|
|
ИНСТРУМЕНТ:
|
|
|
Кол-во позиций инструмента
|
4; 6; 8; 12 шт
|
|
Макс. размер инструмента
|
40х40 мм
|
|
ЗАДНЯЯ БАБКА:
|
|
|
Конус пиноли задней бабки
|
МК-6 тип
|
|
Ø пиноли задней бабки
|
100 мм
|
|
Ход пиноли задней бабки
|
230 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Z
|
8/10 м/мин
|
|
СОЖ:
|
|
|
Мощность мотора системы подачи СОЖ
|
0,37 кВт
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
11; 15 кВт
|
|
Крутящий момент на главном двигателе
|
72; 98 Нм
|
|
Крутящий момент на шпинделе
|
1800; 2450 Нм
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
3200 / 3700 / 4200 / 5200х1660х1820 мм
|
|
Масса нетто/(брутто)
|
3480 / 3780 / 4280 / 4780 кг
|
Серия JCT-36S CNC / JCT-36F CNC
|
Модель с ЧПУ Siemens 828D
|
JCT-36S CNC
|
|
Модель с ЧПУ Fanuc 0i
|
JCT-36F CNC
|
|
РАБОЧАЯ ЗОНА:
|
|
|
Макс. Ø заготовки над станиной
|
910 мм
|
|
ПРИ ИСПОЛЬЗОВАНИИ РЕВ. ГОЛОВЫ:
|
мм
|
|
без съемного мостика (GAP)
|
1100 мм
|
|
Макс. Ø заготовки над суппортом
|
530 мм
|
|
Расстояние между центрами
|
1500 / 2000 / 3000 / 4000 мм
|
|
Макс. длина точения
|
1350 / 1850 / 2850 / 3850 мм
|
|
ПРИ ИСПОЛЬЗОВАНИИ РЕВ. ГОЛОВЫ:
|
мм
|
|
Ø патрона
|
15 (380) дюйм (мм)
|
|
Ø гидравлич. патрона
|
15 (380) дюйм (мм)
|
|
ПЕРЕМЕЩЕНИЯ:
|
|
|
Макс. перемещение по оси X
|
520 мм
|
|
Макс. перемещение по оси Z
|
1500 / 2000 / 3000 / 4000 мм
|
|
Направляющие/ширина X,Z
|
скольжения тип/мм
|
|
Ширина станины
|
600 мм
|
|
ШПИНДЕЛЬ:
|
|
|
Частота вращения шпинделя
|
10-90; 20-180; 40-320; 80-630 об/мин
|
|
Количество передач
|
4 шт
|
|
Конус шпинделя
|
D11/120 1:20 тип
|
|
Ø проходного отверстия в шпинделе
|
104 мм
|
|
ИНСТРУМЕНТ:
|
|
|
Кол-во позиций инструмента
|
4; 6; 8; 12 шт
|
|
Макс. размер инструмента
|
40х40 мм
|
|
ЗАДНЯЯ БАБКА:
|
|
|
Конус пиноли задней бабки
|
МК-5 тип
|
|
Ø пиноли задней бабки
|
100 мм
|
|
Ход пиноли задней бабки
|
250 мм
|
|
СКОРОСТЬ:
|
|
|
Максимальная скорость подачи X/Z
|
8/10 м/мин
|
|
СОЖ:
|
|
|
Мощность мотора системы подачи СОЖ
|
0,37 кВт
|
|
МОЩНОСТЬ:
|
|
|
Мощность главного двигателя
|
15; 18,5 кВт
|
|
Крутящий момент на главном двигателе
|
98; 120 Нм
|
|
Крутящий момент на шпинделе
|
2130; 2608 Нм
|
|
ГАБАРИТЫ:
|
|
|
Габаритные размеры ДхШхВ
|
4200х2000х1930 (для РМЦ 3м) мм
|
|
Масса нетто/(брутто)
|
6600 (для РМЦ 3м) кг
|
Стандартная комплектация:

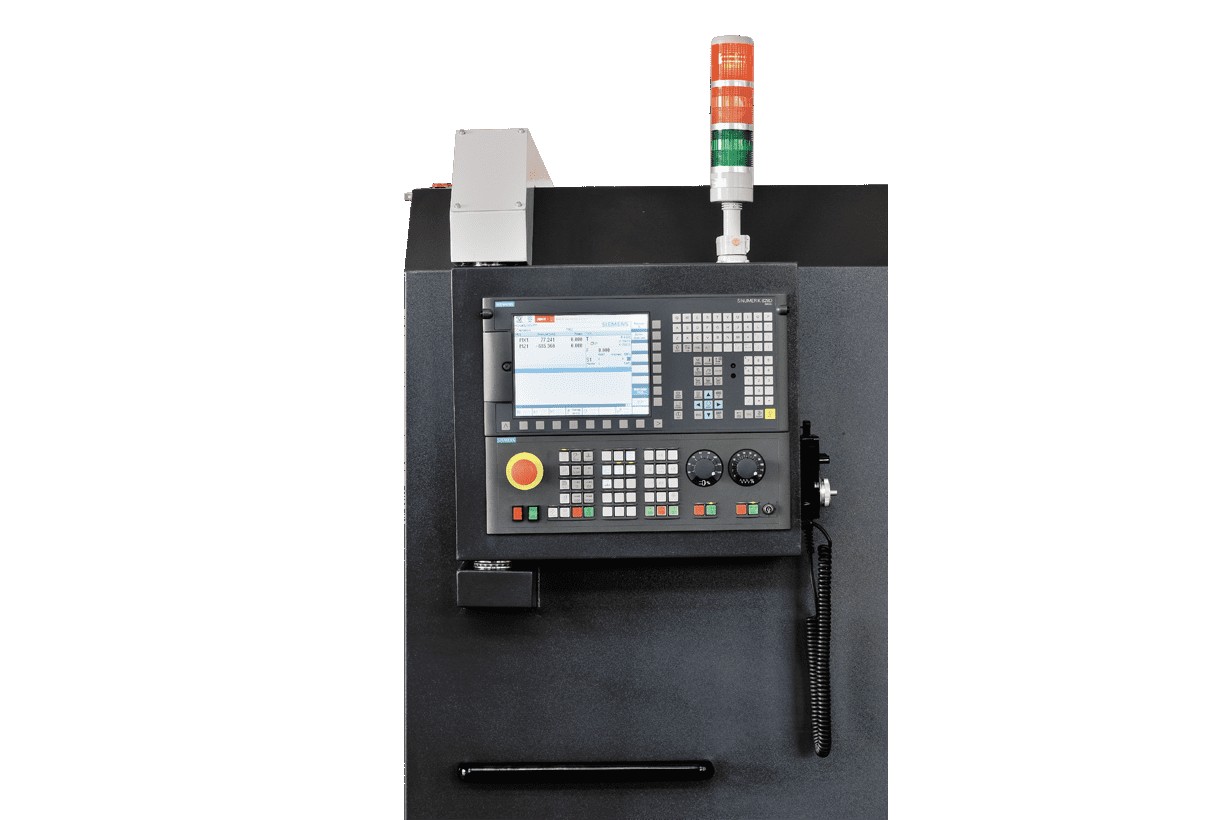

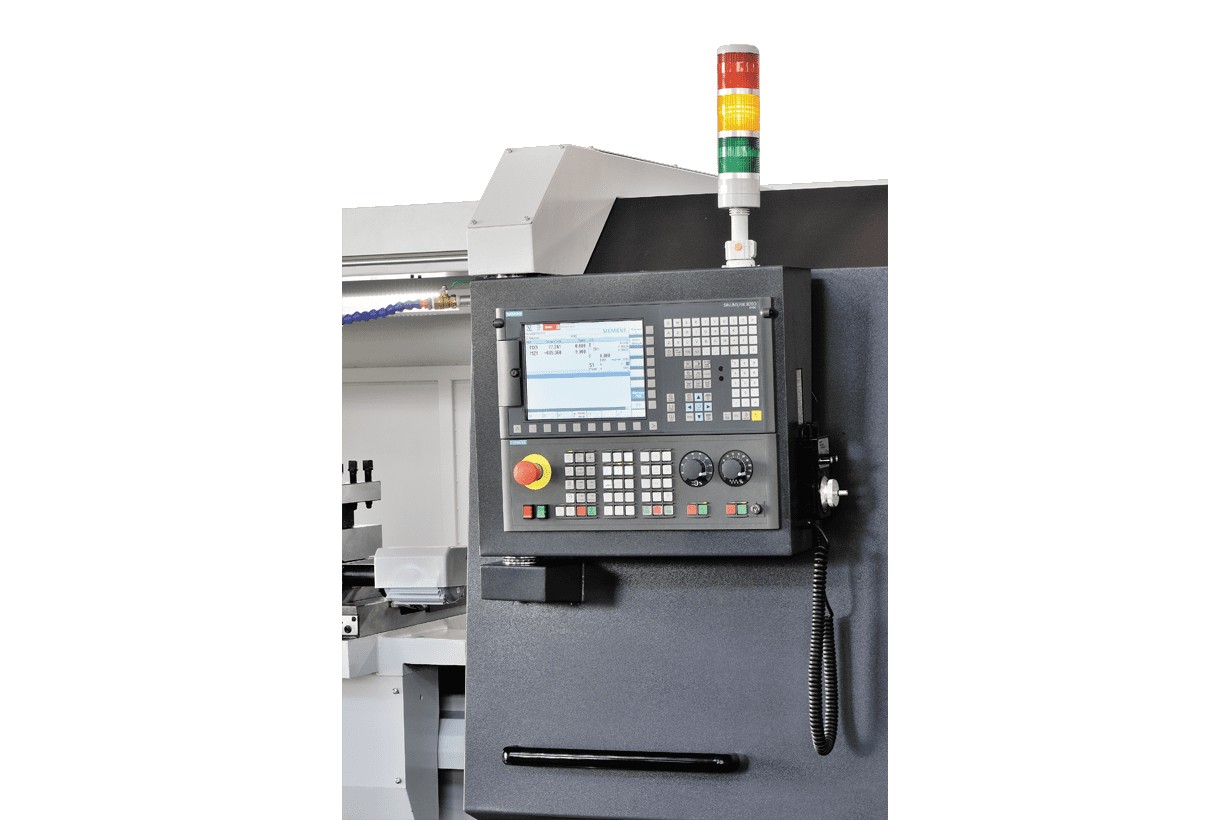

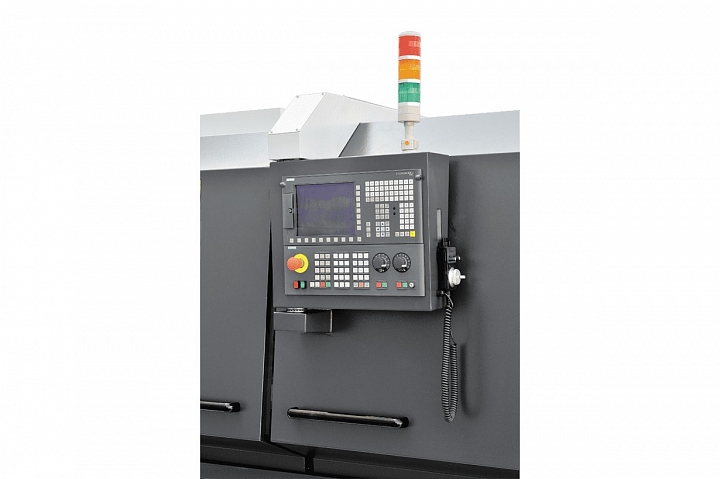

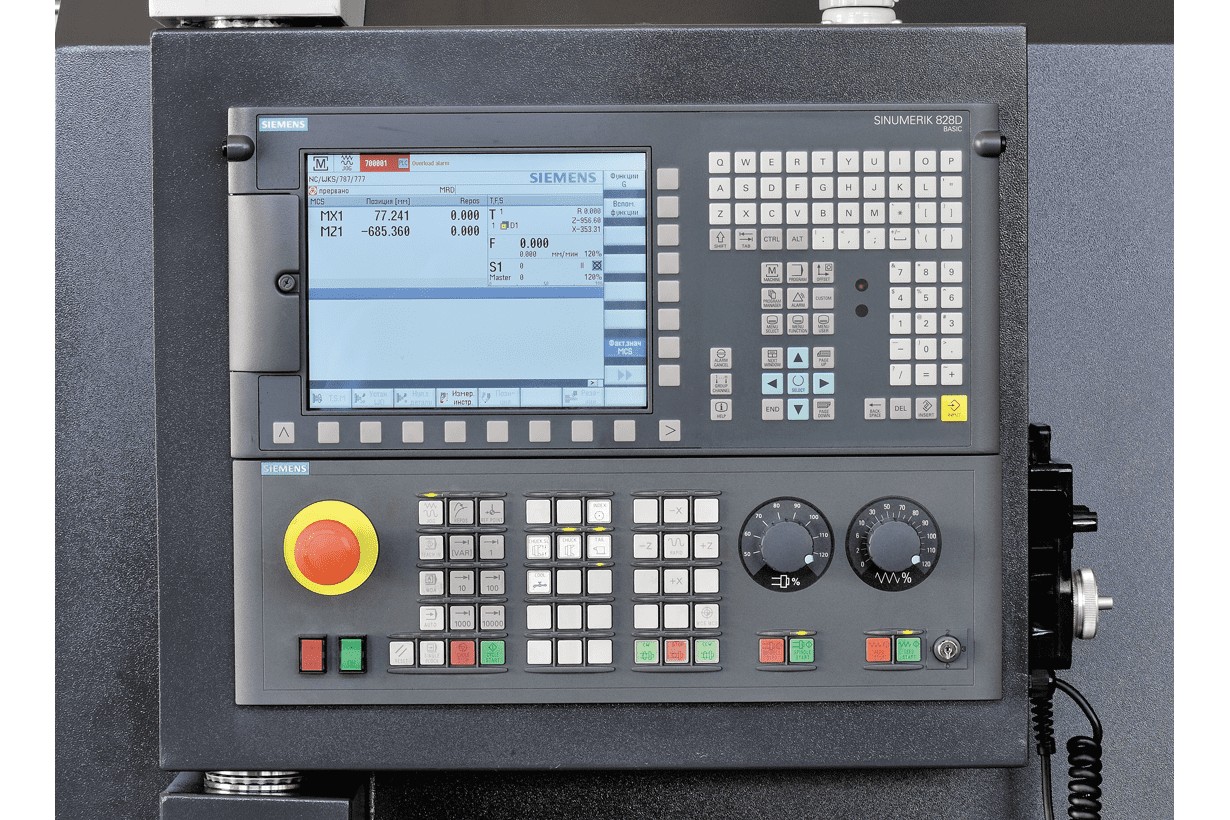

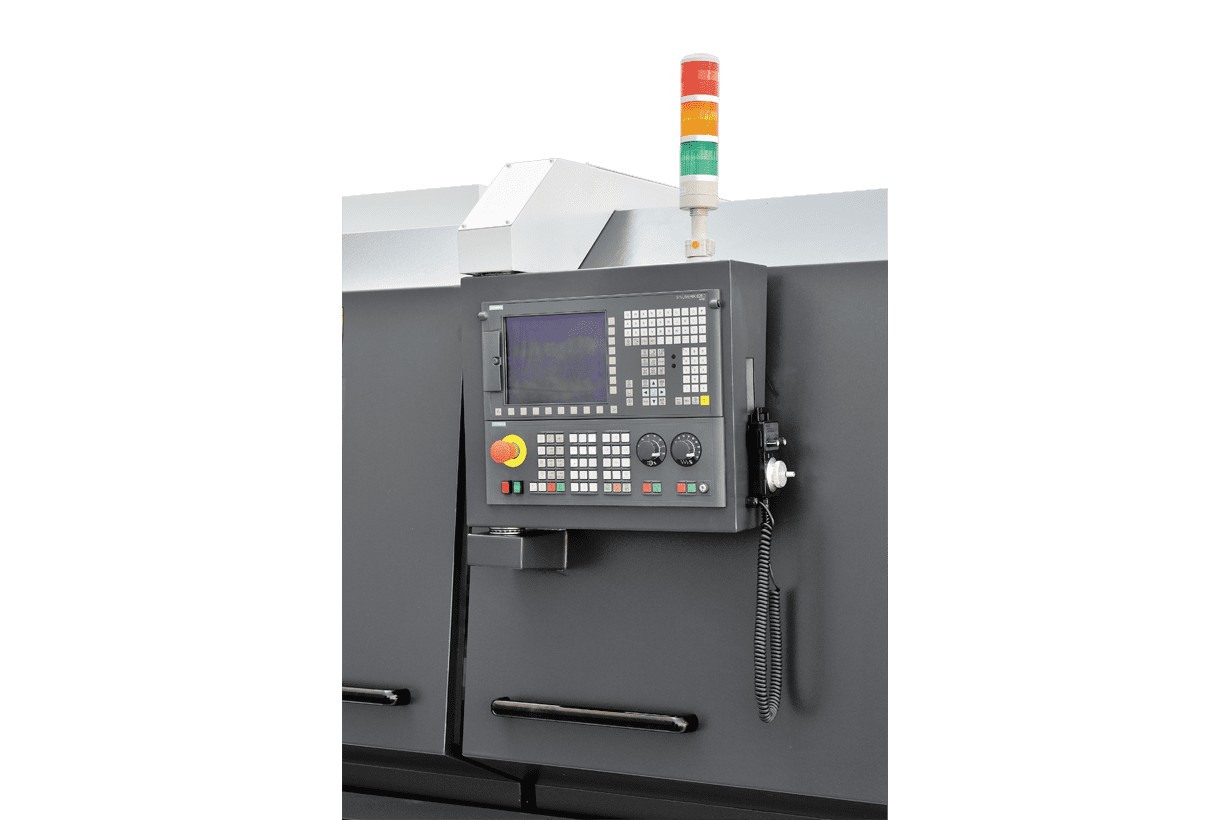

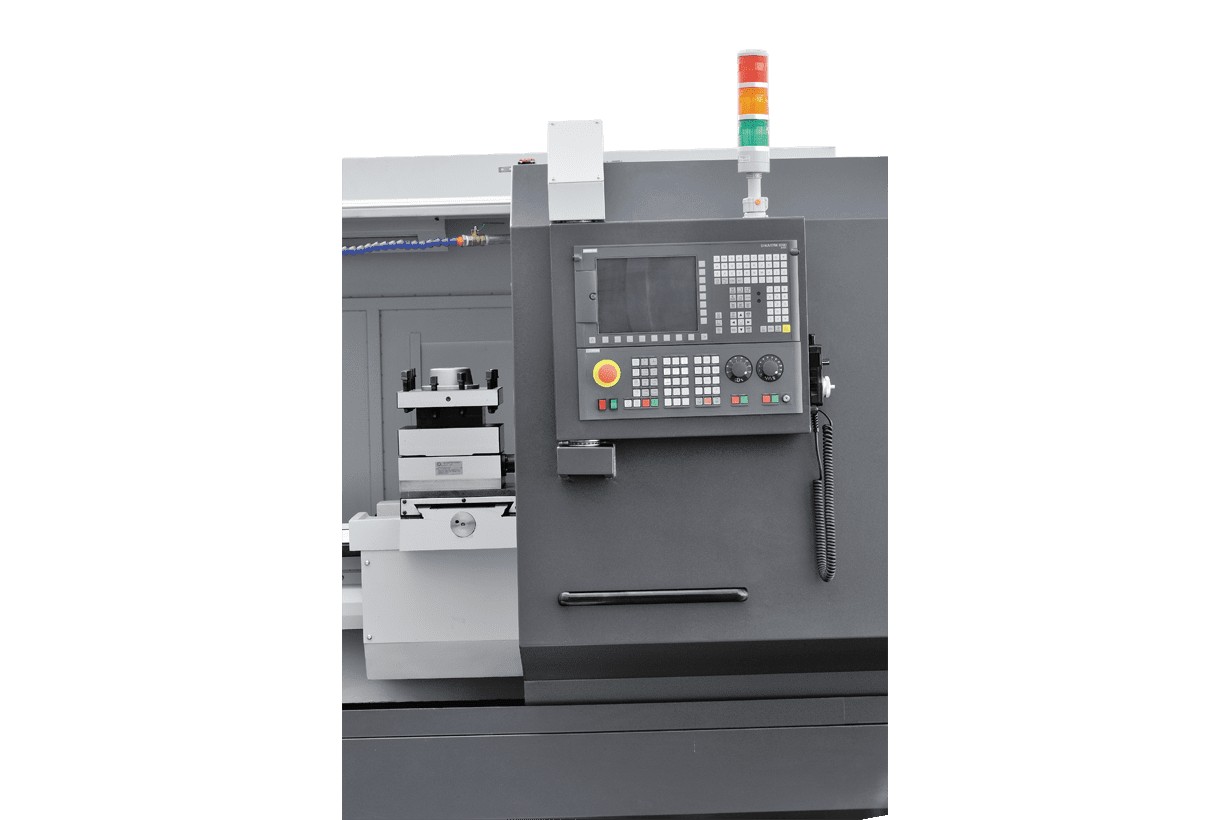

- Система ЧПУ Siemens 828D
- Shop Turn для системы с ЧПУ Siemens 828D
- Мощность мотора шпинделя 11-18,5 кВт

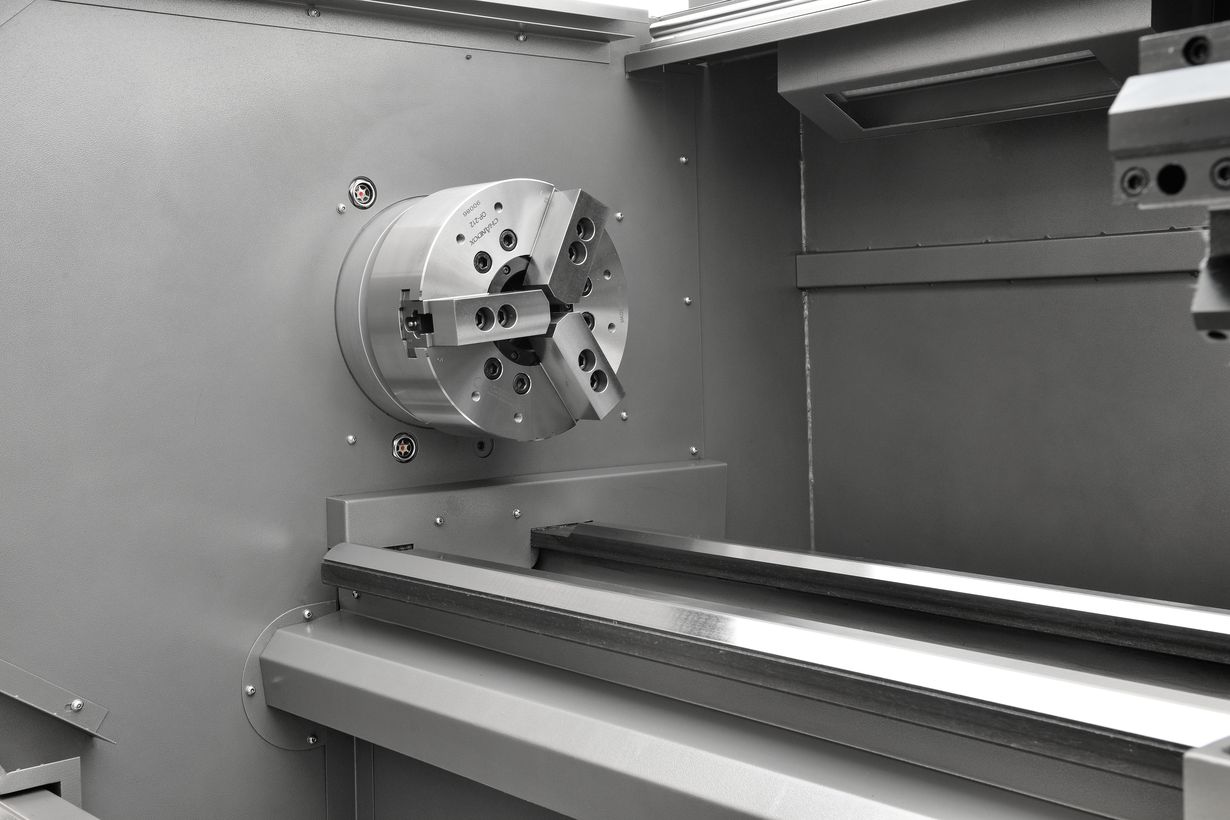

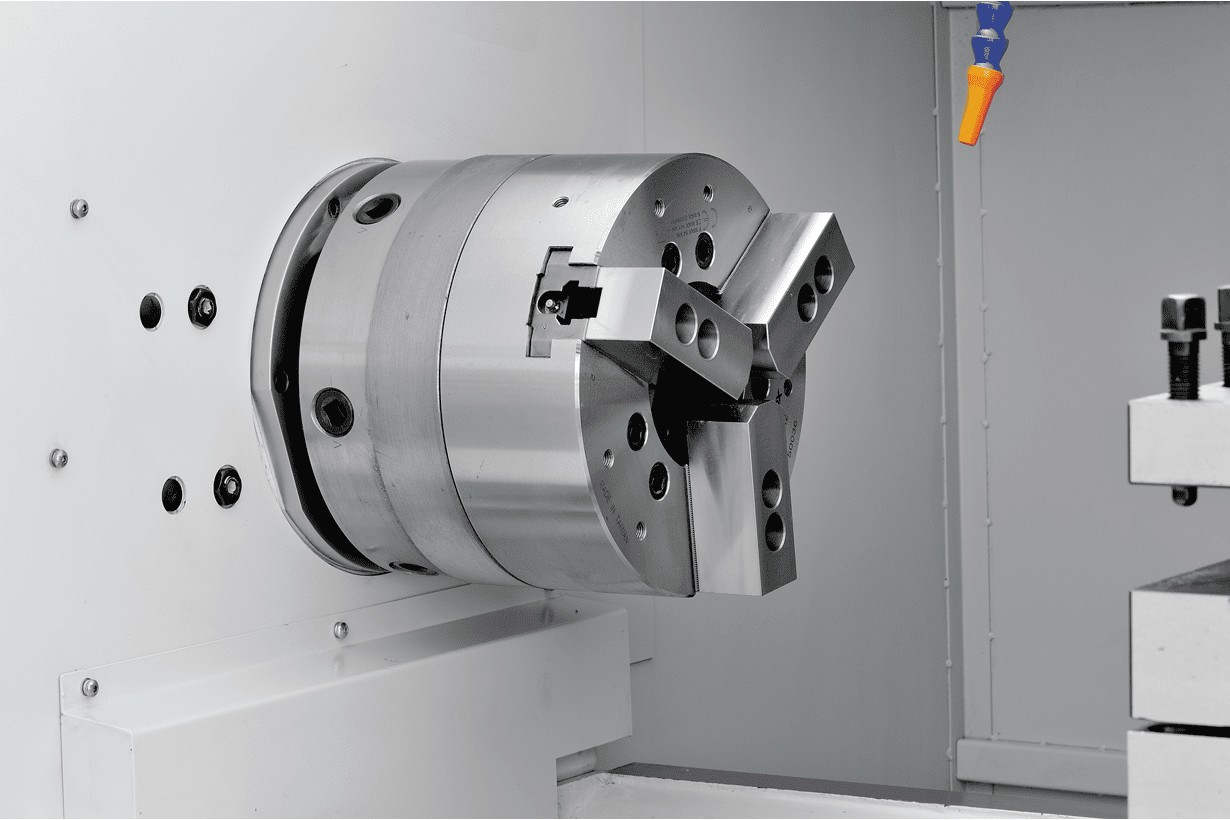

- Ручной или гидравлический 3-х кулачковый патрон

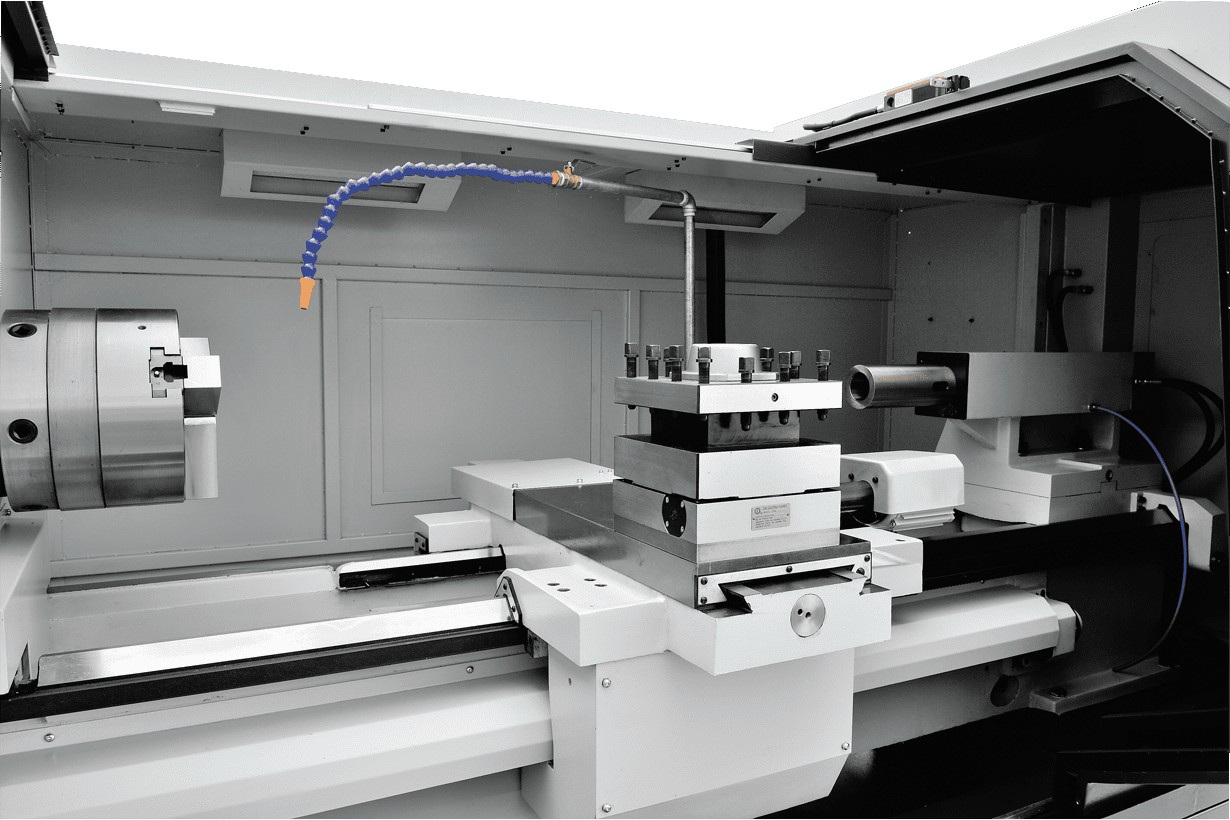

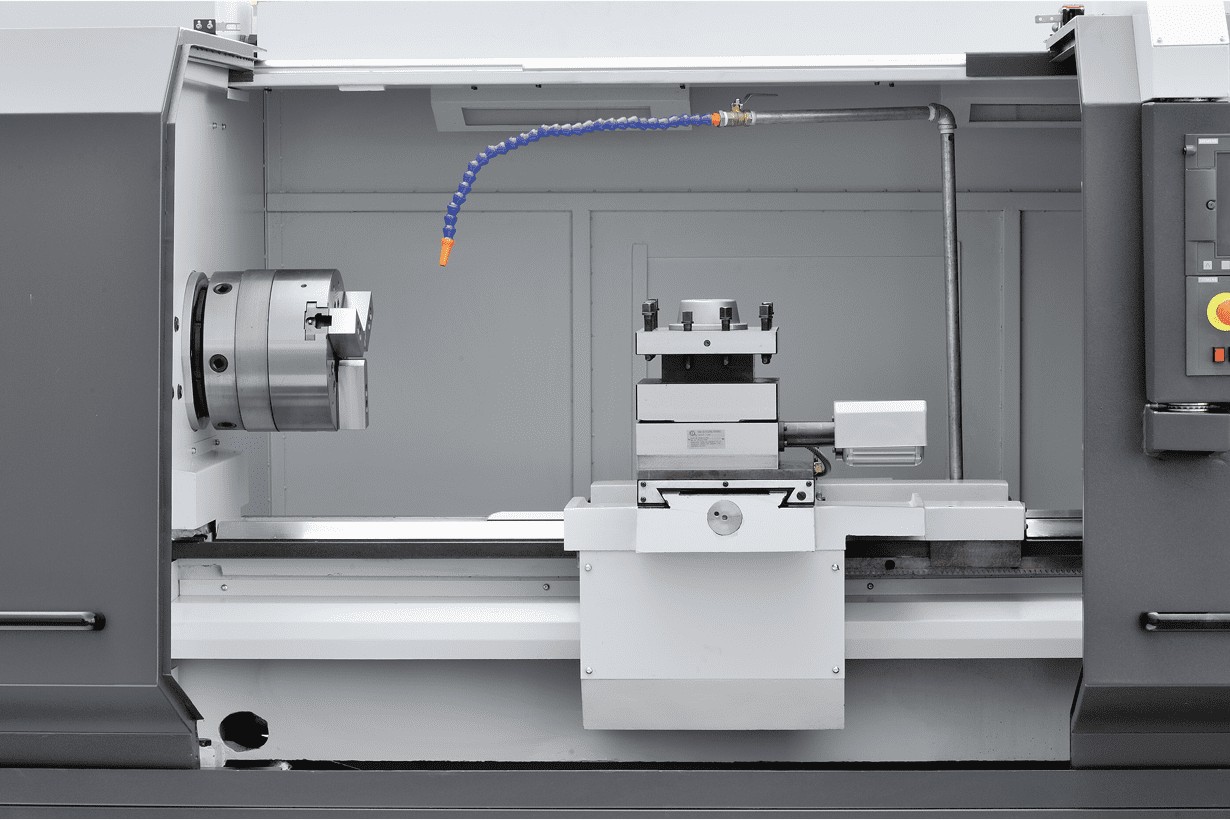

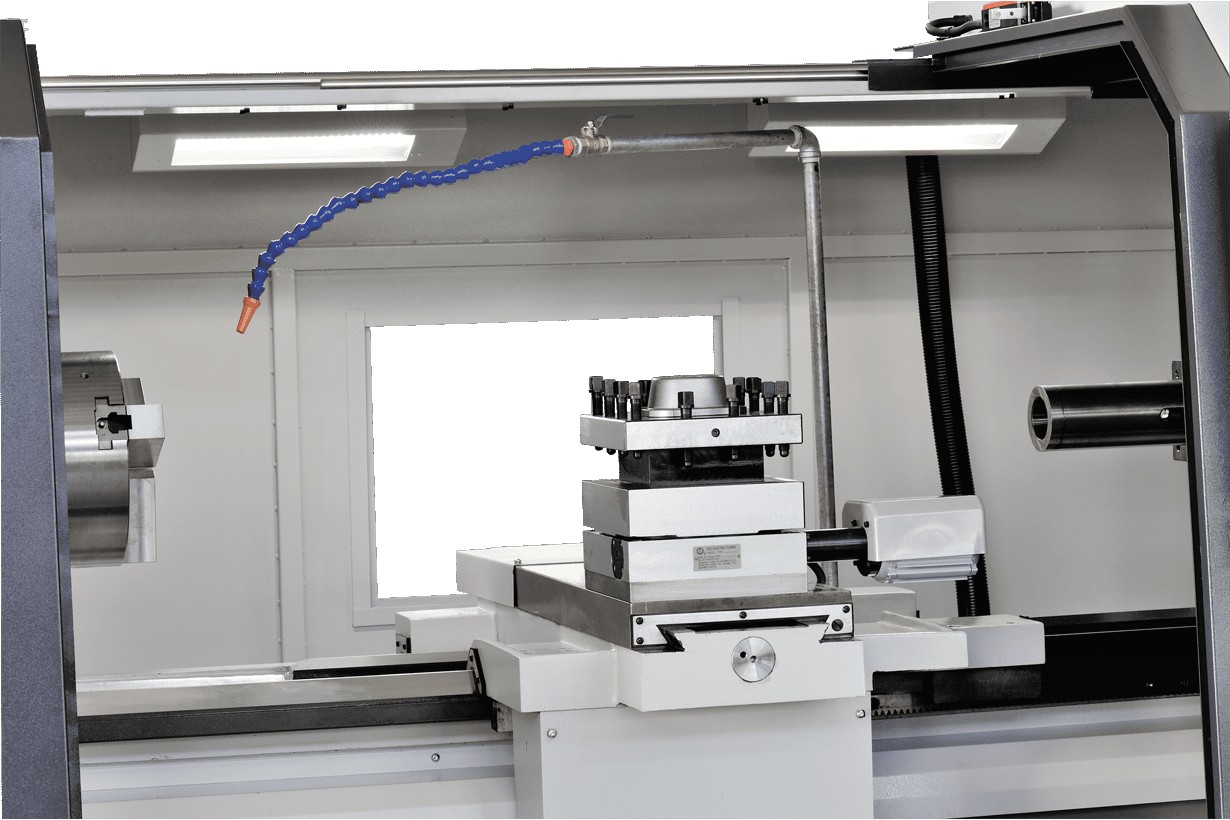

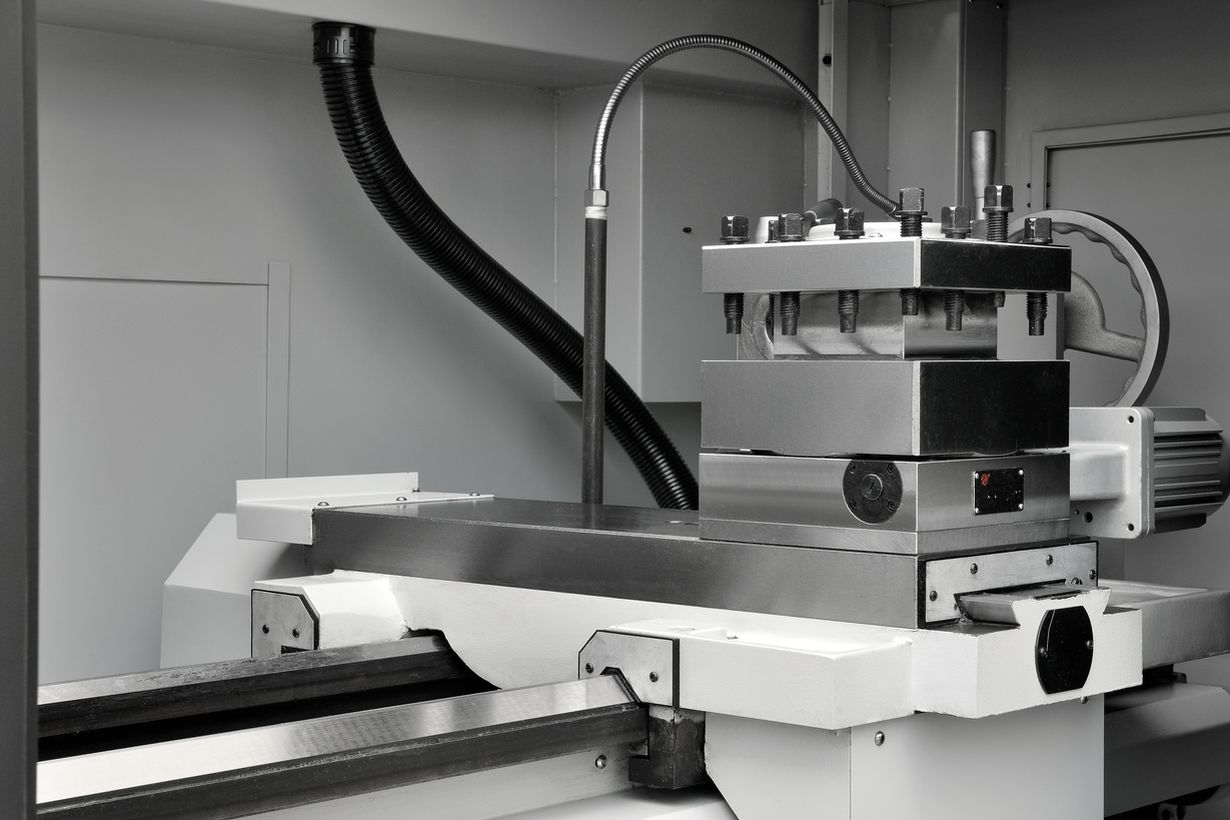

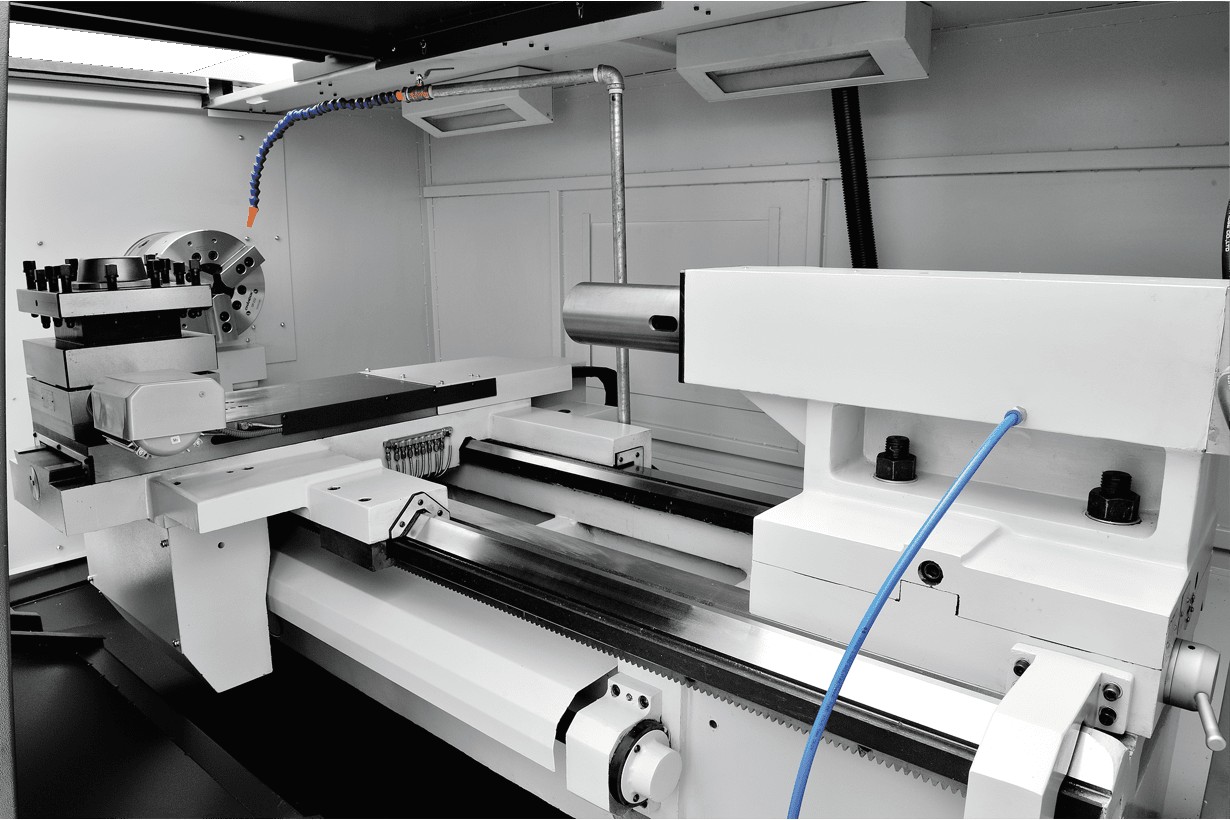

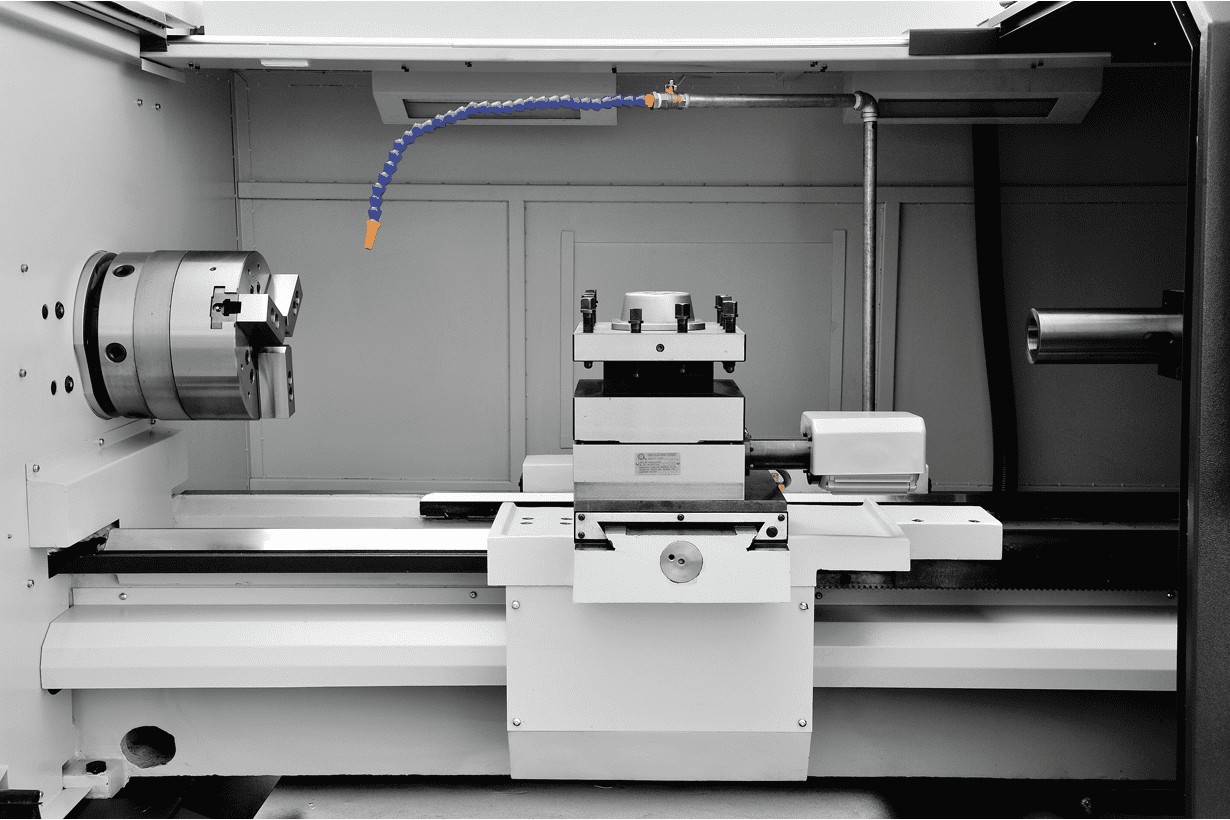

- 4-х позиционный автоматический резцедержатель

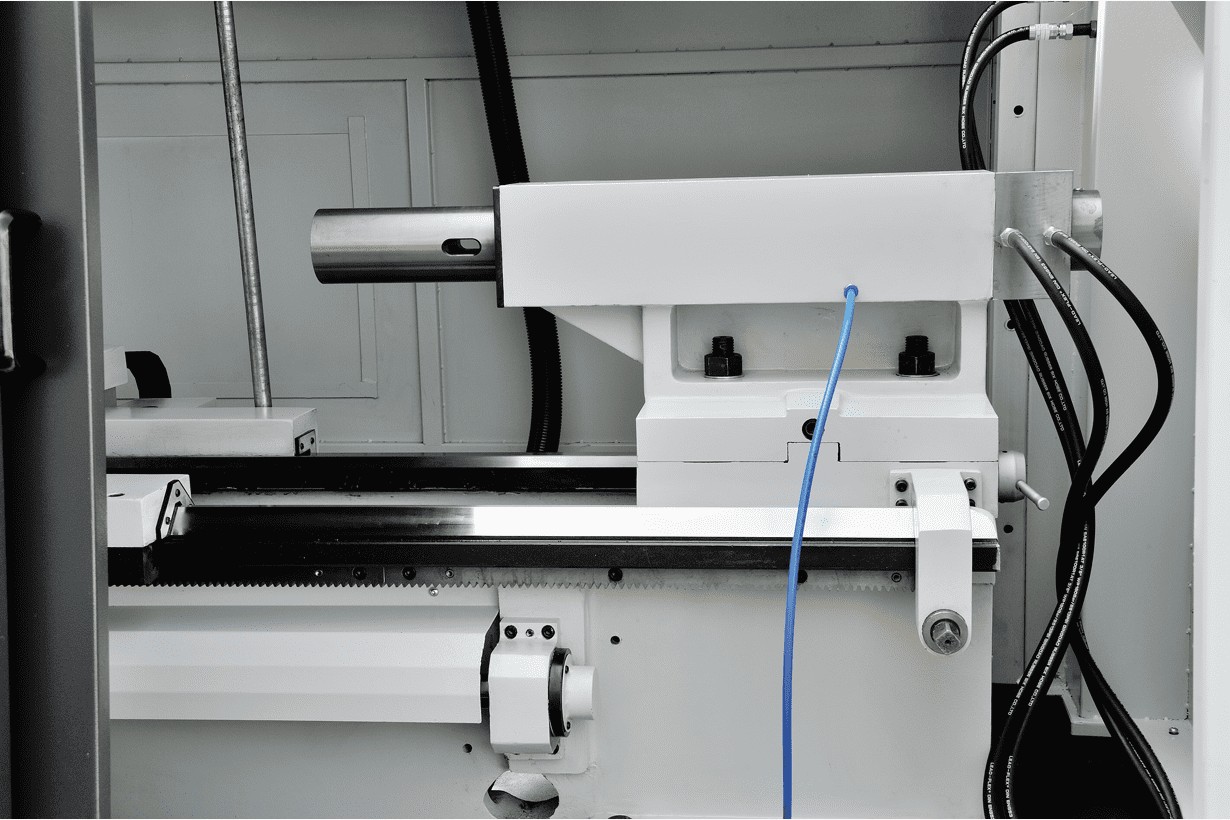

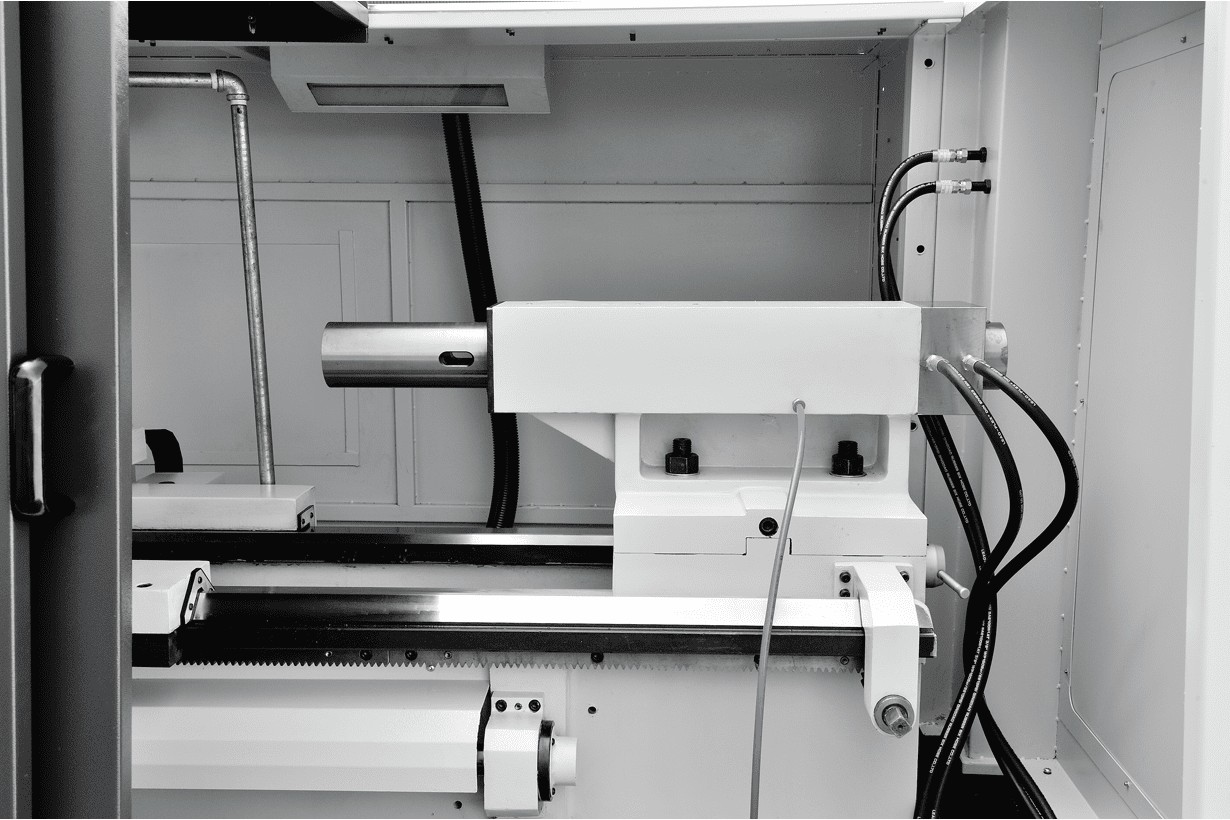

- Задняя бабка

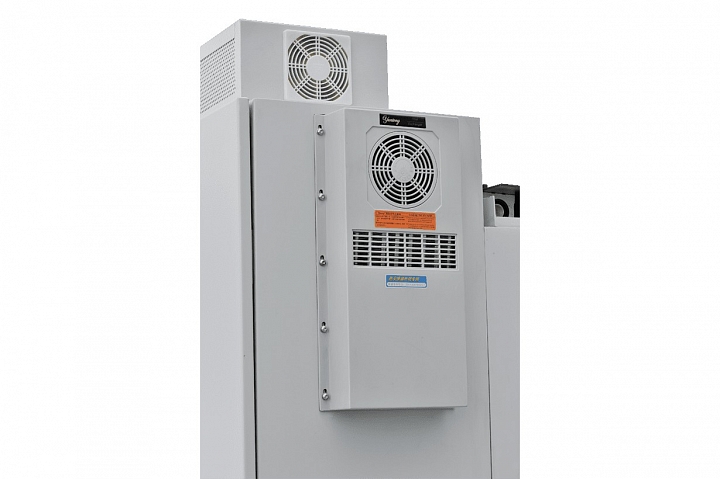

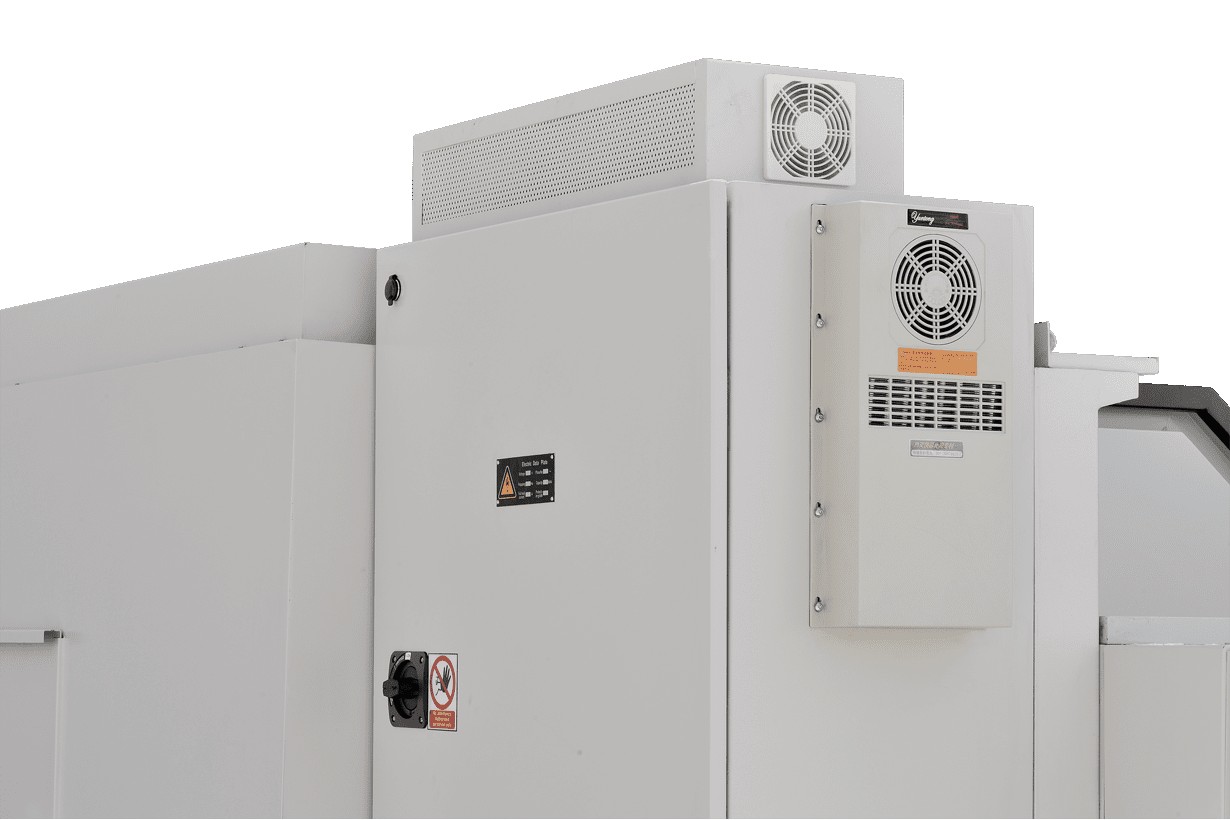

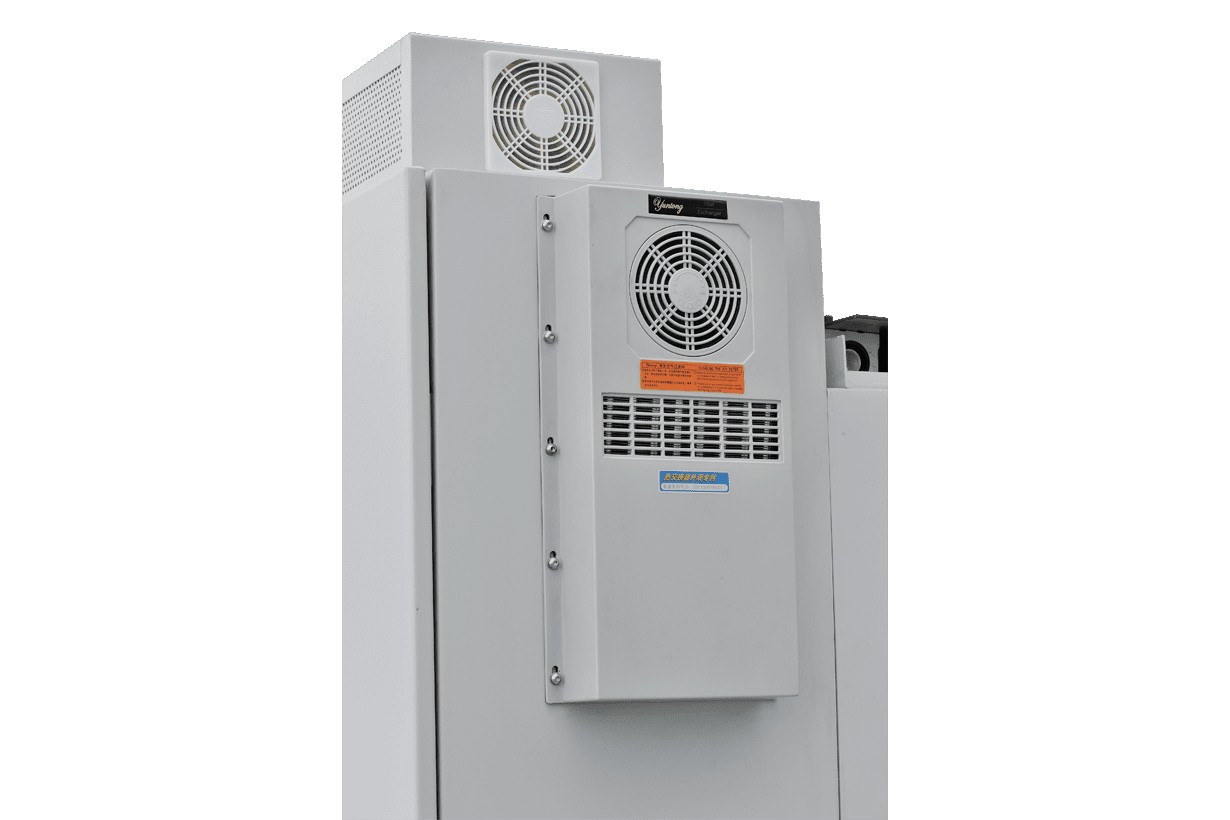

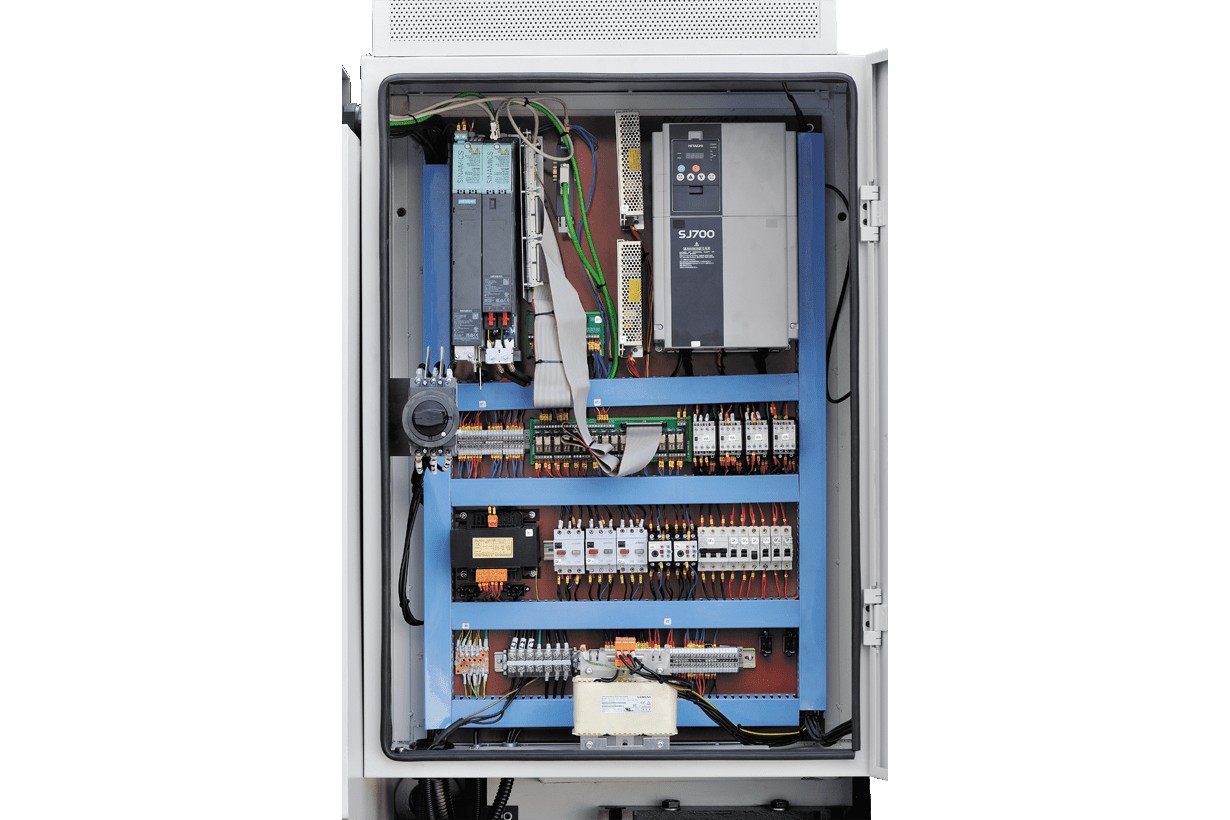

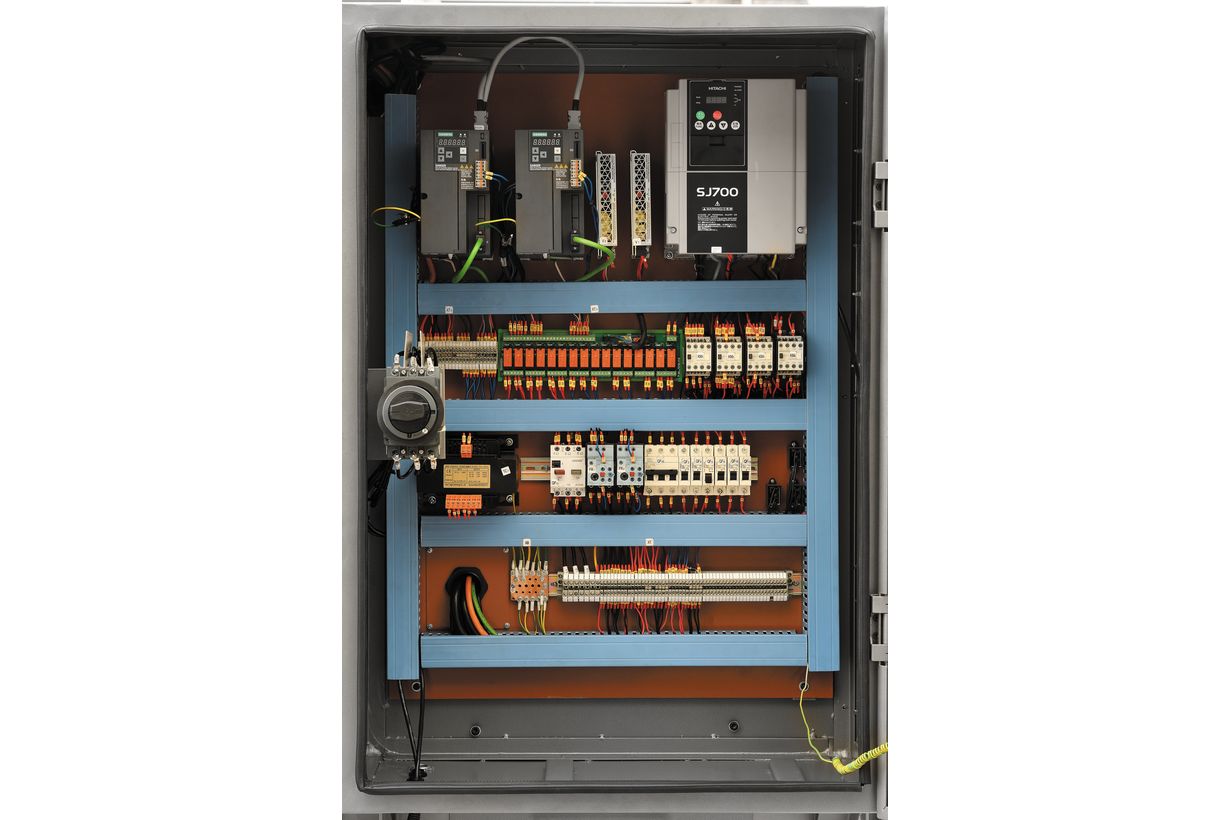

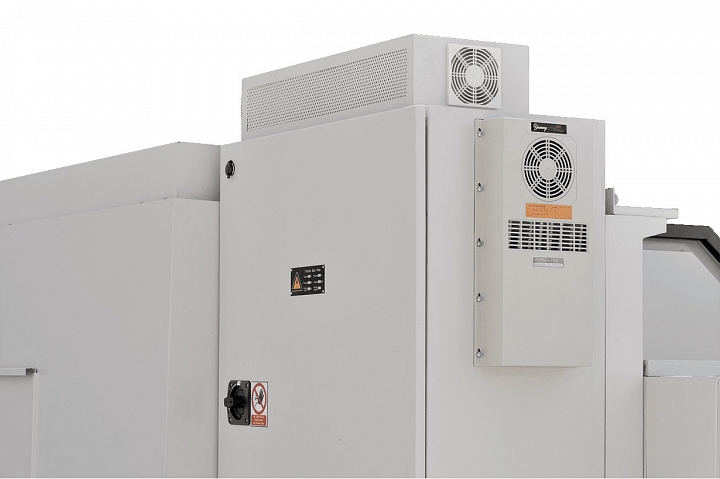

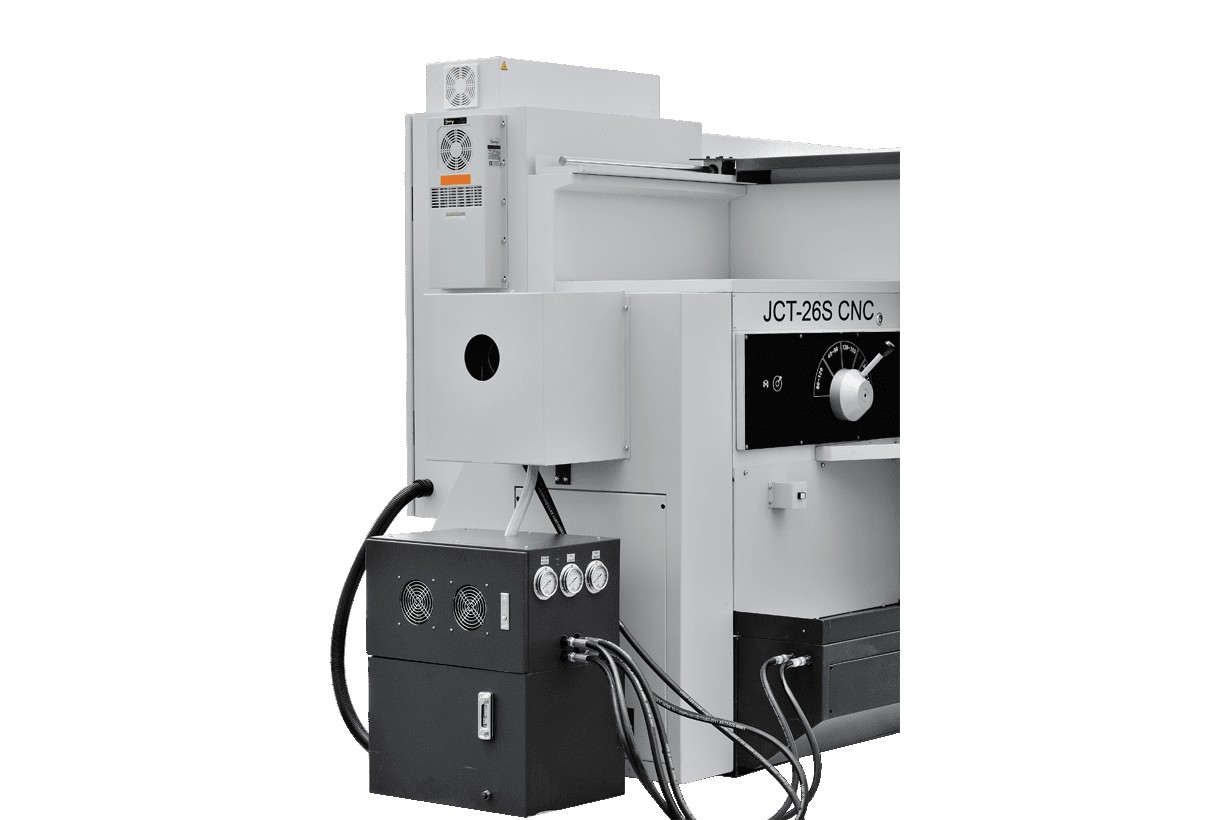

- Кондиционер электрошкафа

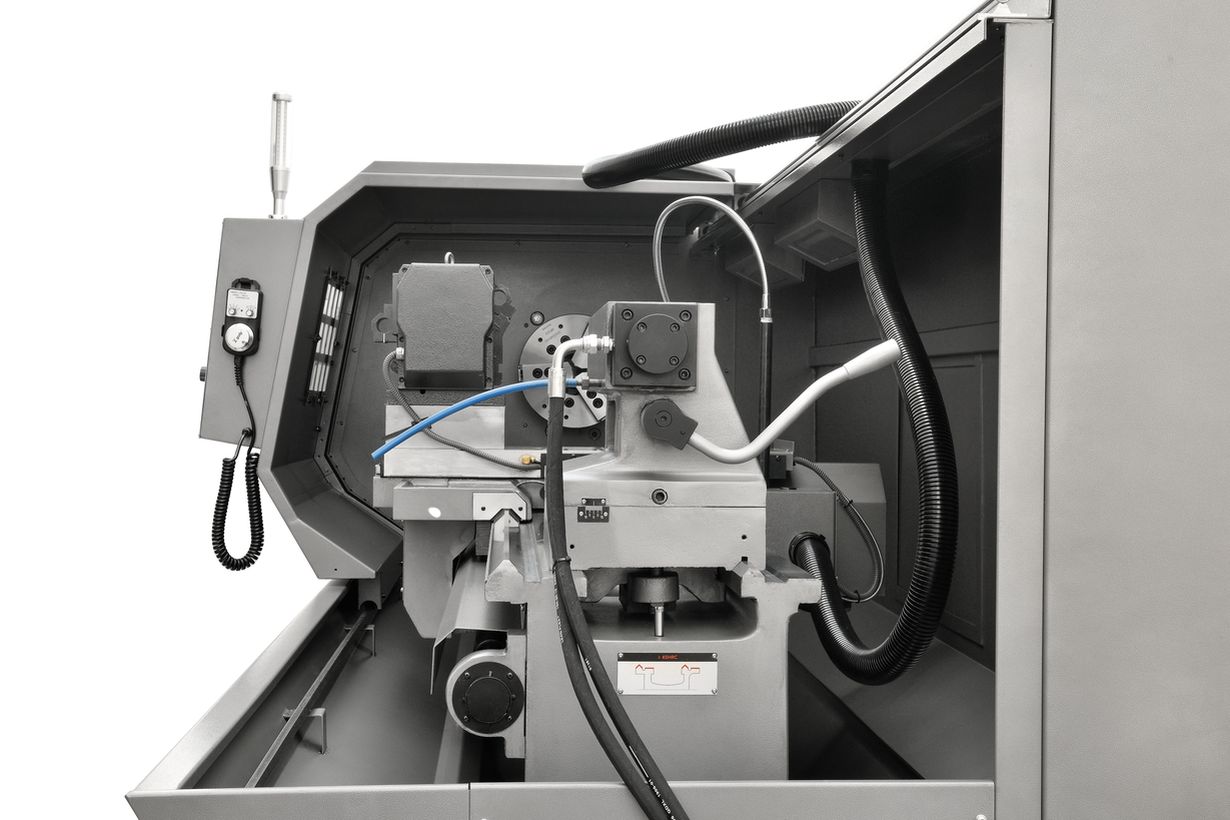

- Магнитный мультирежимный маховик ручного управления перемещениями

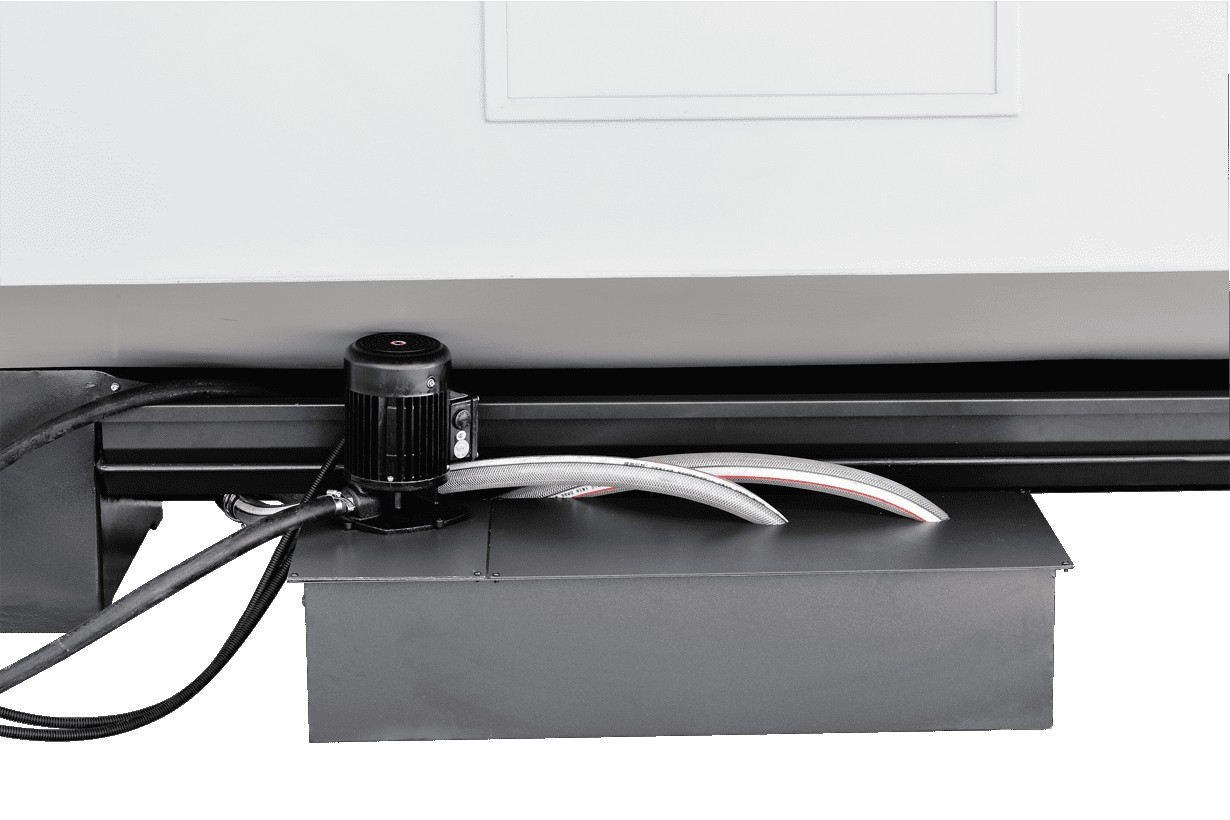

- Система подачи СОЖ

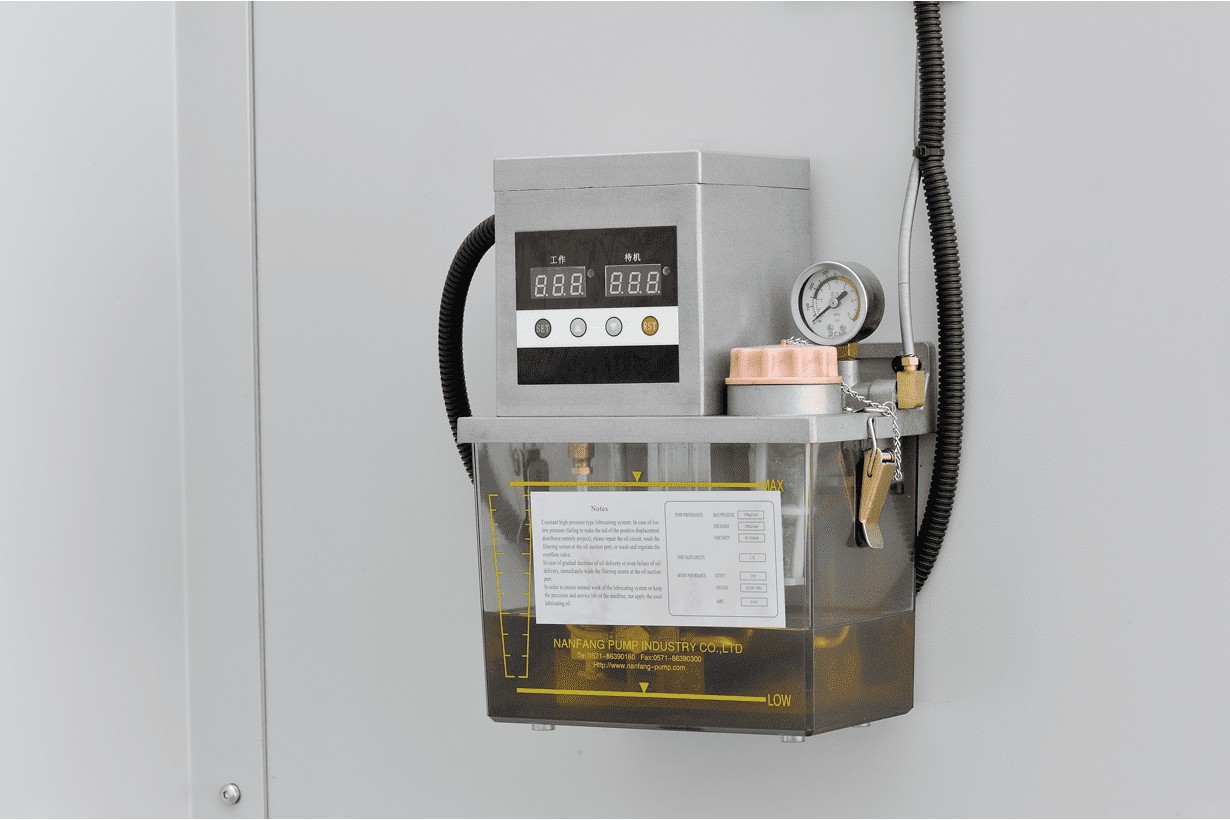

- Система централизованной смазки
- Светодиодная лампа освещения рабочей зоны
- Кабинетная защита
- Электрозамок двери
- Сигнальный фонарь указания режимов работы
- Ящик с инструментом для технического обслуживания
- Регулируемые установочные опоры
- Упаковочный лист
- Протокол проверки точности
- Руководство по эксплуатации
Опции:
- Система ЧПУ Fanuc 0i TF

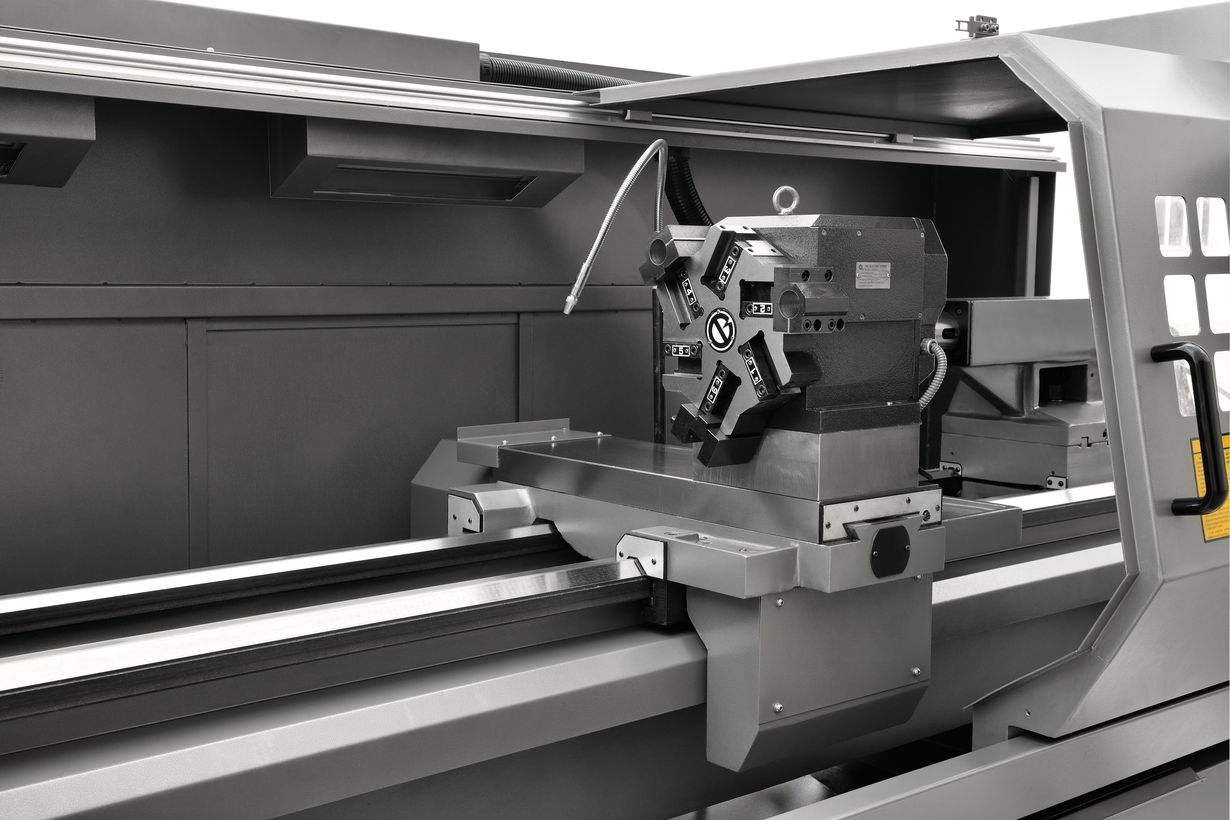

- 6-12 позиционная револьверная голова
- 3-х кулачковый патрон 15 дюймов

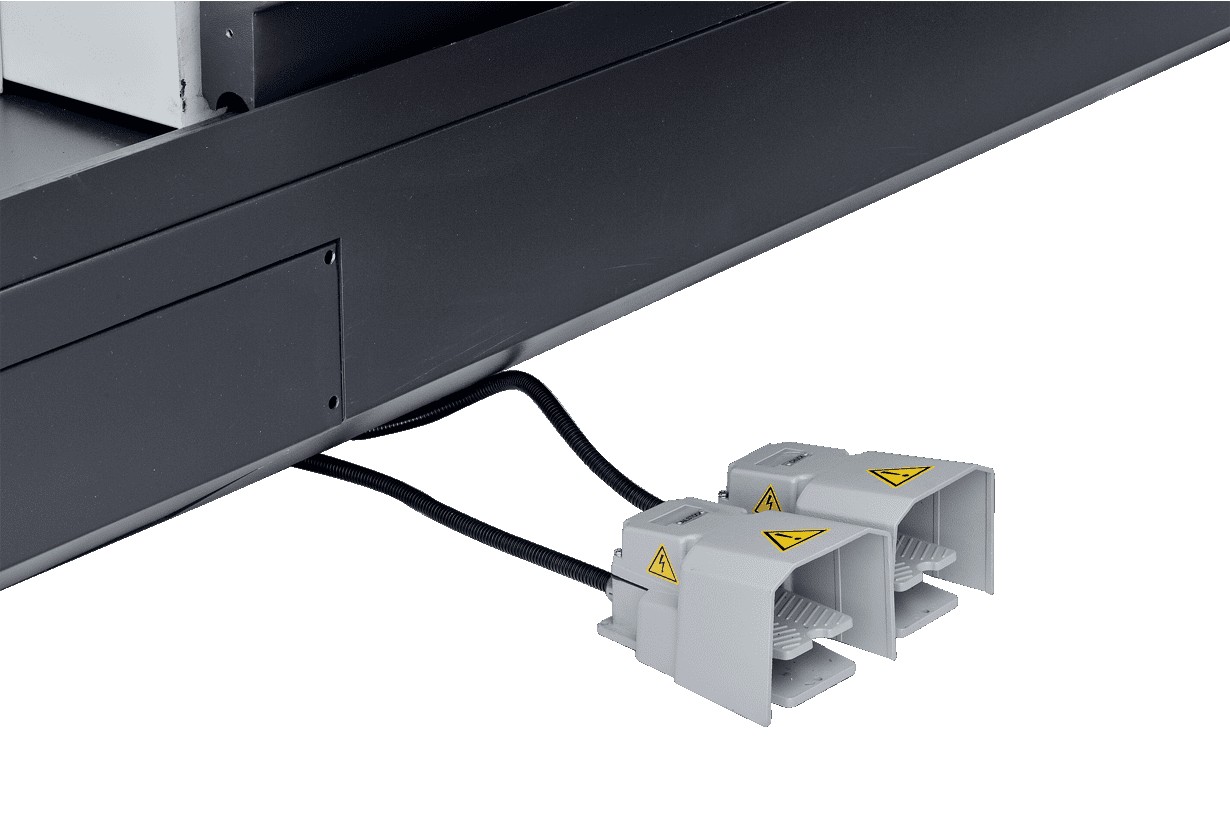

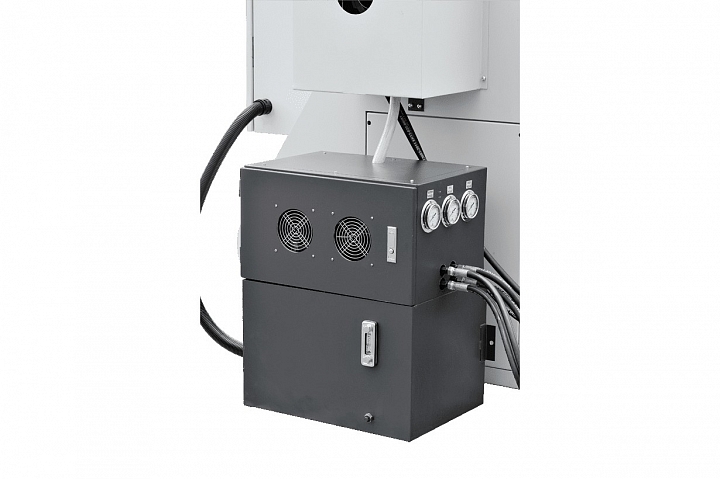

- 3-х кулачковый гидравлический патрон
- Стружечный конвейер

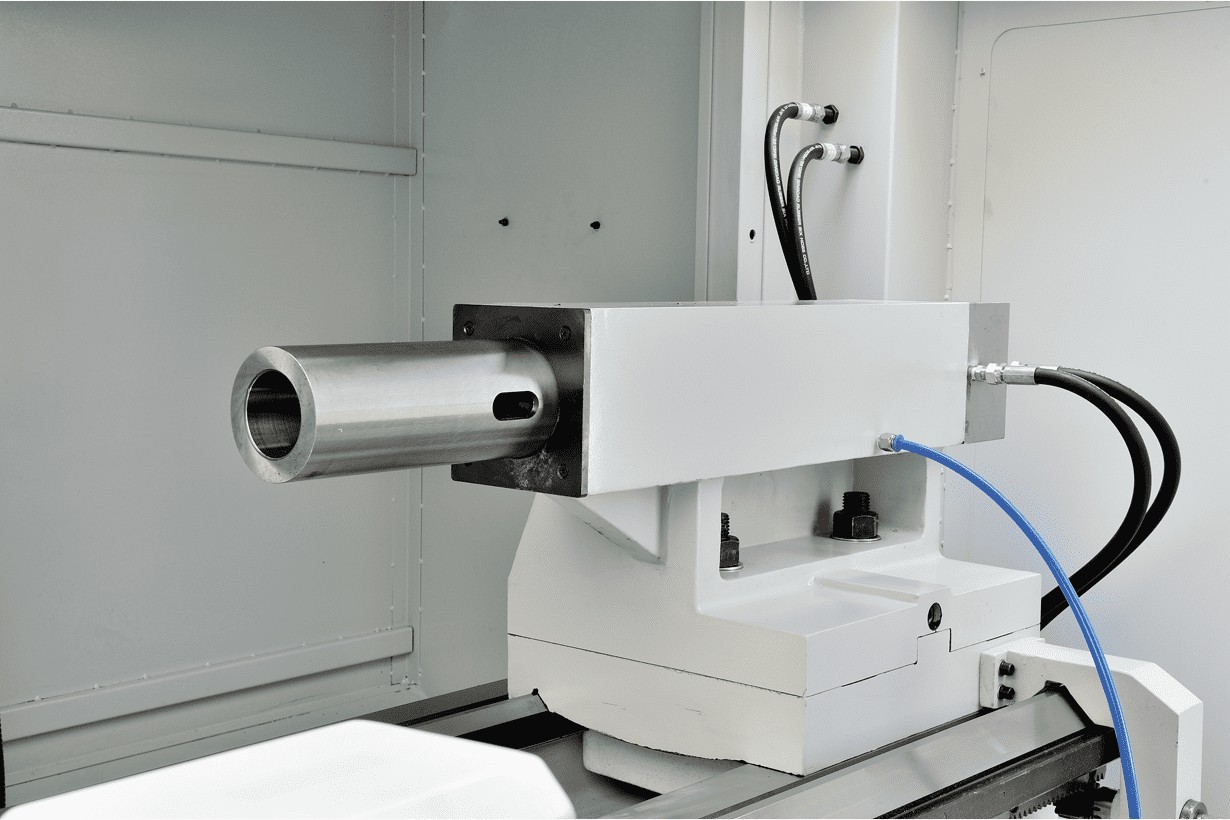

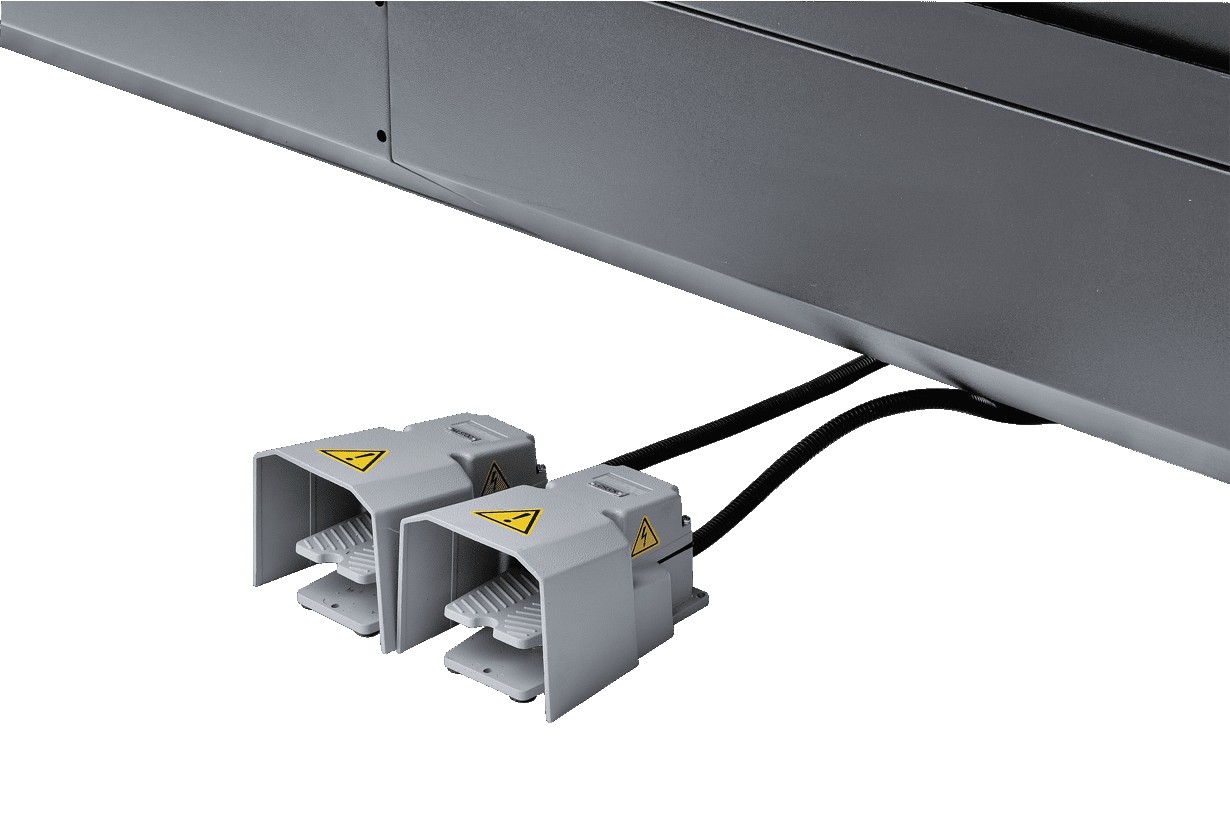

- Гидравлическая задняя бабка
- Подвижный / неподвижный люнеты
- Возможны другие изменения комплектаций по согласованию с клиентом
Особенности:
- Мощные станки для средних заготовок из металлов обычной и высокой твердости.Наиболее жесткая конструкция шпинделя. Силовые резцедержки для инструментов размером до 40х40мм.
- Направляющие скольжения подвергнуты закалке ТВЧ до 52-54 HRC и отшлифованы.
- Станины выполнены из высококачественного чугуна, подвергнутого искусственному старению для снижения коробления.
