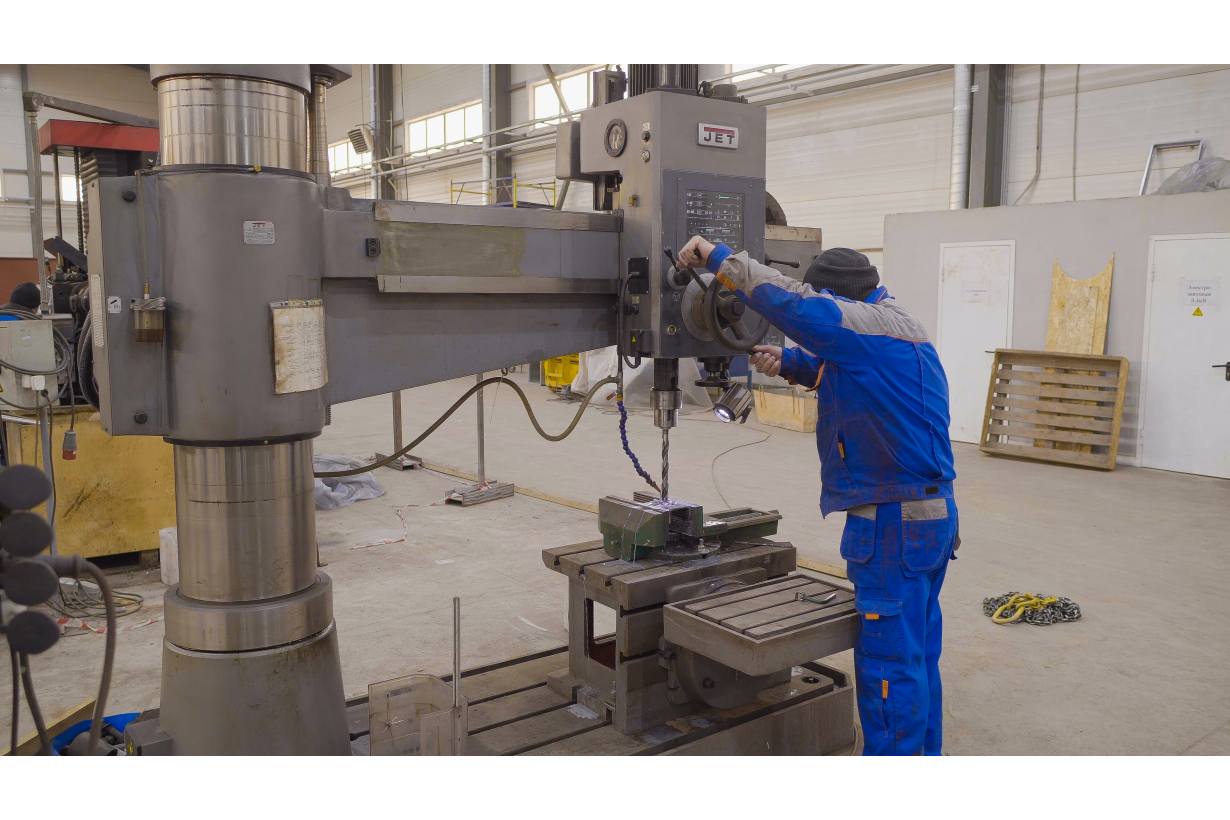

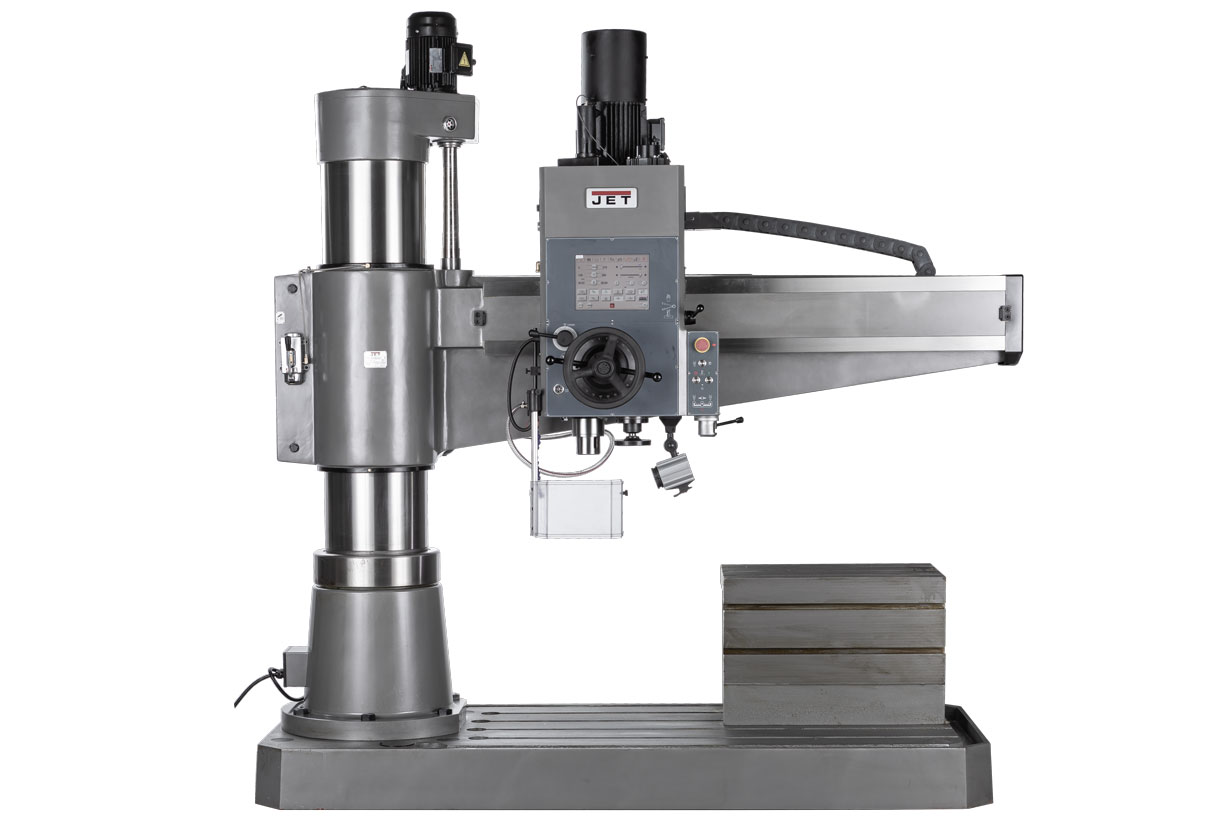

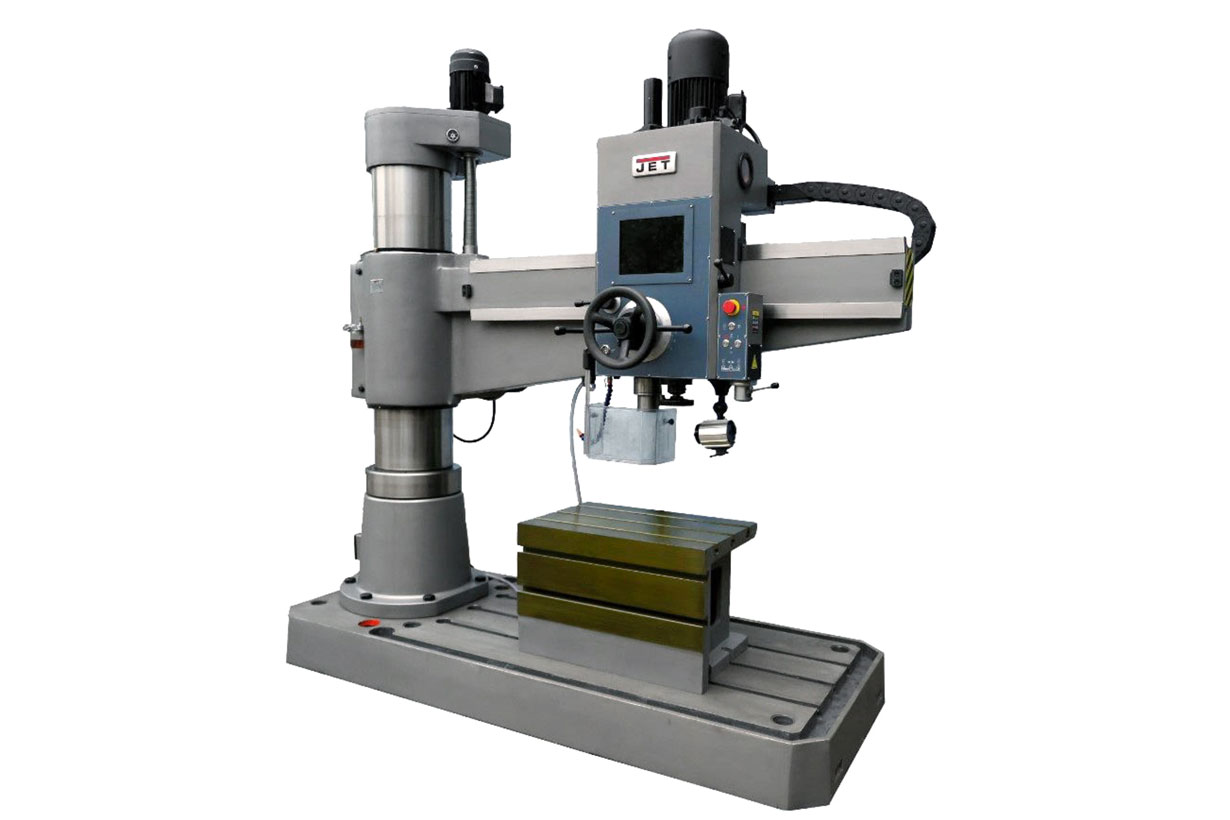

Радиально-сверлильный станок JRD-1600DRT представляет собой современную и модифицированную модель промышленного оборудования подобного типа, выпускаемого компанией JET. Это аналог советских станков моделей 2А55, 2А554, 2В56, 2М55, 2Н55, 255, ГС545. Станок рассчитан на работу в промышленных условиях, для выполнения как единичных, так и серийных работ по обработке массивных заготовок больших размеров. Модель JRD-1600DRT имеет все необходимые технические возможности для сверления отверстий больших диаметров, производить расточные работы и нарезание резьбы.

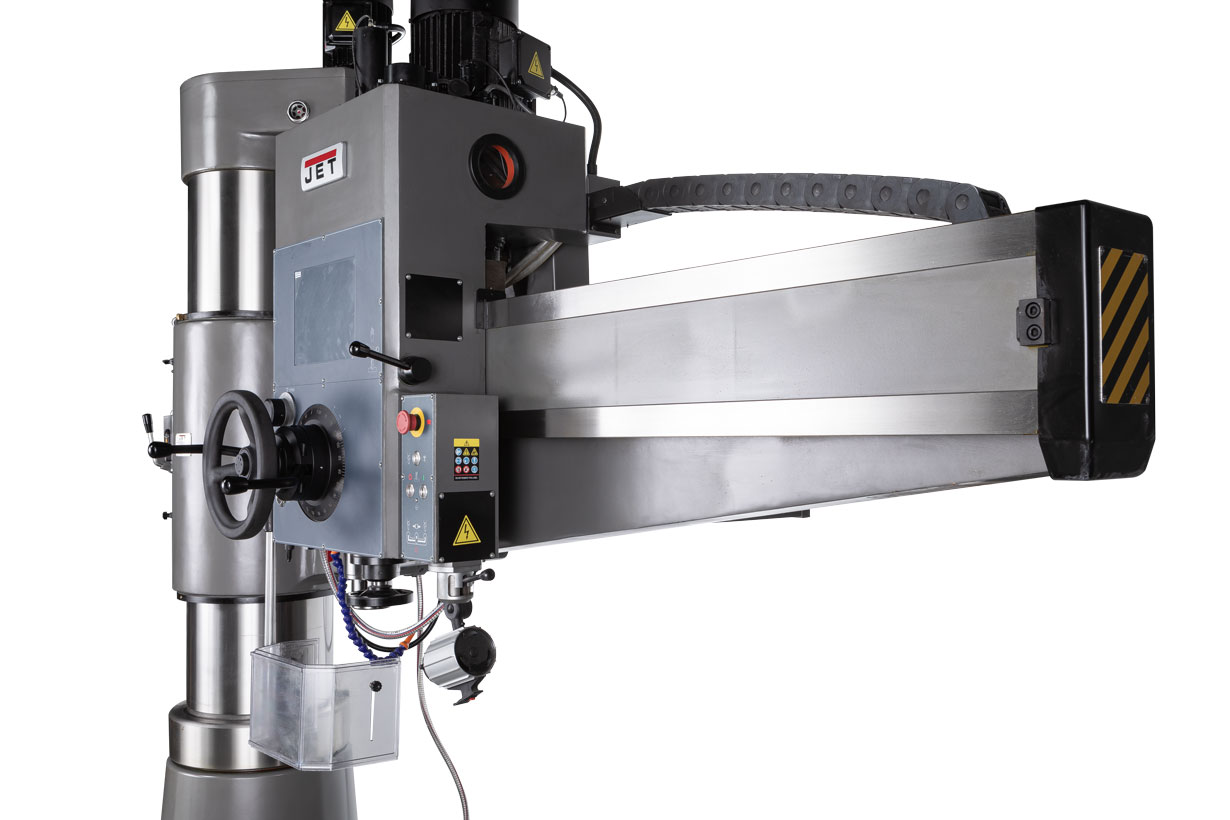

Массивная консольная конструкция позволяет обрабатывать крупногабаритные заготовки. JRD-1600DRT имеет возможность перемещения сверлильной бабки в горизонтальном направлении вдоль консоли на 1600мм. Также консоль легко поворачивается вокруг оси колонны на ±180° градусов.

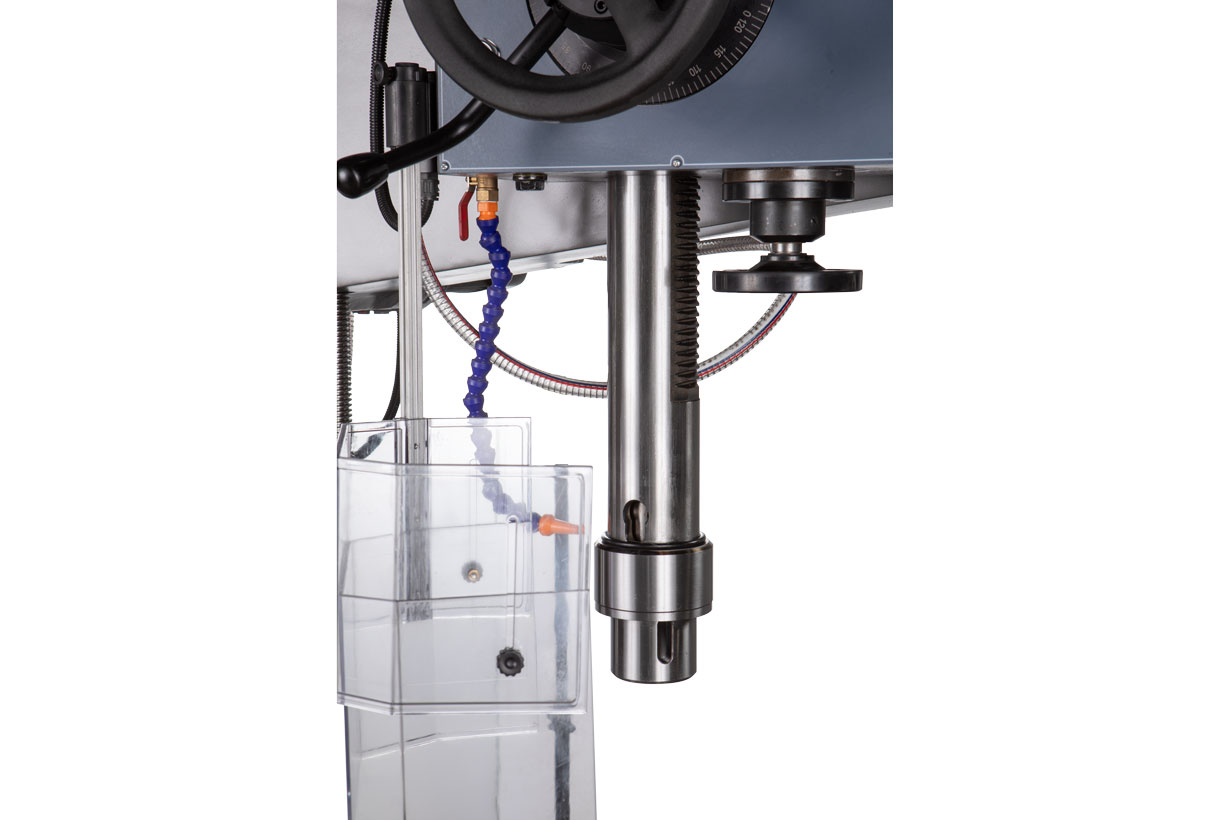

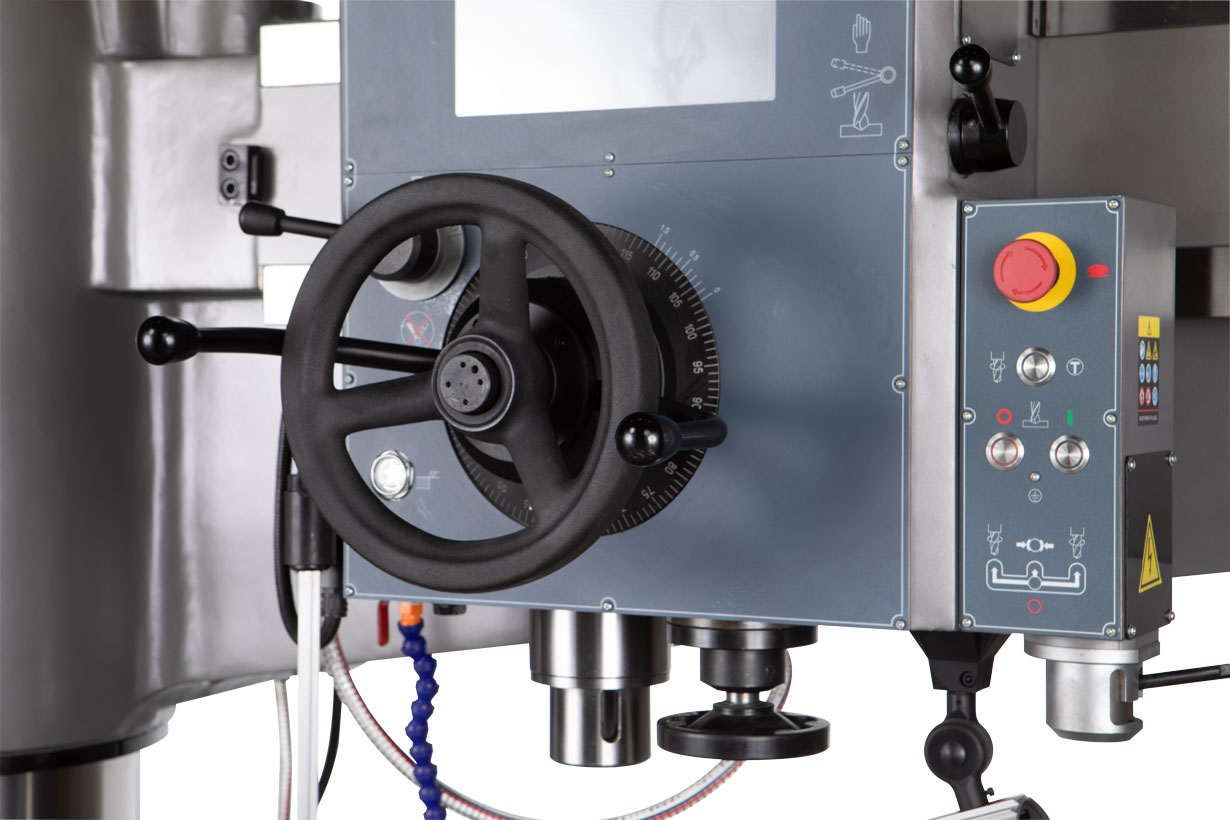

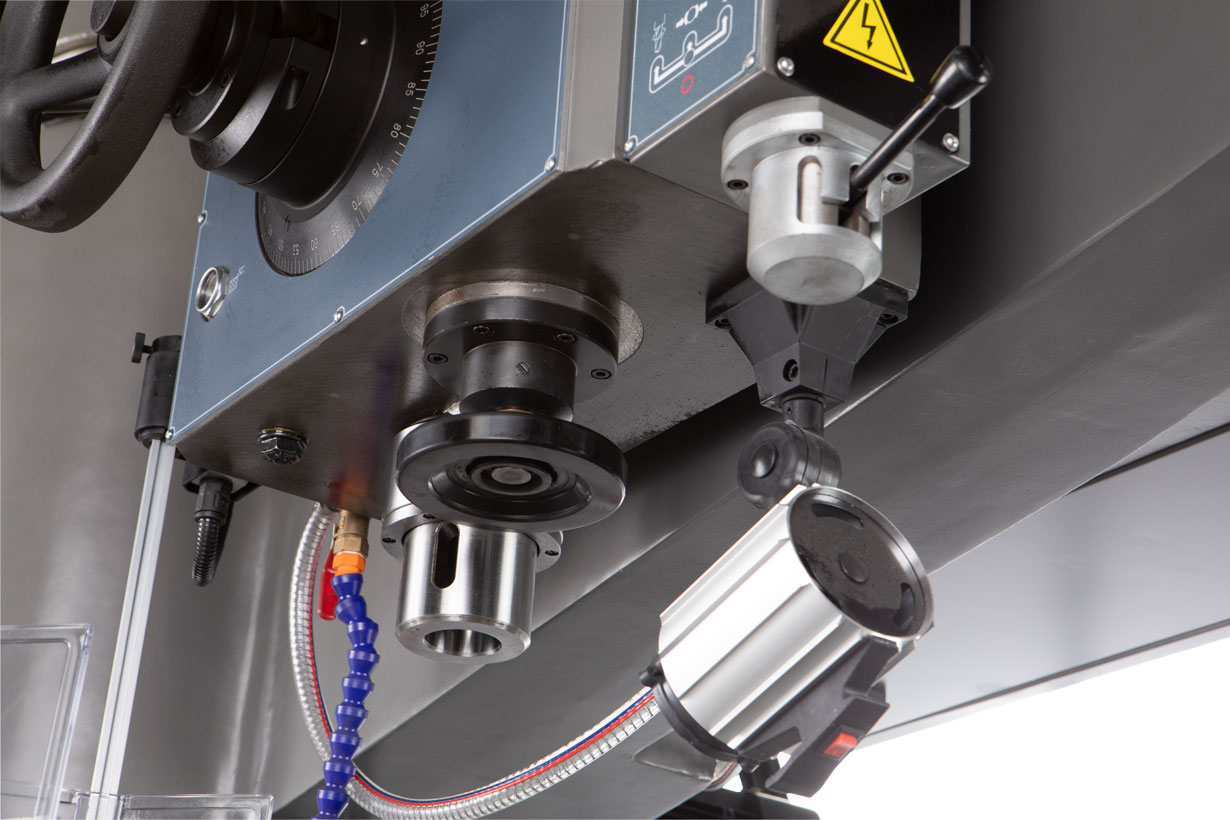

Ход пиноли шпинделя станка 320мм, с посадочным отверстием под хвостовик МК-5, что подтверждает индустриальный класс станка.
JRD-1600DRT позволяет сверлить отверстия диаметром до 63мм в низколегированной стали и до 70 мм в чугуне. Это достигается за счет высокой жесткости станка и мощности главного двигателя в 4,0 кВт с максимальным крутящим моментом в 400 Нм.

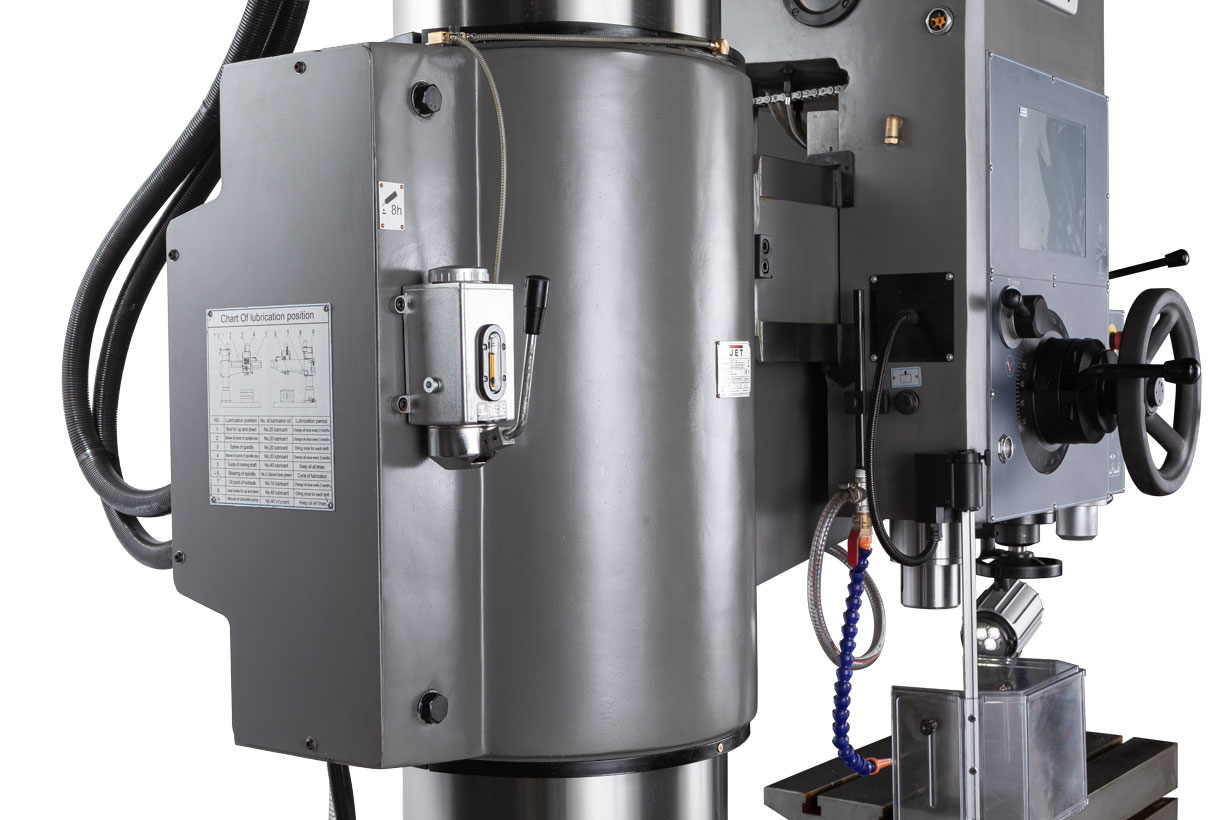

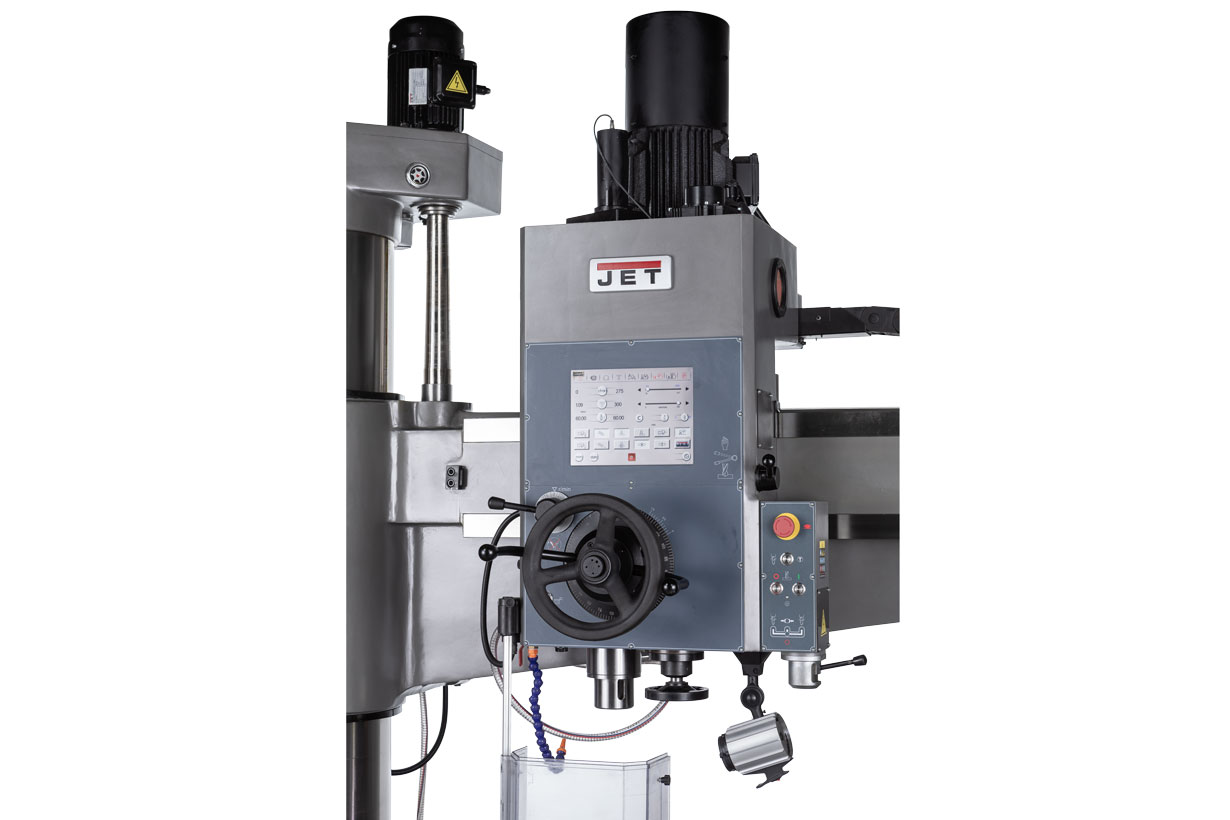

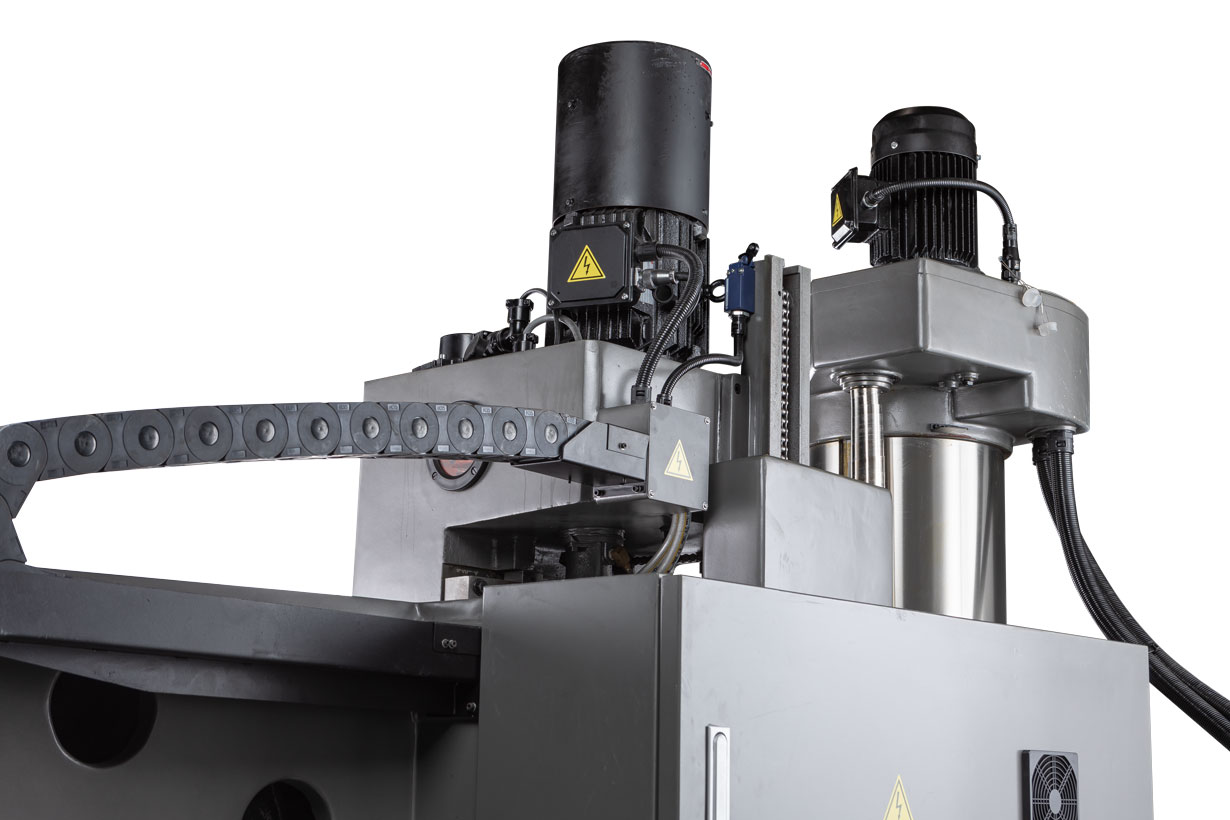

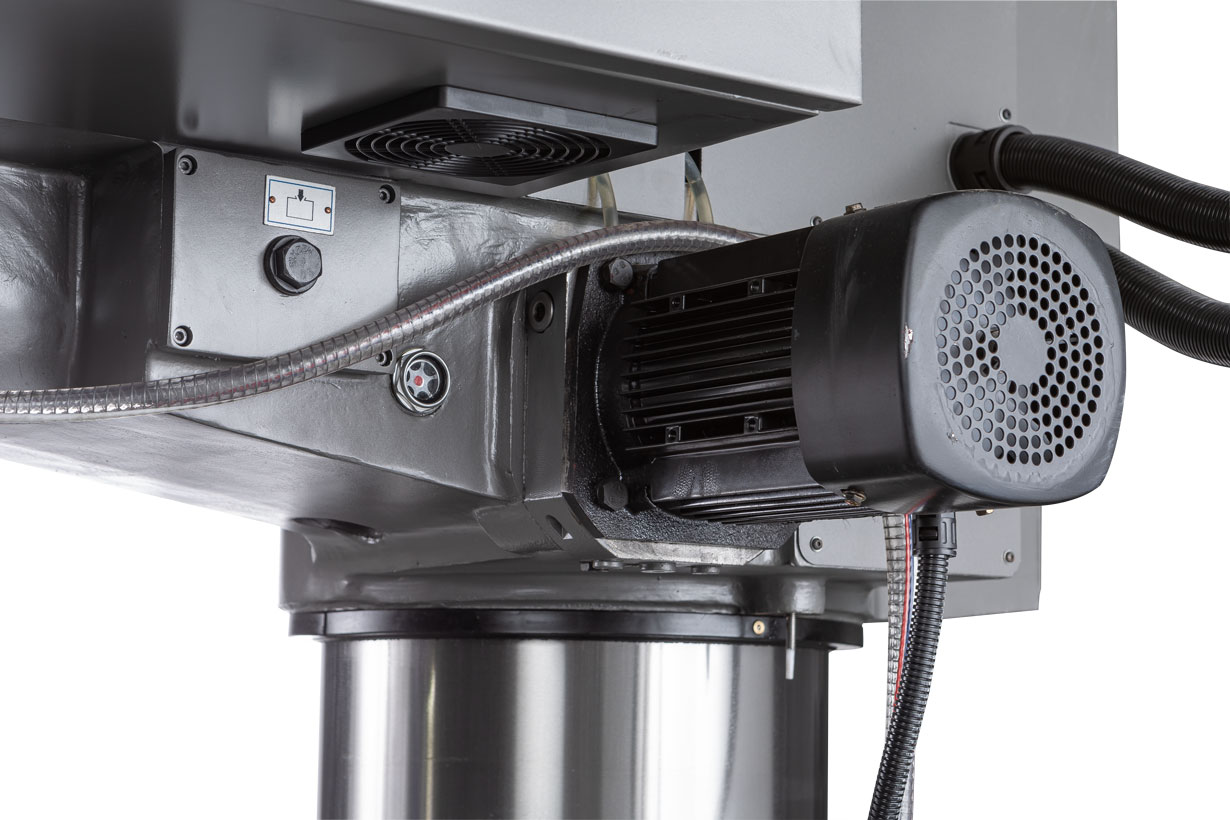

Особое внимание занимает моторно-механическая часть станка. Модель JRD-1600DRT оборудована мощным асинхронным и экономичным электродвигателем. Выходная мощность двигателя составляет 4,0 кВт. А Вращение шпинделя осуществляется через редуктор. Вспомогательный же двигатель мощностью 1,5 кВт, легко и плавно осуществляет перемещение основных узлов оборудования по осям. Основные рабочие блоки станка выполнены из чугуна, обладают высокой прочностью и надежностью. Массивная чугунная колона обеспечивает жесткость станка и точность в процессе обработки.

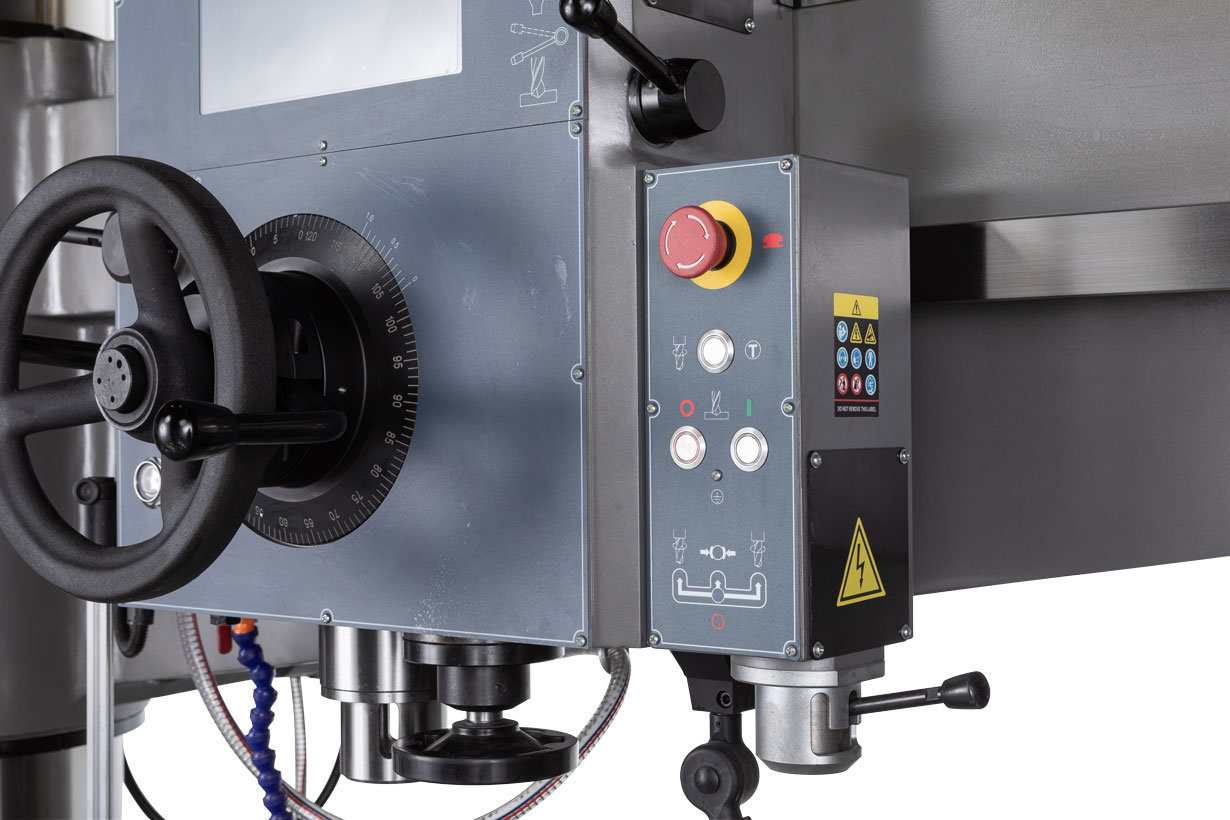

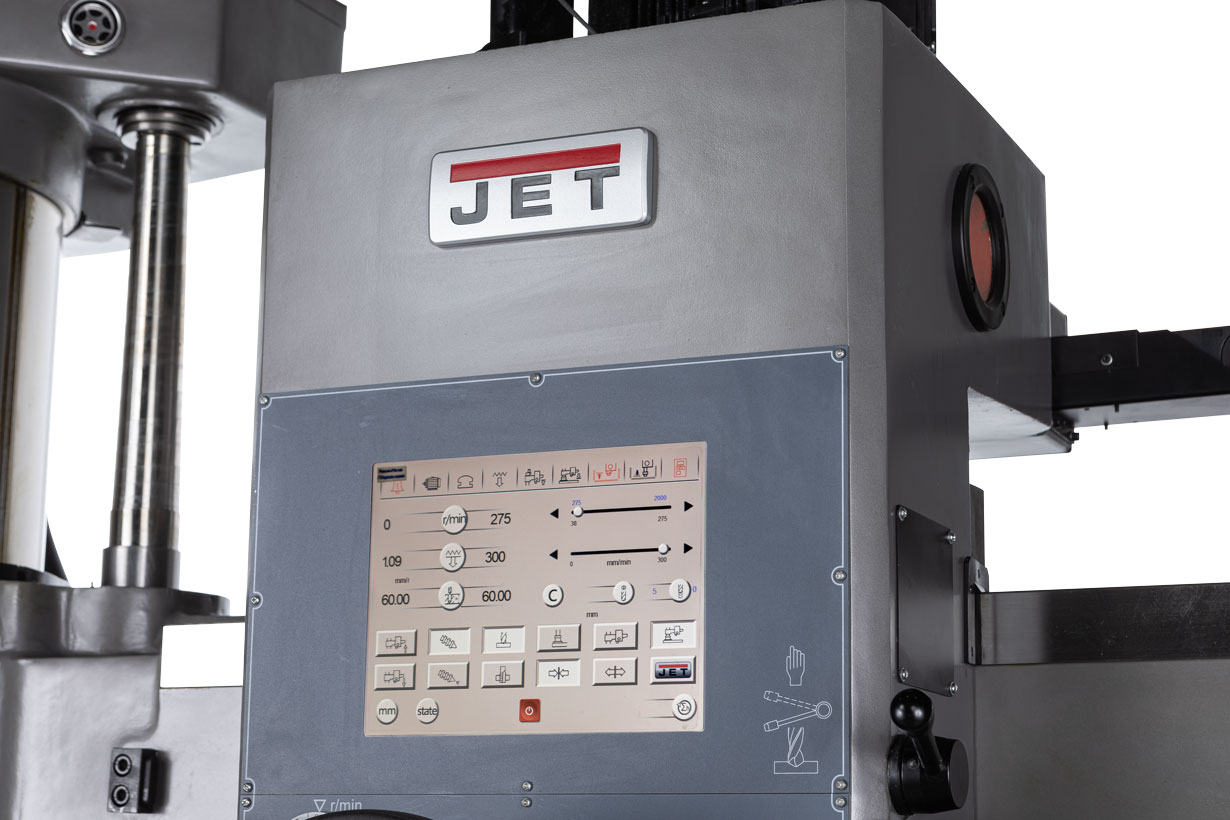

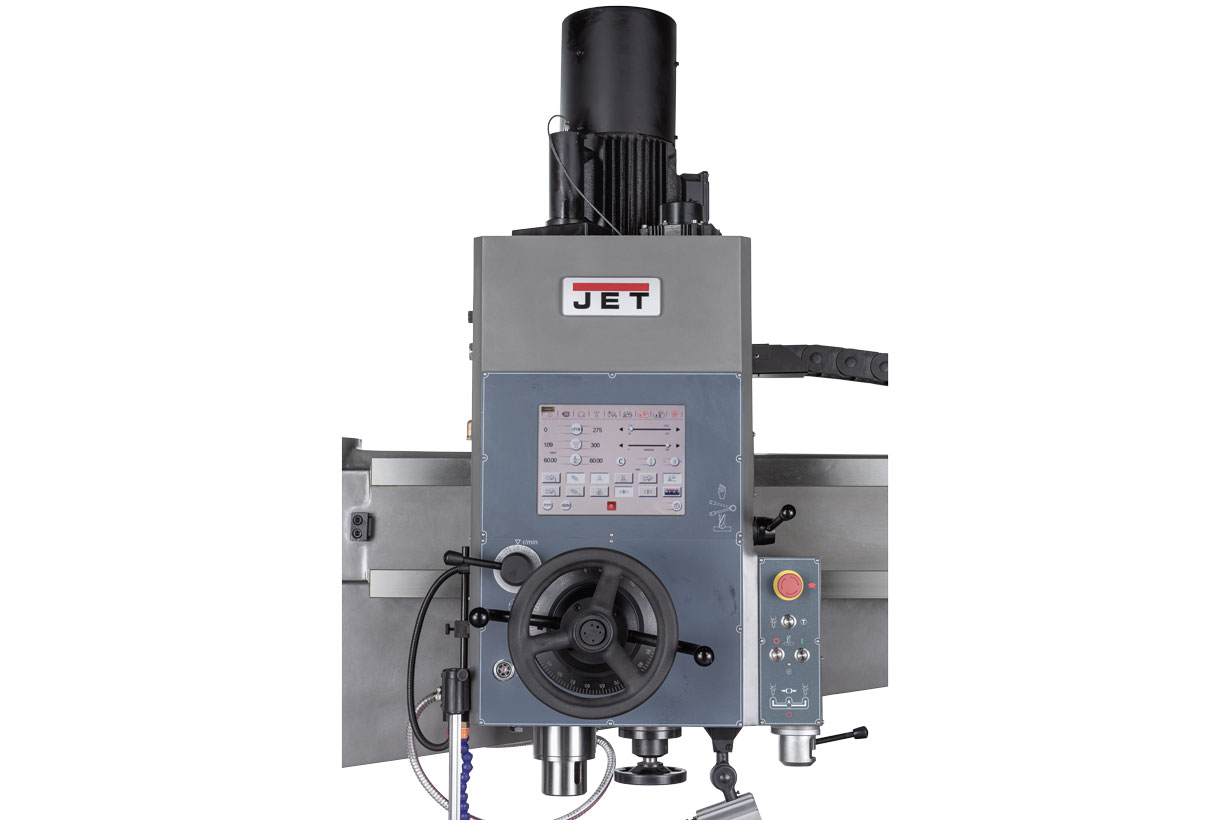

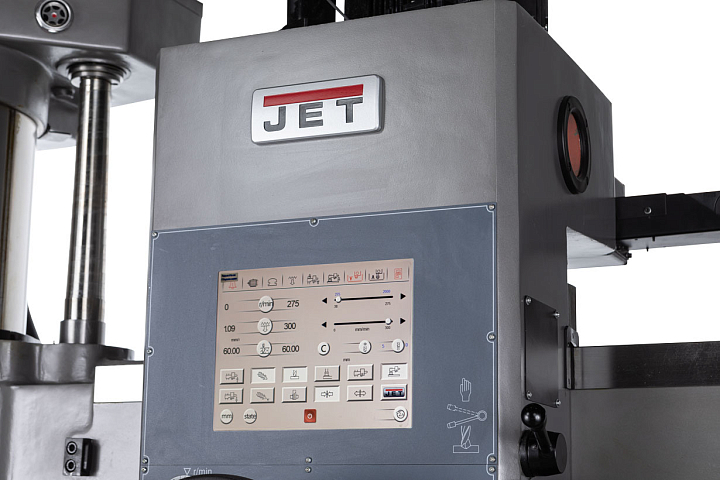

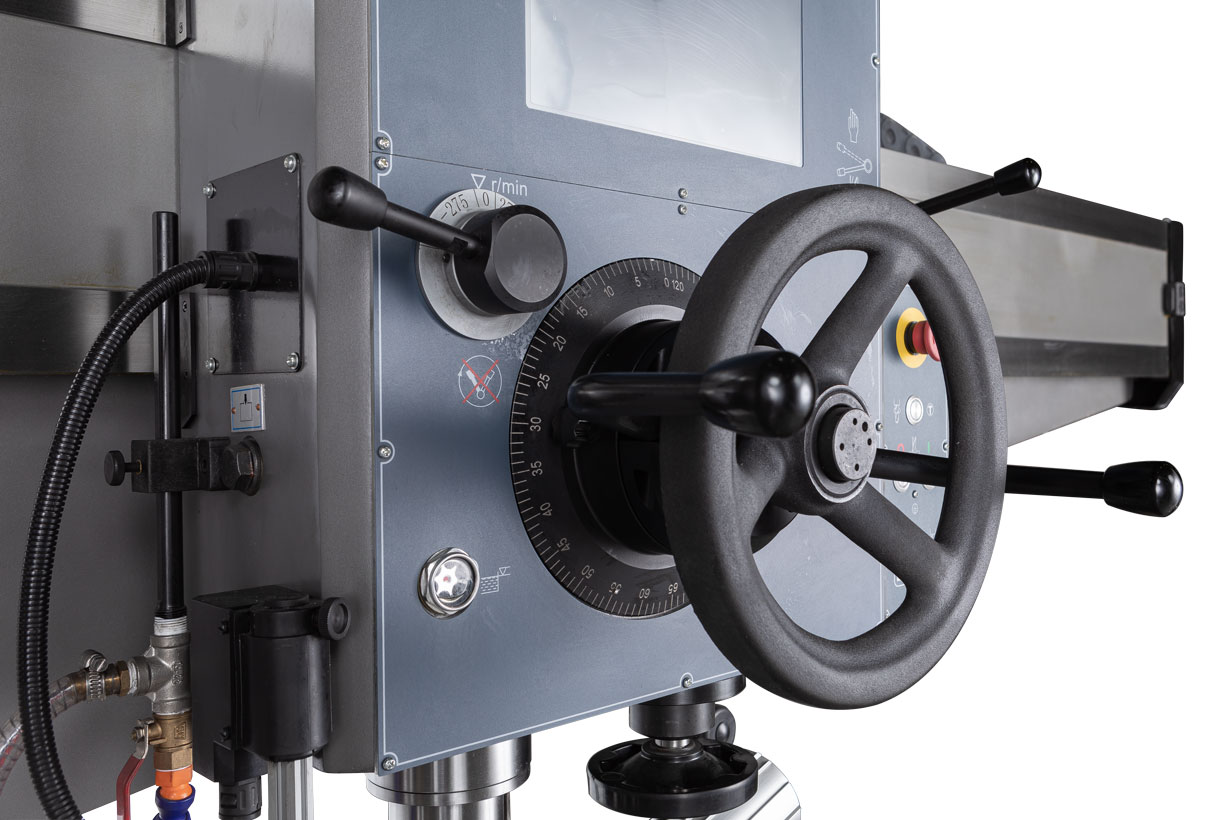

Для расширения функциональных возможностей, станок оснащен сенсорным экраном. Скорость подачи шпинделя имеет бесступенчатое регулирование с применением серводвигателя АС и отображается в двух показателях измерения: подача на оборот и подача в минуту. Ее можно вывести на дисплей в метрических или британских единицах измерения.
Станок имеет функцию «автоматического нарезания резьбы» (Опционально): после нарезания резьбы шпиндель автоматически переключается в режим обратного вращения (реверса). Возможно предварительно установить глубину сверления и нарезания резьбы, точно контролировать процесс обработки, текущее значение отображается на дисплее
| Макс. диаметр сверления в низколегированной стали, мм | 63 |
| Макс. диаметр сверления в чугуне, мм | 70 |
| Макс. диаметр нарезания резьбы в низколегированной стали, мм | М45 |
| Макс. диаметр нарезания резьбы в чугуне, мм | М50 |
| Частота вращения шпинделя, об/мин | 38-275, 275-2000 |
| Шаг изменения скоростей вращения шпинделя | бесступенчатое |
| Конус шпинделя | МК-5 |
| Мощность главного двигателя | 4,0 |
| Макс. крутящий момент шпинделя, Нм | 400 |
| Шаг изменения скоростей автоподачи пиноли шпинделя | бесступенчатое |
| Диапазон скоростей автоподачи пиноли шпинделя, мм/об | 0-300 |
| Максимальное усилие механизма подачи, кH | 16 |
| Вертикальное перемещение консоли вверх/вниз, мм/мин | 1200 |

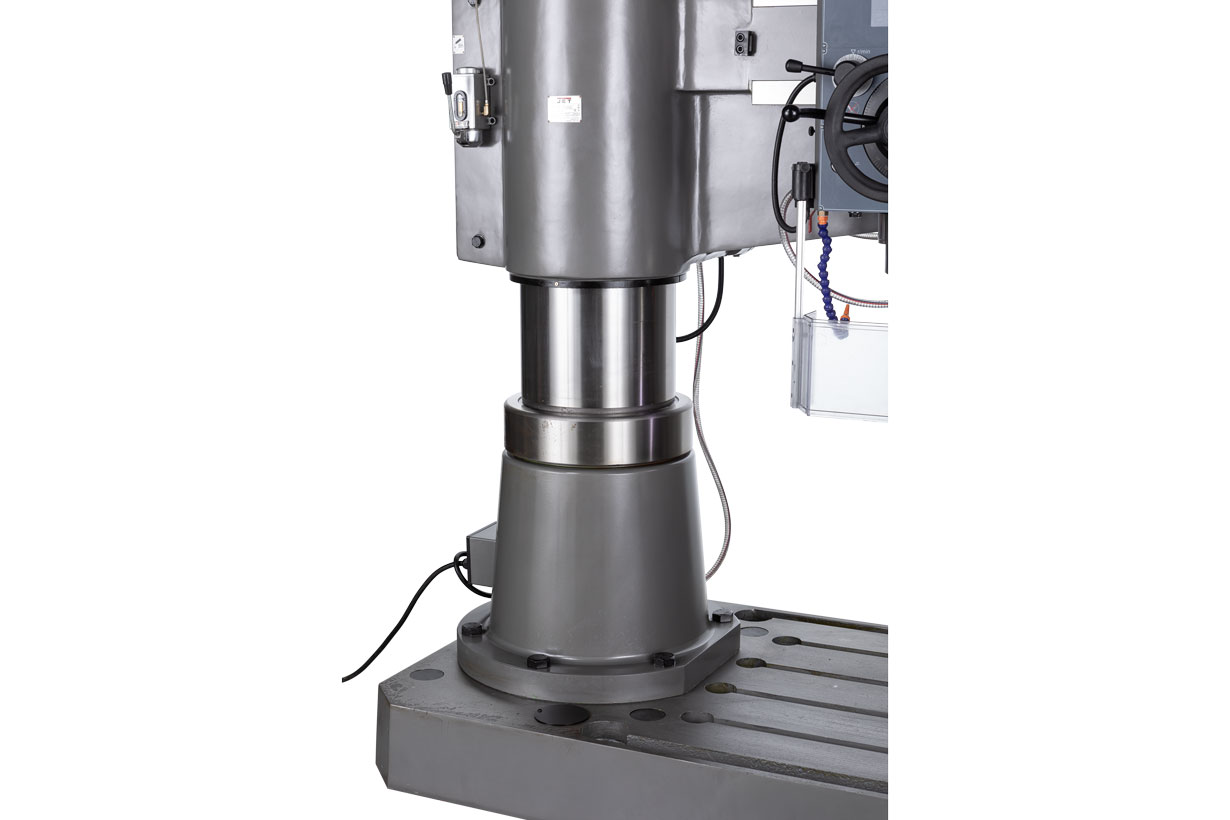

| Диаметр колонны, мм | 350 |
| Угол поворота консоли вокруг оси колонны, град. | ±180° |

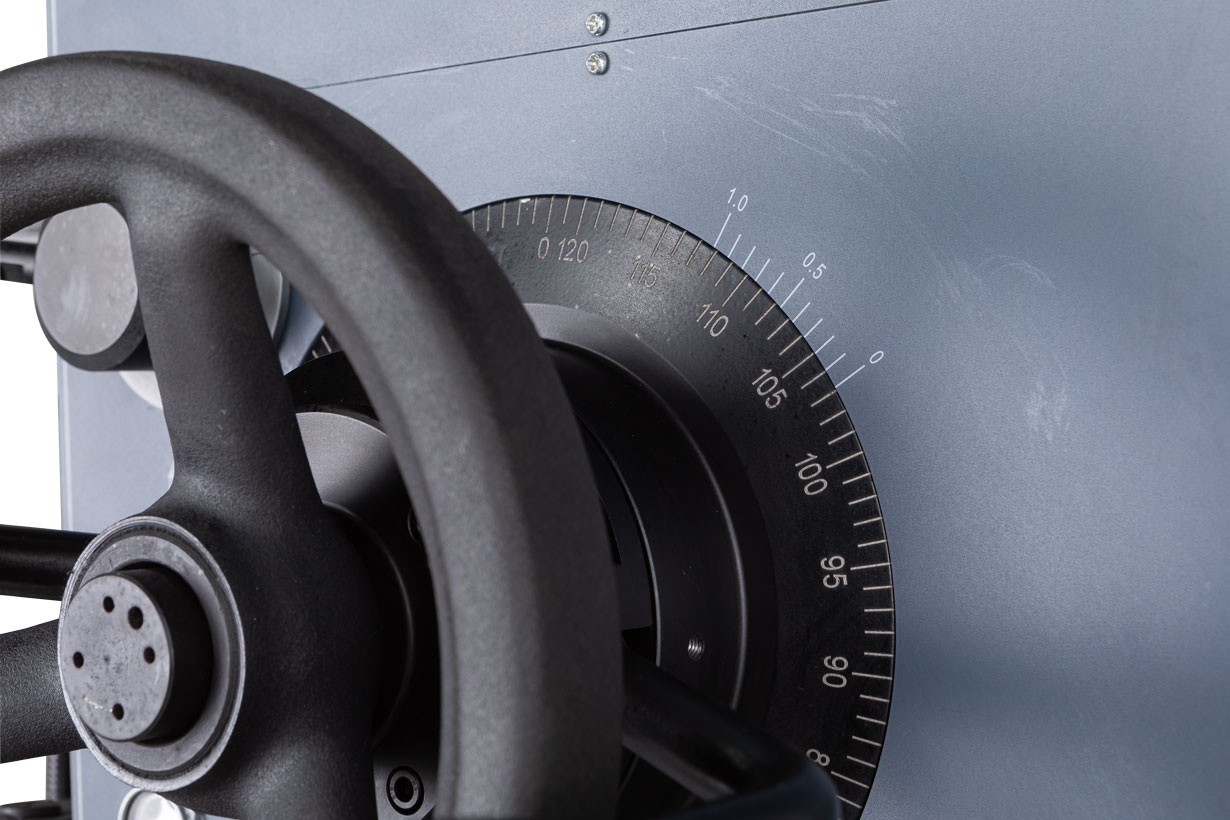

| Перемещение шпинделя на оборот маховика, мм | 122 |
| Ход пиноли шпинделя, мм | 320 |
| Расстояние от шпинделя до колонны, мм | 350– 1600 |
| Горизонтальный ход шпиндельной бабки (вручную), мм | 1250 |
| Расстояние шпиндель-основание, мм | 660 – 1250 |

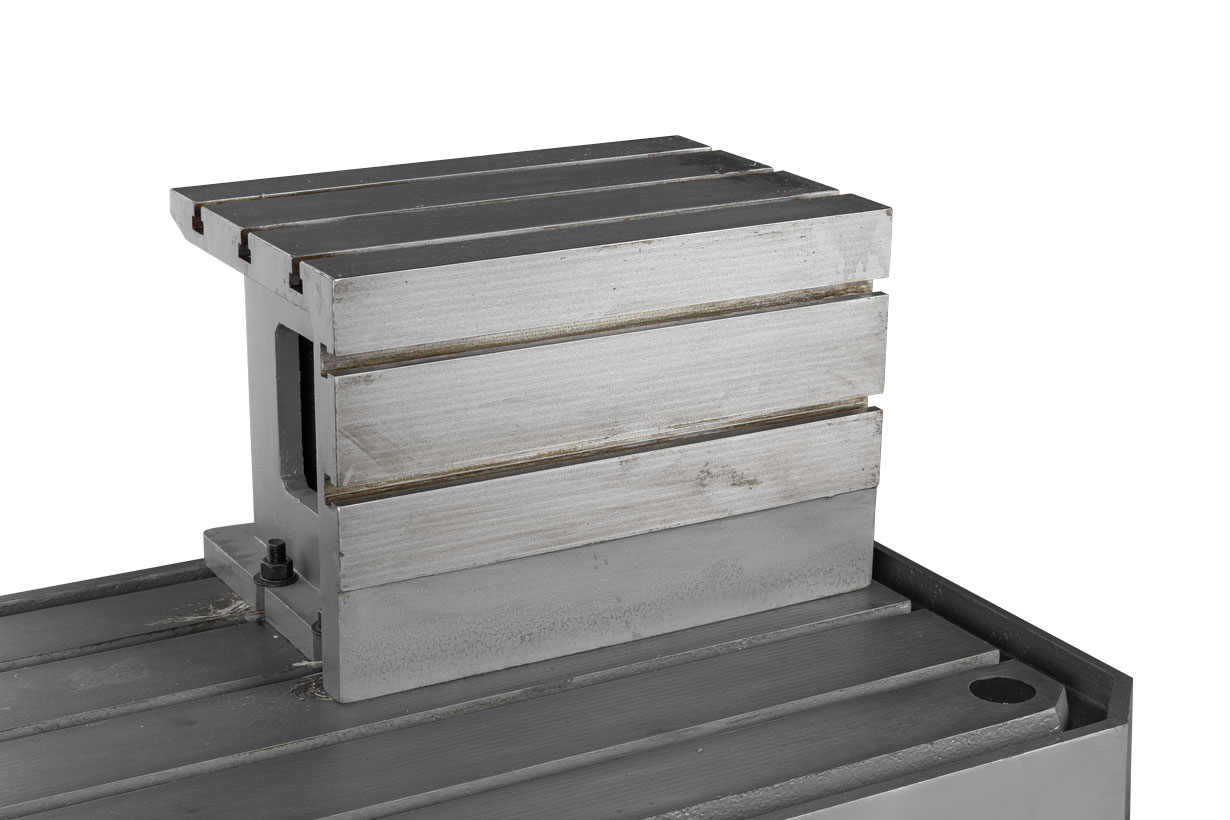

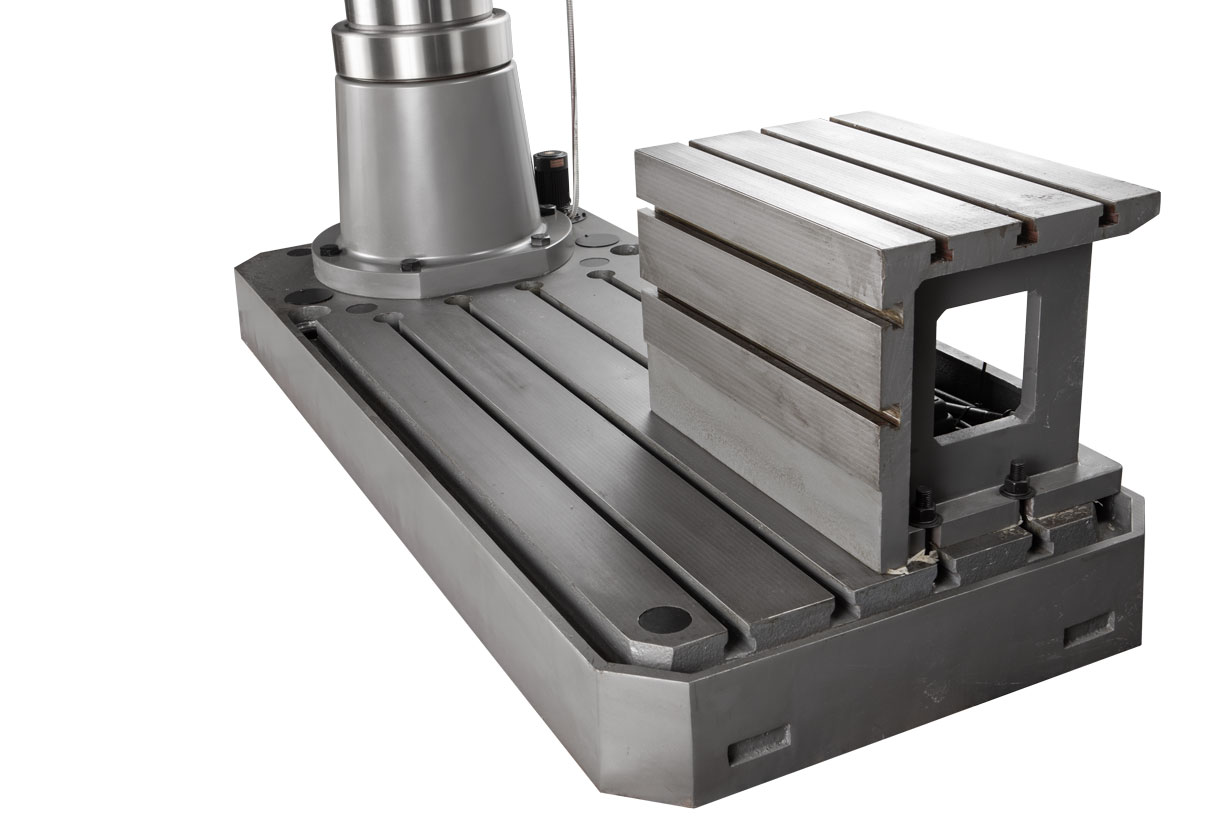

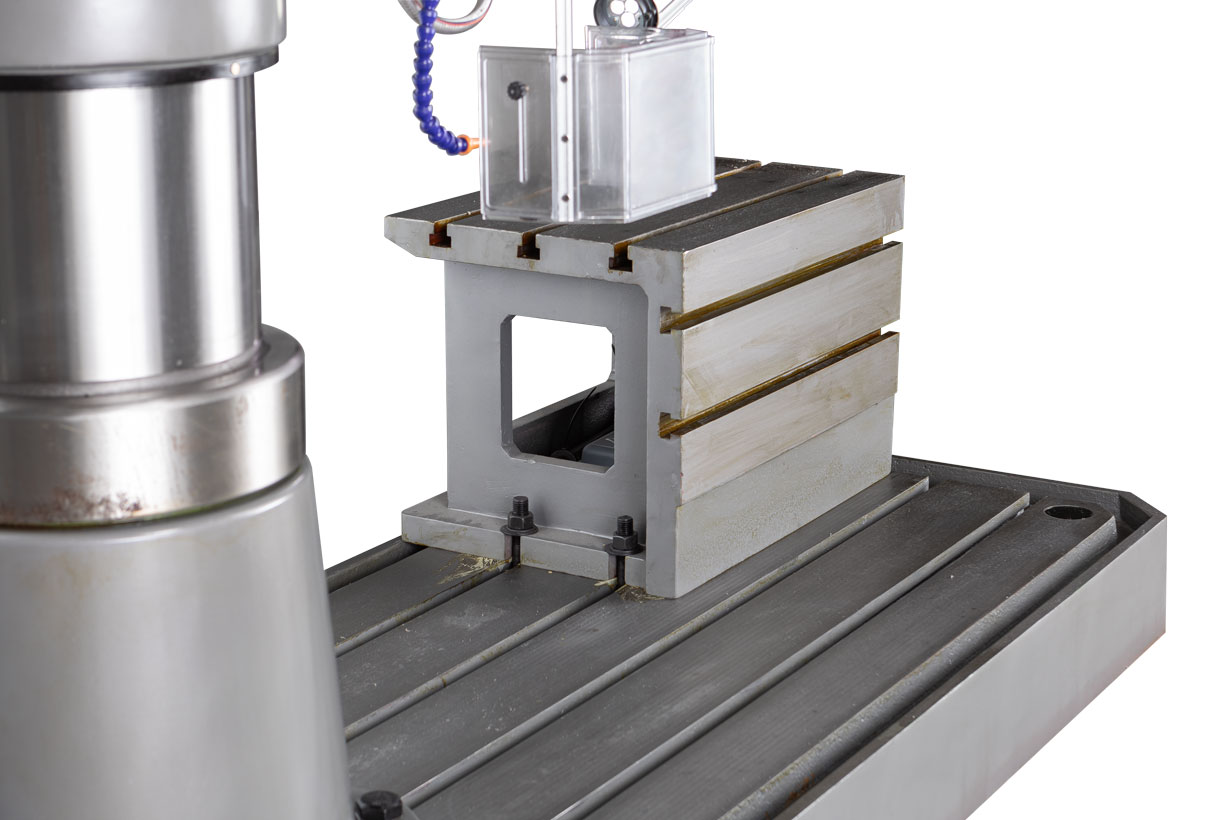

| Размер рабочего стола, мм | 750х500х500 |
| Размер Т-образного паза стола, мм | (3) 22х38-150 |
| Размер основания, мм | 2400х1000 |
| Размер Т-образного паза основания, мм | (3) 28х48-200 |
| Мощность двигателя подачи, кВт | 1,57 |

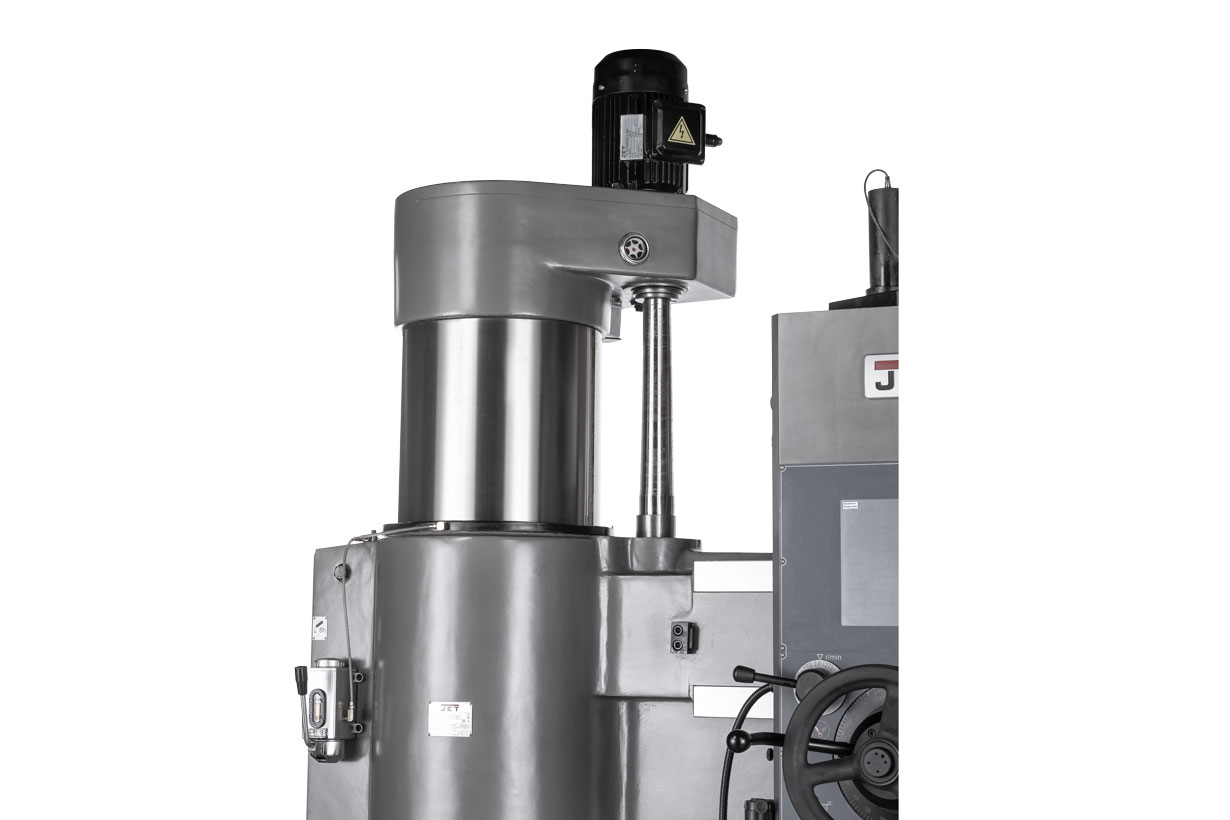

| Мощность двигателя подъема/опускания консоли, кВт | 1,5 |
| Мощность гидро.насоса зажима шпинделя, стойки и траверсы, кВт | 0,75 |
| Мощность двигателя подачи СОЖ, Вт | 0,18 |
| Страна производителя | Китай |
| Длина, мм | 2490 |
| Ширина, мм | 1050 |
| Высота, мм | 2780 |
| Масса, кг | 3400 |
Радиально-сверлильный станок JRD-1600DRT представляет собой современную и модифицированную модель промышленного оборудования подобного типа, выпускаемого компанией JET. Это аналог советских станков моделей 2А55, 2А554, 2В56, 2М55, 2Н55, 255, ГС545. Станок рассчитан на работу в промышленных условиях, для выполнения как единичных, так и серийных работ по обработке массивных заготовок больших размеров. Модель JRD-1600DRT имеет все необходимые технические возможности для сверления отверстий больших диаметров, производить расточные работы и нарезание резьбы.
Массивная консольная конструкция позволяет обрабатывать крупногабаритные заготовки. JRD-1600DRT имеет возможность перемещения сверлильной бабки в горизонтальном направлении вдоль консоли на 1600мм. Также консоль легко поворачивается вокруг оси колонны на ±180° градусов.
Ход пиноли шпинделя станка 320мм, с посадочным отверстием под хвостовик МК-5, что подтверждает индустриальный класс станка.
JRD-1600DRT позволяет сверлить отверстия диаметром до 63мм в низколегированной стали и до 70 мм в чугуне. Это достигается за счет высокой жесткости станка и мощности главного двигателя в 4,0 кВт с максимальным крутящим моментом в 400 Нм.
Особое внимание занимает моторно-механическая часть станка. Модель JRD-1600DRT оборудована мощным асинхронным и экономичным электродвигателем. Выходная мощность двигателя составляет 4,0 кВт. А Вращение шпинделя осуществляется через редуктор. Вспомогательный же двигатель мощностью 1,5 кВт, легко и плавно осуществляет перемещение основных узлов оборудования по осям. Основные рабочие блоки станка выполнены из чугуна, обладают высокой прочностью и надежностью. Массивная чугунная колона обеспечивает жесткость станка и точность в процессе обработки.

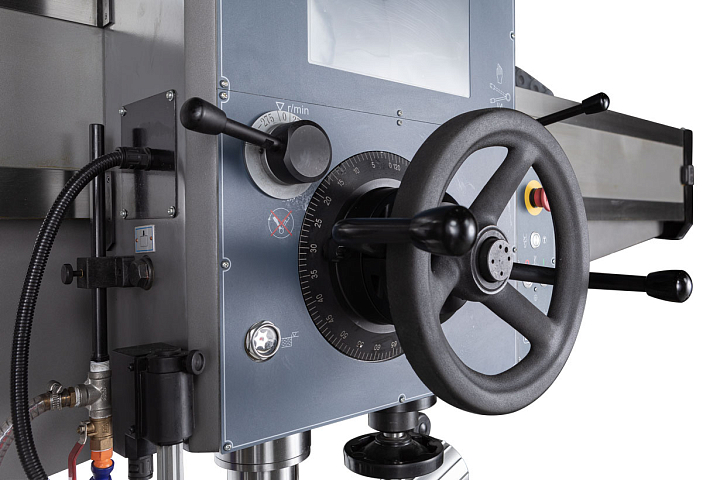

Для расширения функциональных возможностей, станок оснащен сенсорным экраном. Скорость подачи шпинделя имеет бесступенчатое регулирование с применением серводвигателя АС и отображается в двух показателях измерения: подача на оборот и подача в минуту. Ее можно вывести на дисплей в метрических или британских единицах измерения.
