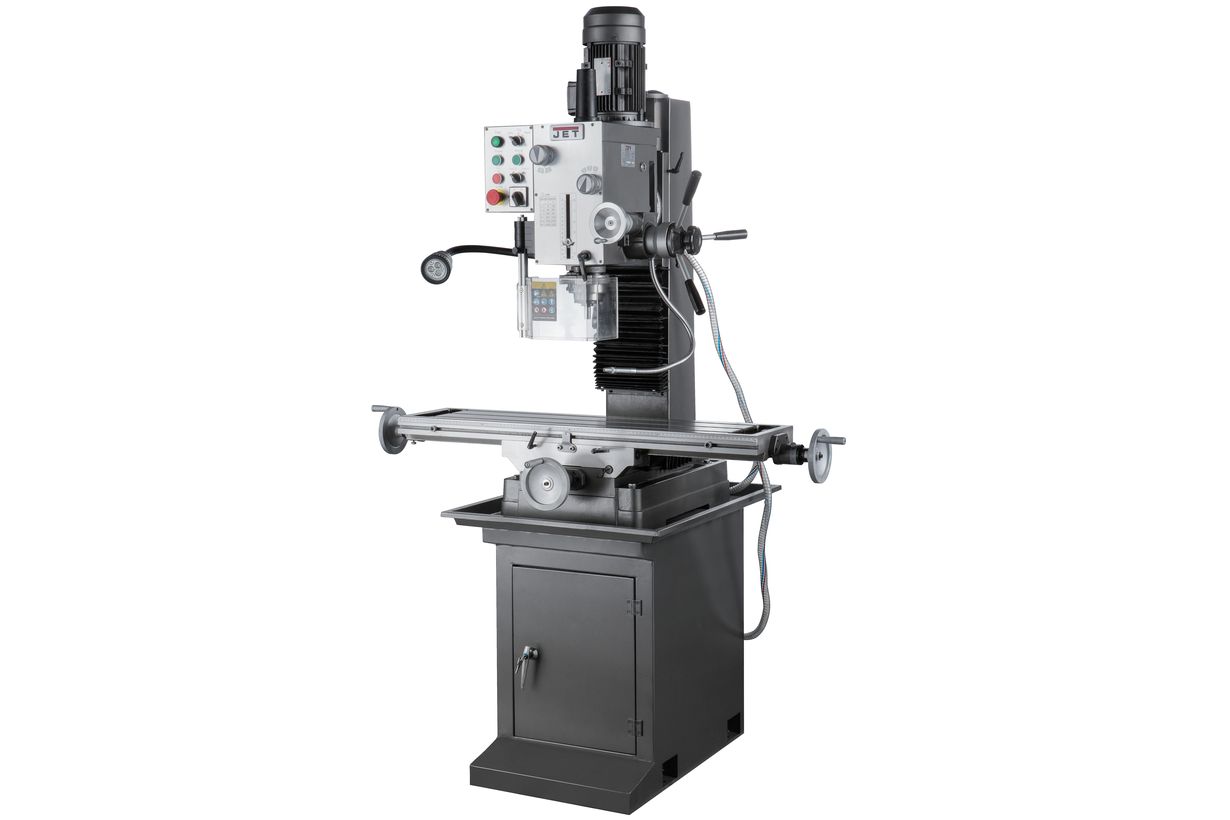

Фрезерно-сверлильный станок JMD-45L представляет собой универсальный тип станочного оборудования, выпускаемого компанией JET. Модель рассчитана на выполнение полного спектра фрезерных и сверлильных работ, нарезания резьбы, выполнения других технологических операций. Оборудование разработано для индивидуального использования, пригодно для производственного цикла. Мощный двигатель и сама конструкция станка рассчитаны на длительные режимы обработки. Станок имеет мощную литую станину из серого чугуна. Массивная стойка дополняет прочность и устойчивость всей конструкции.

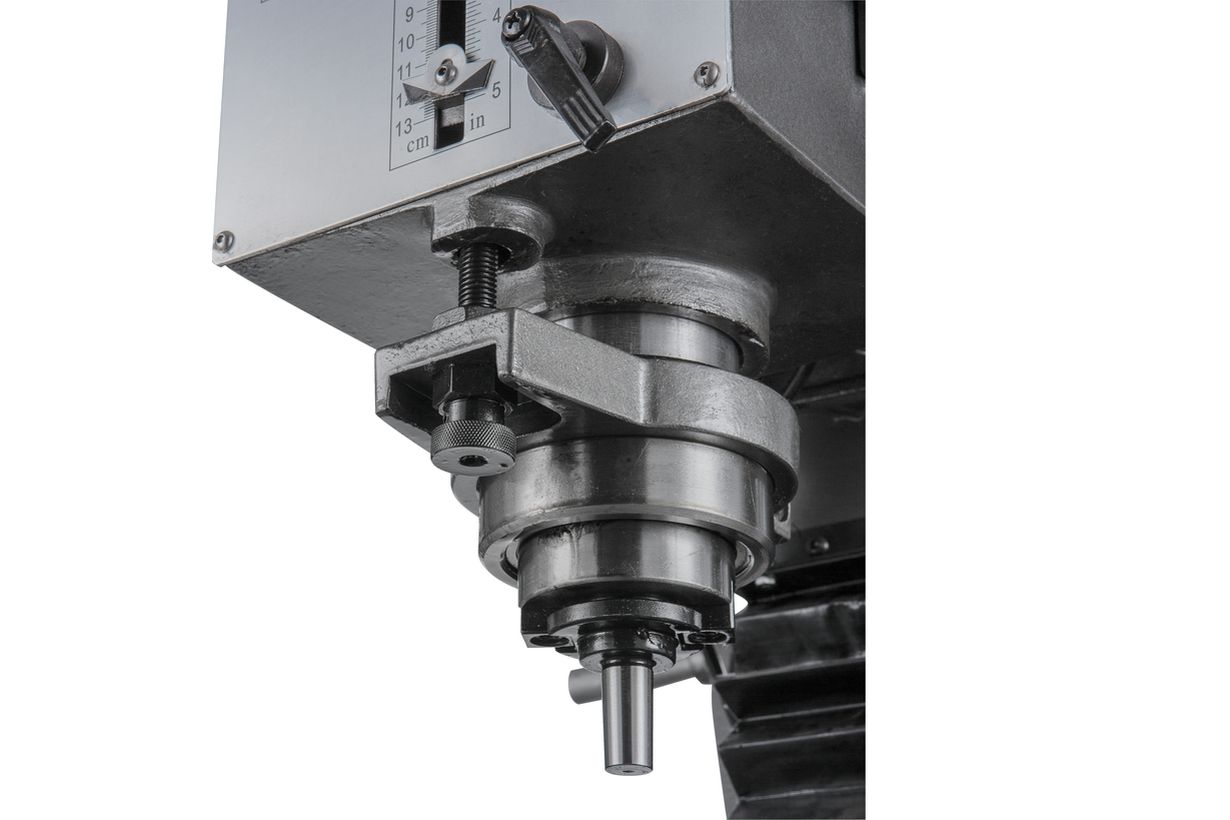

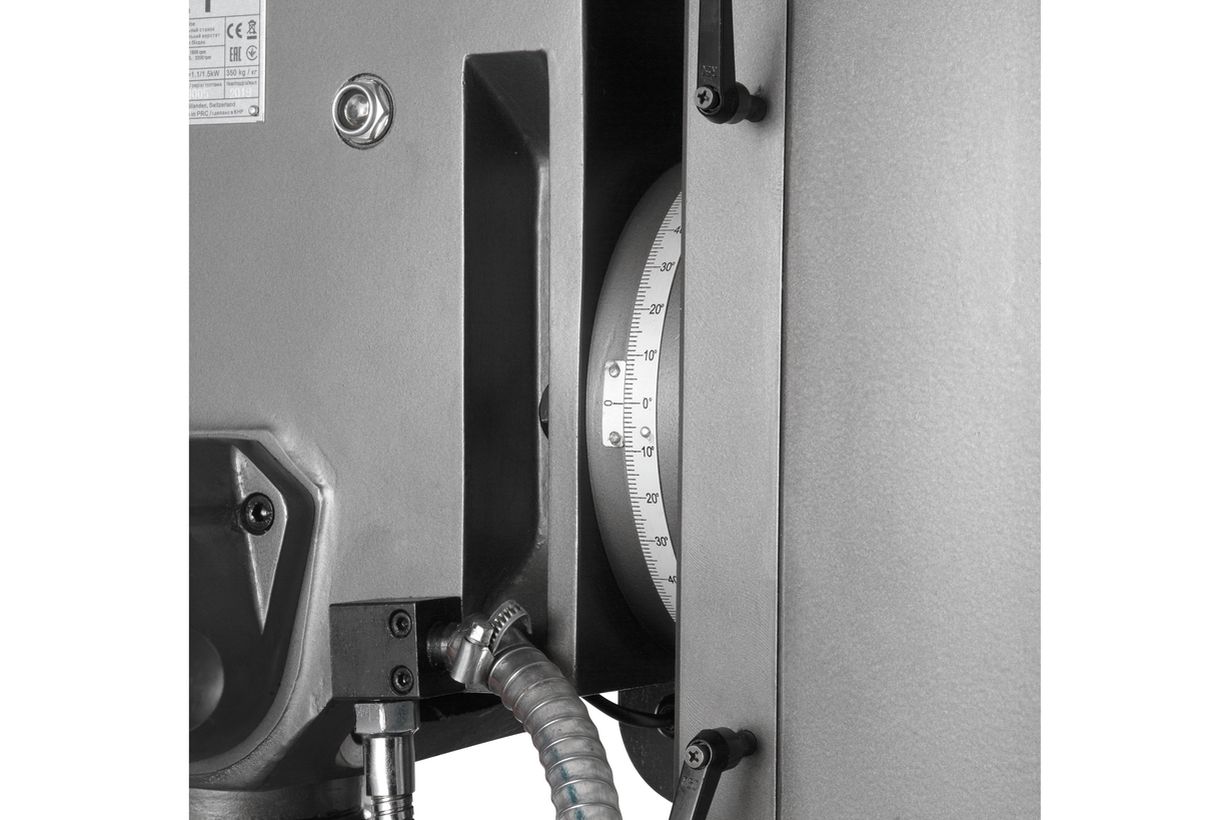

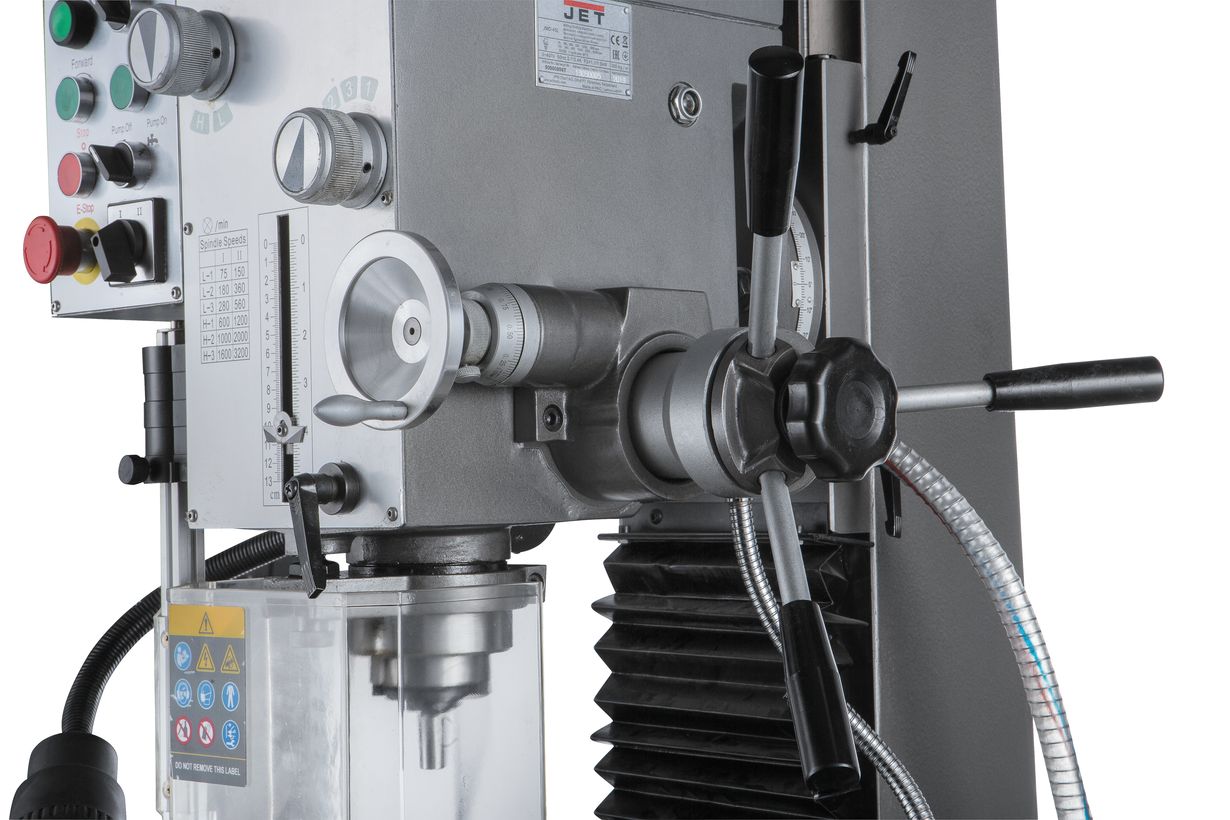

Для расширения задач по обработки заготовок, фрезерная головка станка имеет возможность поворота влево/право на 900, облегчая технологические манипуляции в процессе обработки. Станок оснащен функцией контроля над глубиной сверления, повышая качество обработки и производительность.

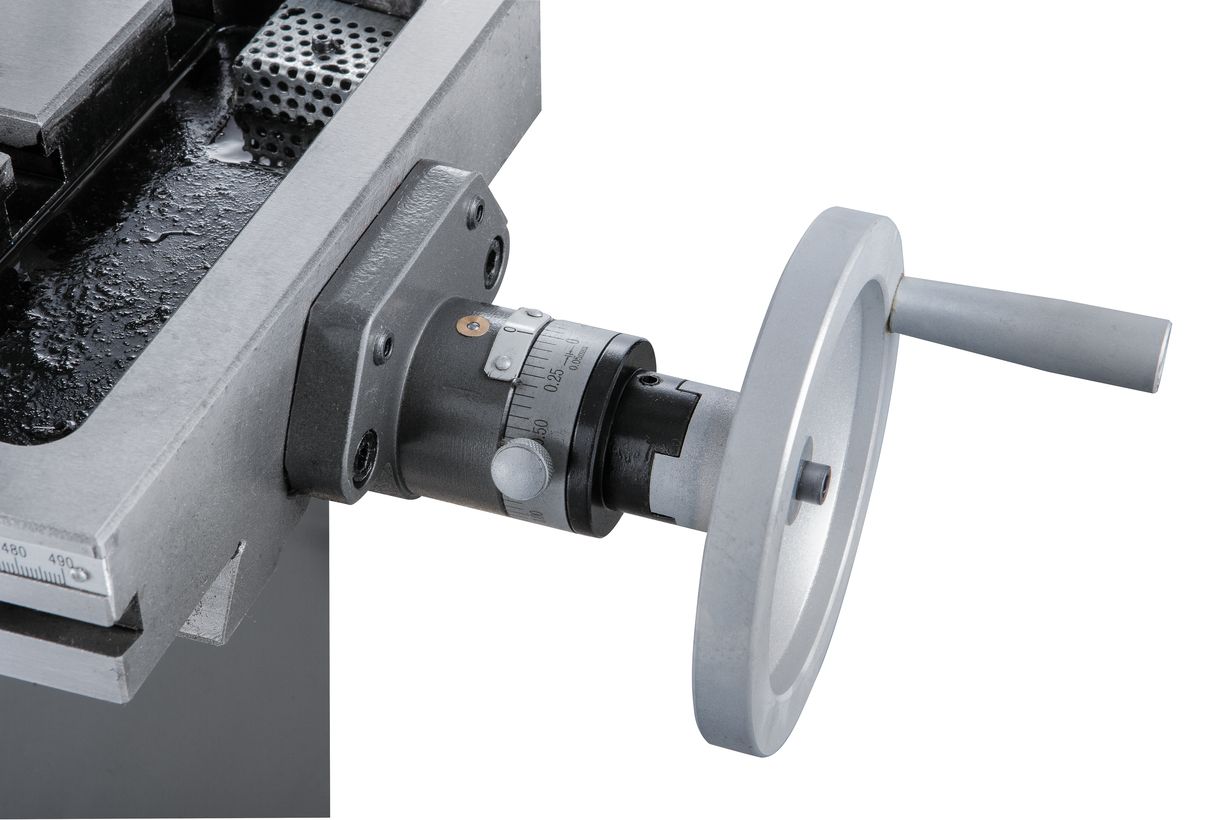

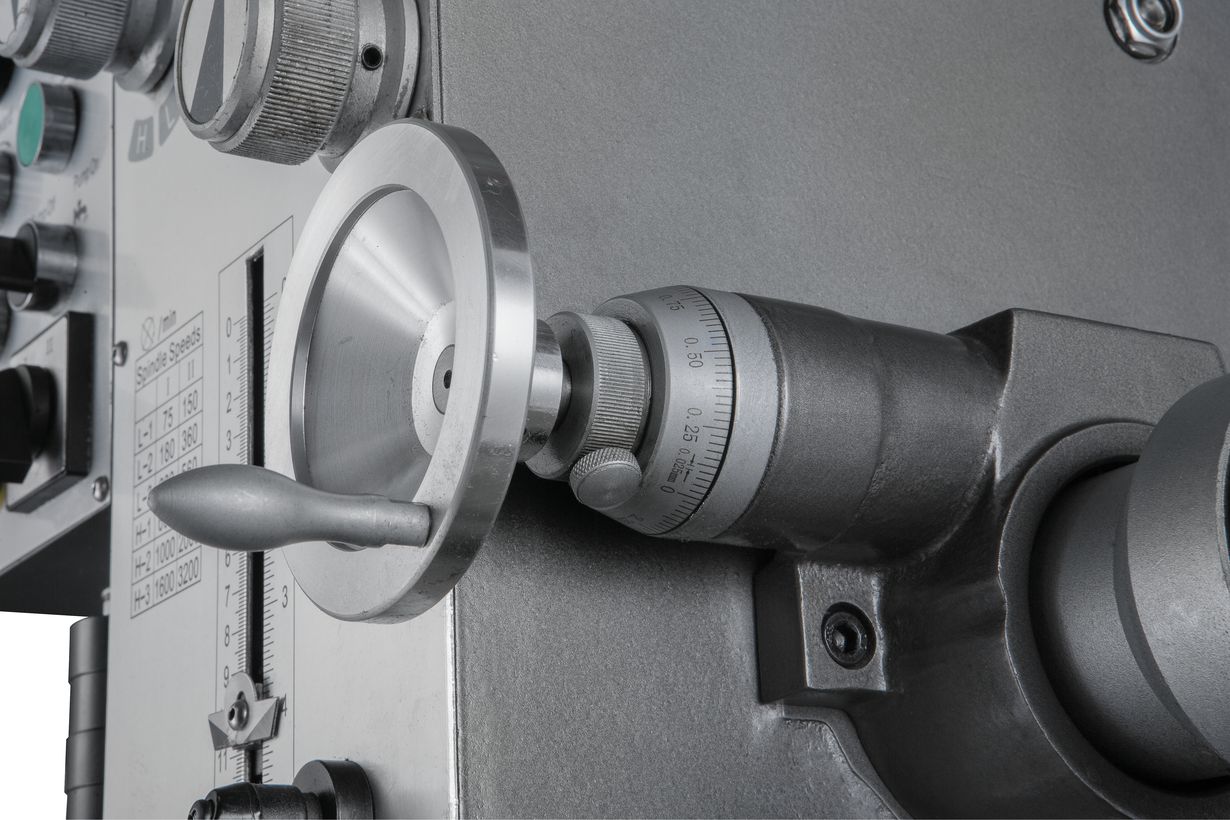

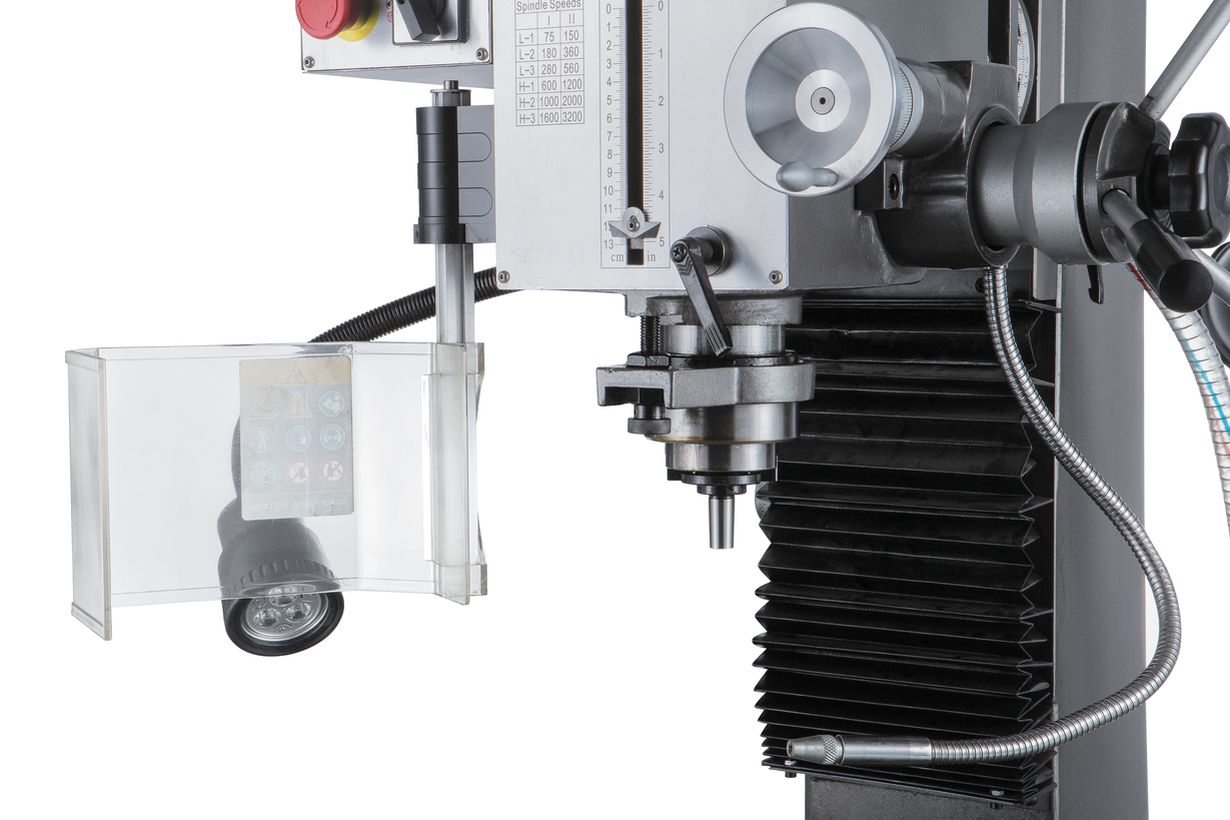

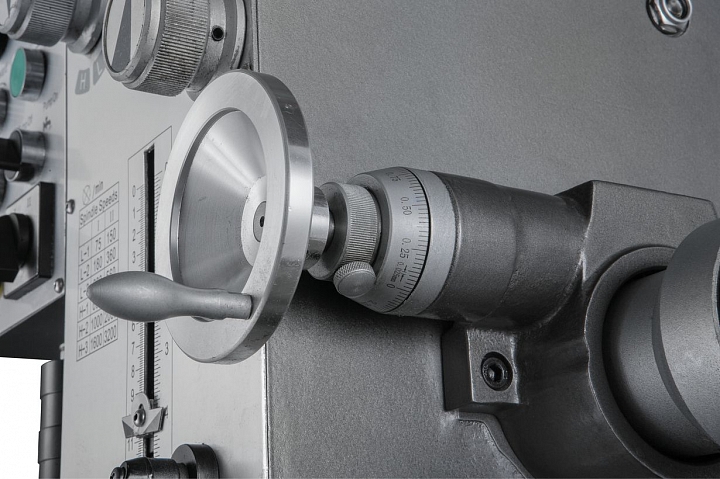

Фрезерно-сверлильный станок этой модели имеет конструкцию, рассчитанную на выполнение большого объема работы по обработке заготовок. Станок оснащен шпинделем с конусом ISO30 с зажимной тягой М12. Ход пиноли шпинделя составляет 120 мм. Станок обеспечивает нормальную работу с режущими инструментами, максимальный диаметр которых составляет при сверлении стали до 32 мм и чугуна до диаметра 45мм, при фрезеровании концевой фрезой до 32мм и торцевой фрезой до 80 мм. Оборудование позволяет осуществлять вращение шпинделя в обоих направлениях, вправо и влево. Наличие микрометрической подачи, позволяет установить инструмент на необходимую глубину в ручном режиме. Максимальный вылет пиноли шпинделя составляет 120 мм.

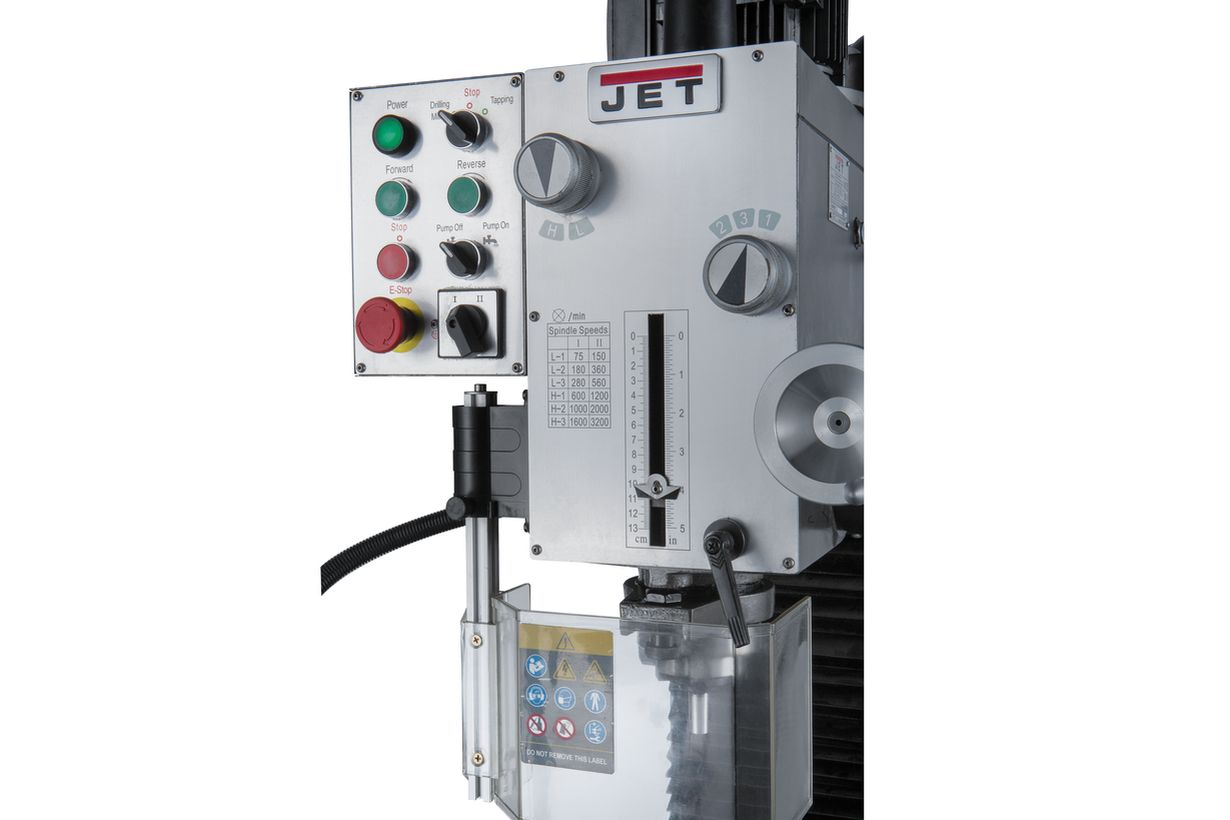

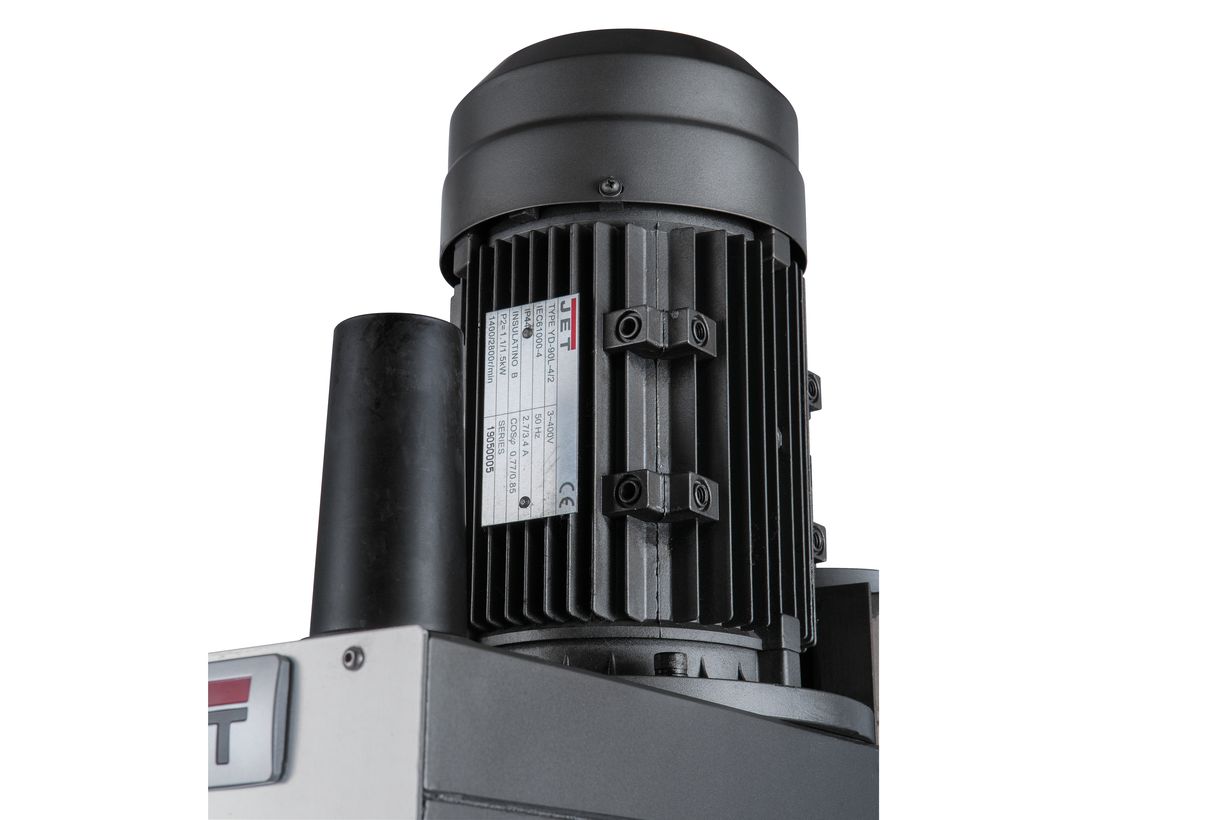

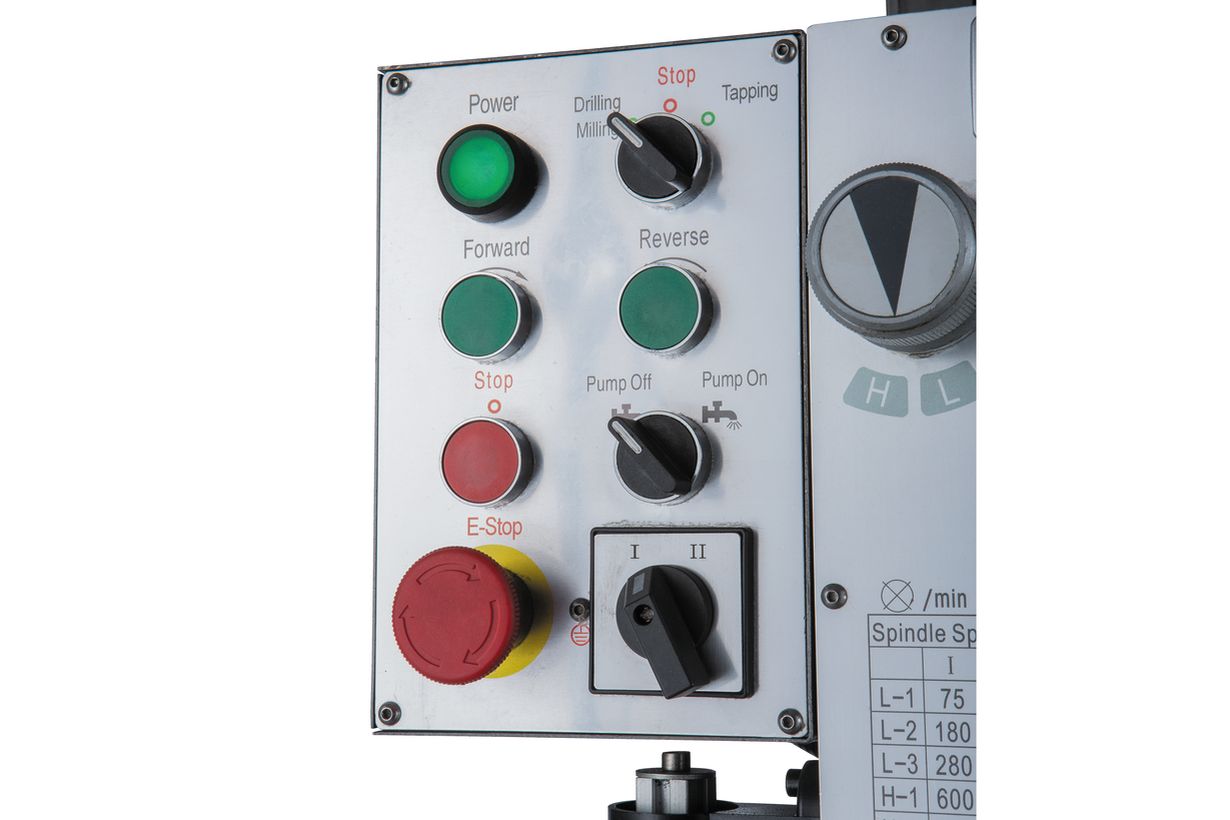

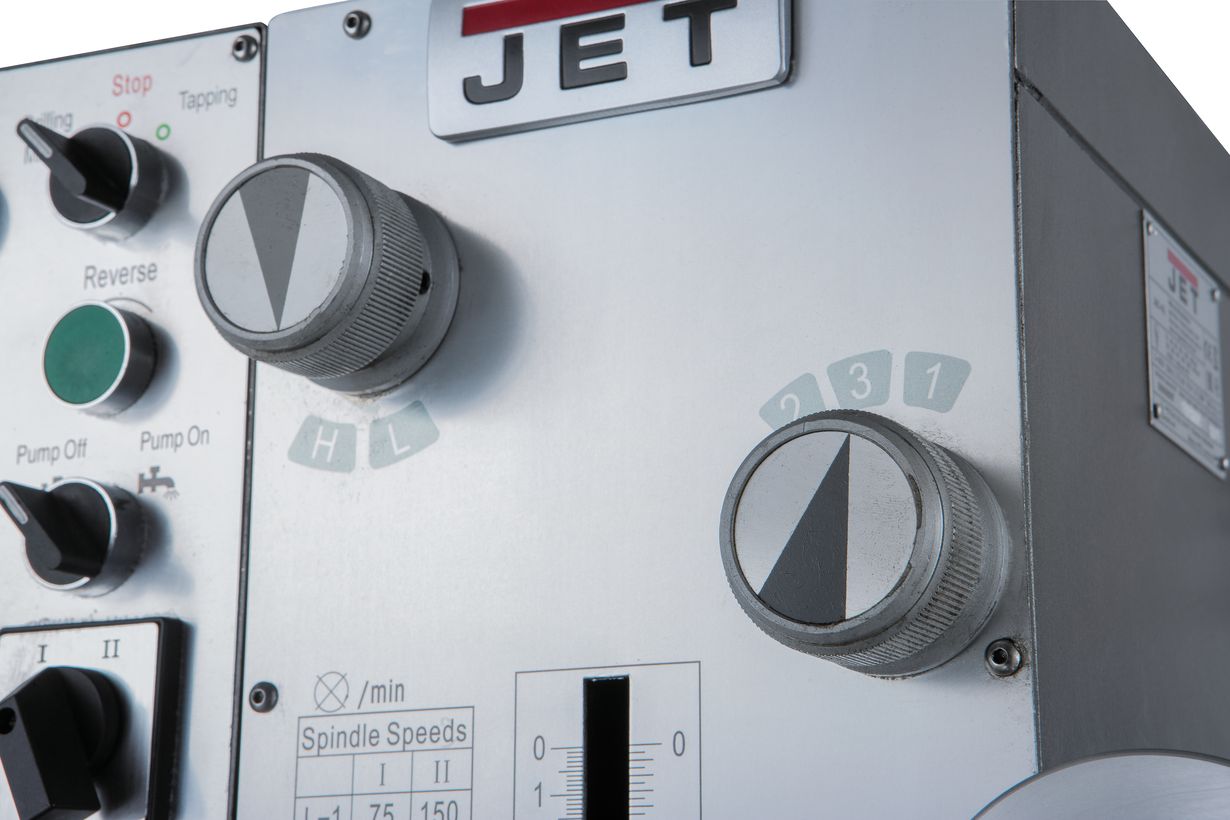

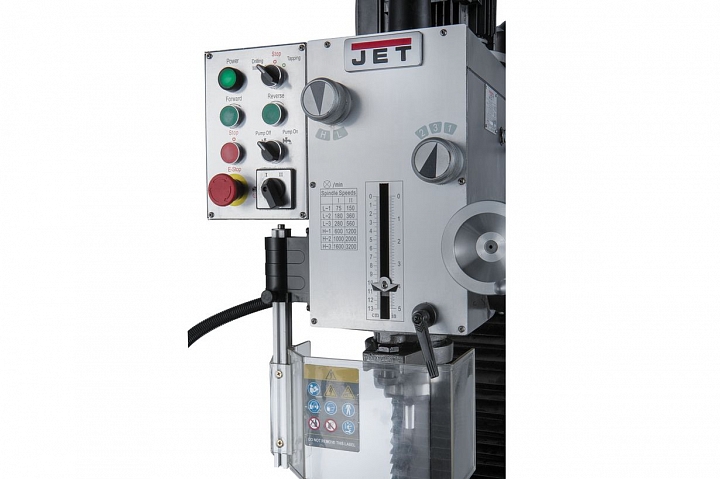

Модель оборудована мощным асинхронным электродвигателем - 1,1/1,5 кВт, обеспечивающий частоту вращения шпинделя в 2-х диапазонах 75-1600 об/мин и 150-3200 об/мин. Станок оборудован коробкой скоростей для выбора необходимой частоты вращения, по 6 скоростей в каждом из двух диапазонов. Функция включения реверса шпинделя позволяет осуществлять нарезание резьбы.

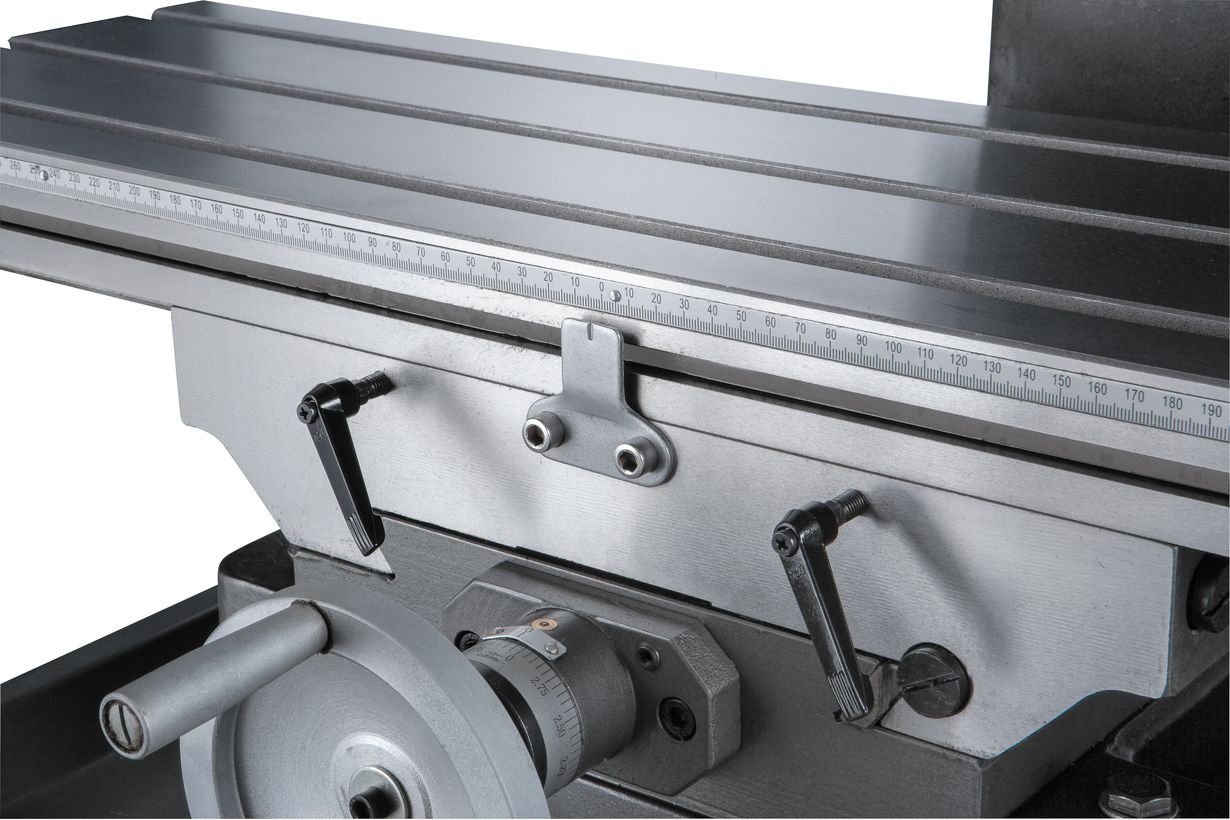

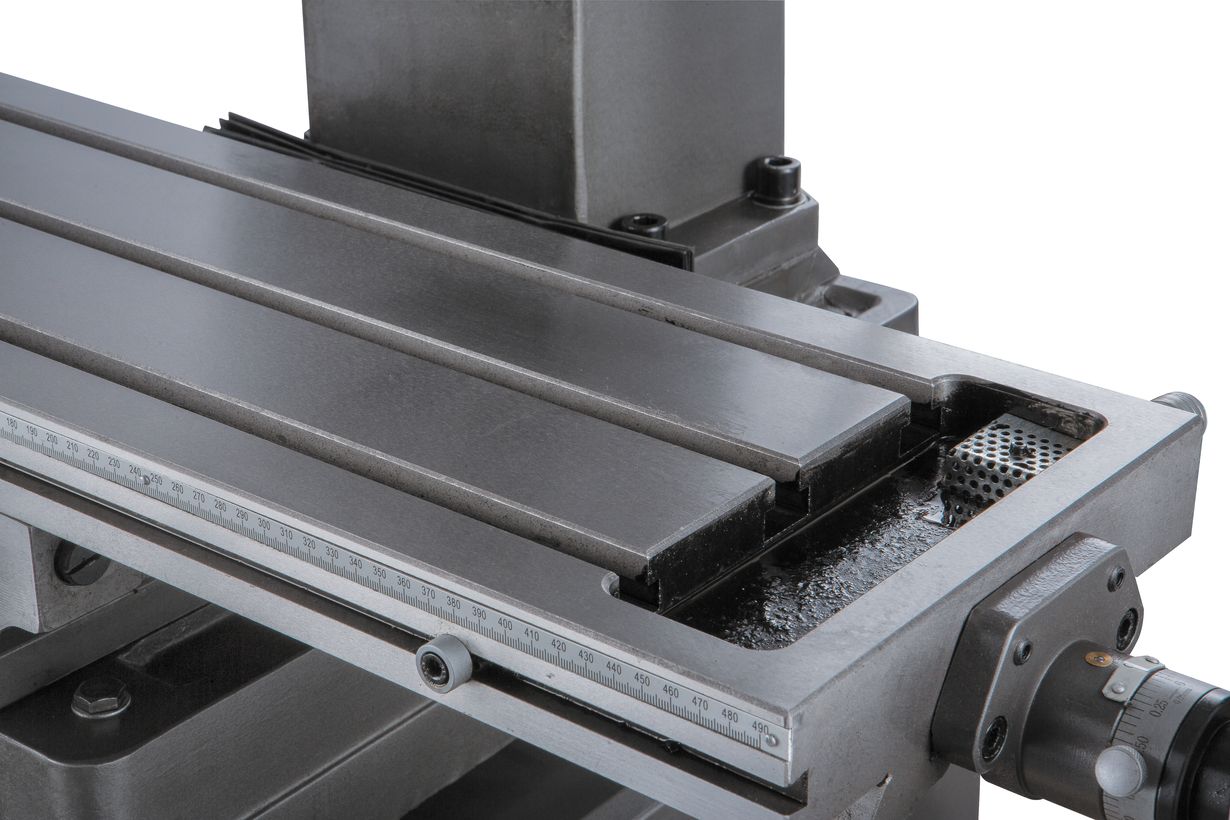

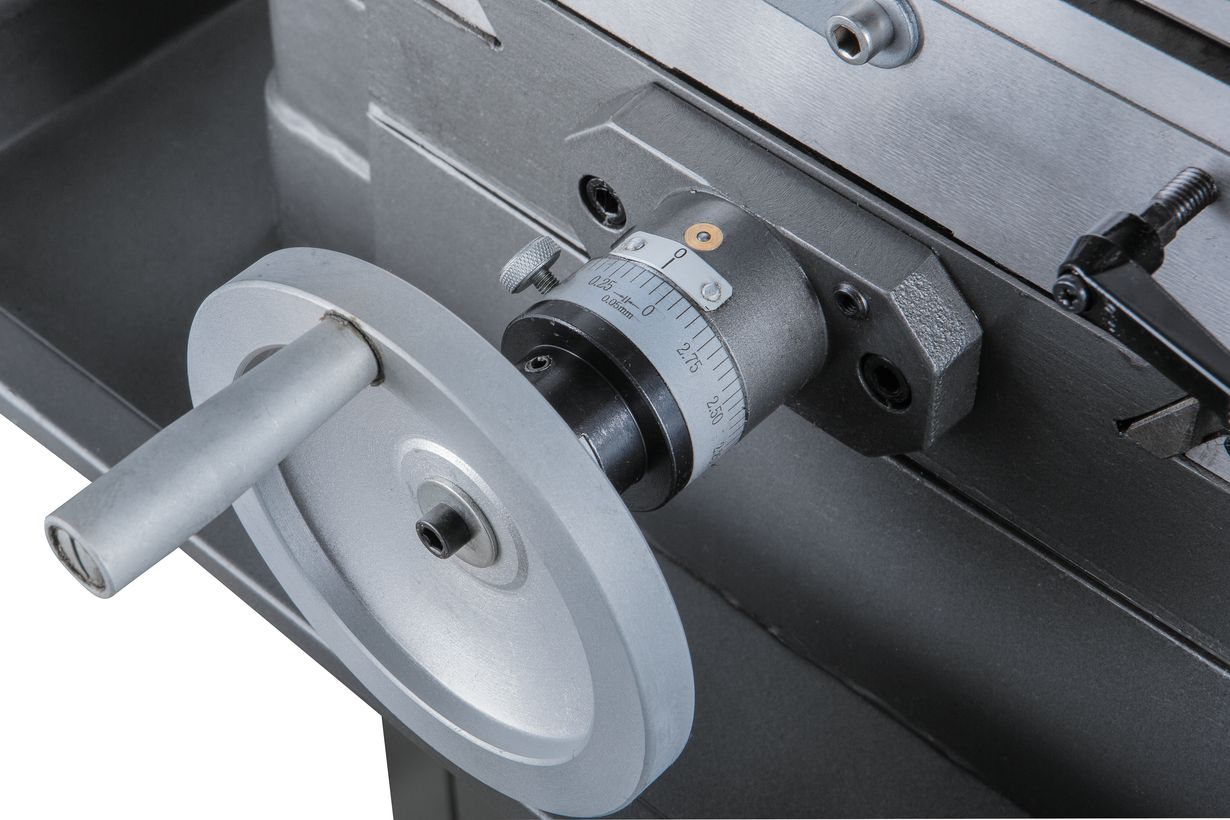

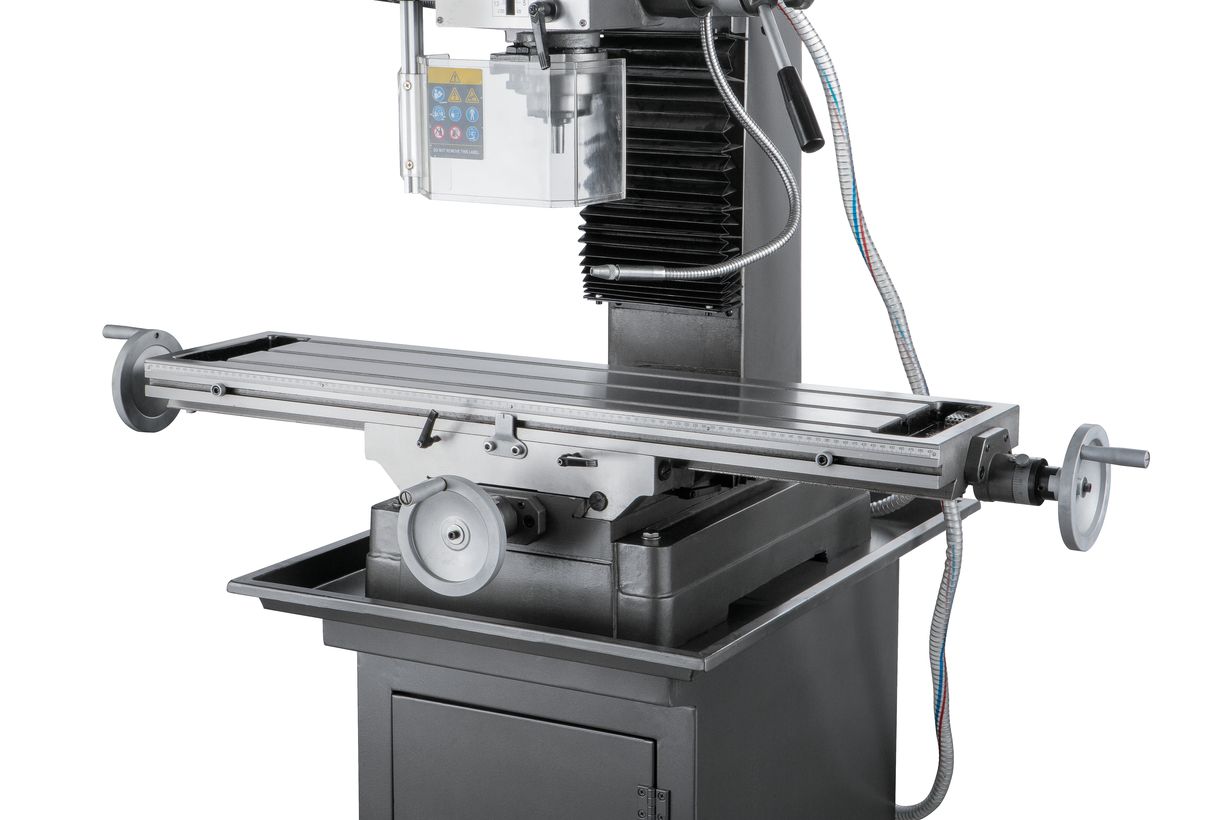

Модель JMD-45L оснащена рабочим столом размером 800 x 240мм, который перемещается по направляющим типа ласточкин хвост и имеет возможность перемещения по осям X, Y на величину 560мм и 190 мм соответственно. На столе имеется три Т-образных паза шириной 14 мм для закрепления деталей прихватами или установки тисков и других приспособлений. Общий вес станка составляет 350кг/
| Напряжение, В | 400 |
| Максимальный диаметр сверления чугун, мм | 45 |
| Максимальный диаметр сверления сталь, мм | 32 |
| Максимальный диаметр торцевой фрезы, мм | 80 |
| Максимальный диаметр концевой фрезы, мм | 32 |
| Размер стола по оси X и Y, мм | 800 x 240 |
| Ход стола по оси X и Y, мм | 560х190 |
| Ширина Т-образного паза стола, мм | 14/23 |
| Диапазон наклона головы, град. | ±90˚ |
| Конус шпинделя | ISO30 |
| Расстояние от шпинделя до стола, мм | 460 |
| Ход пиноли шпинделя, мм | 120 |
| Мощность двигателя, кВт | 1,1/1,5 |

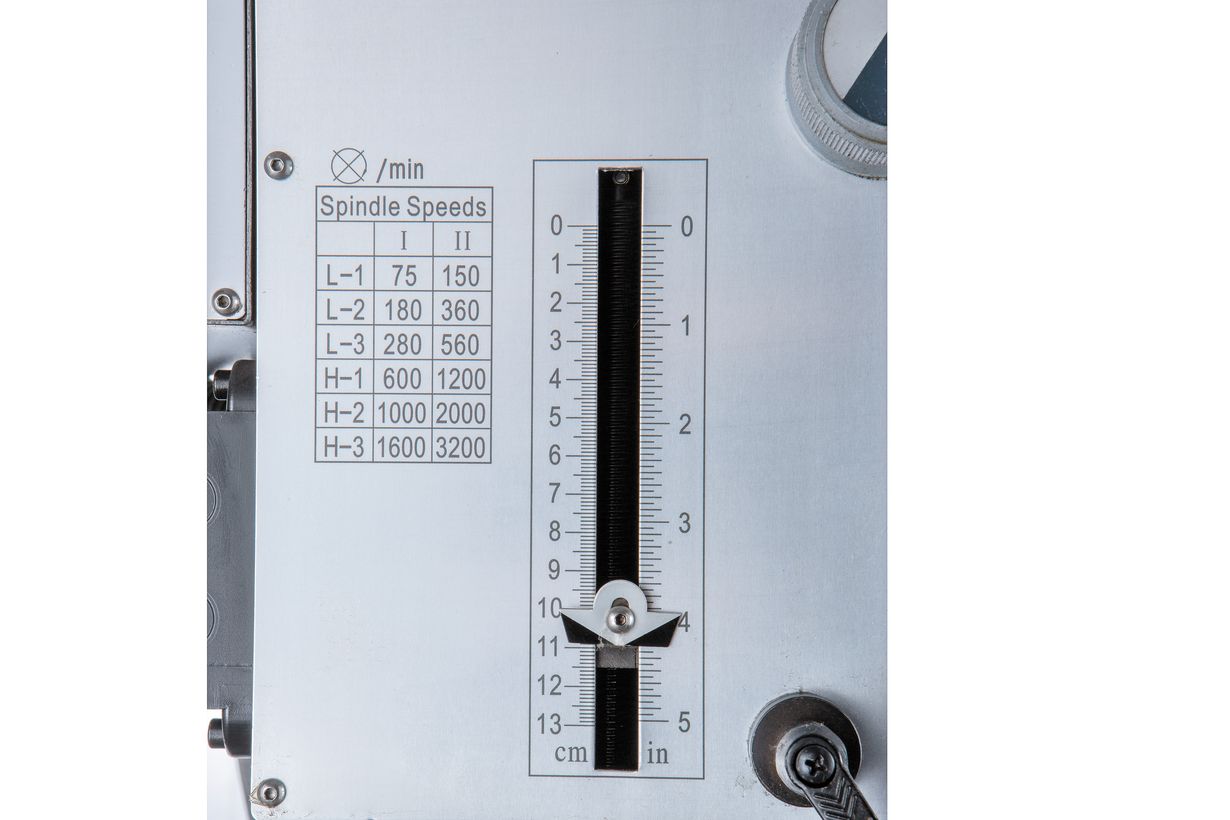

| Частота вращения шпинделя, об/мин | I – 75,180,280,600,1000,1600 II -150,360,560,1200,2000,3200 |
| Страна производителя | Китай |
| Длина, мм | 1090 |
| Ширина, мм | 785 |
| Высота, мм | 1120 |
| Масса, кг | 350 |
| Длина в упаковке, см | 85 |
| Ширина в упаковке, см | 76 |
| Высота в упаковке, см | 115 |
| Масса в упаковке, кг | 380 |
