Описание
Особенности:
- Предназначен для мелкосерийного производства
- Увеличенные размеры рабочей зоны

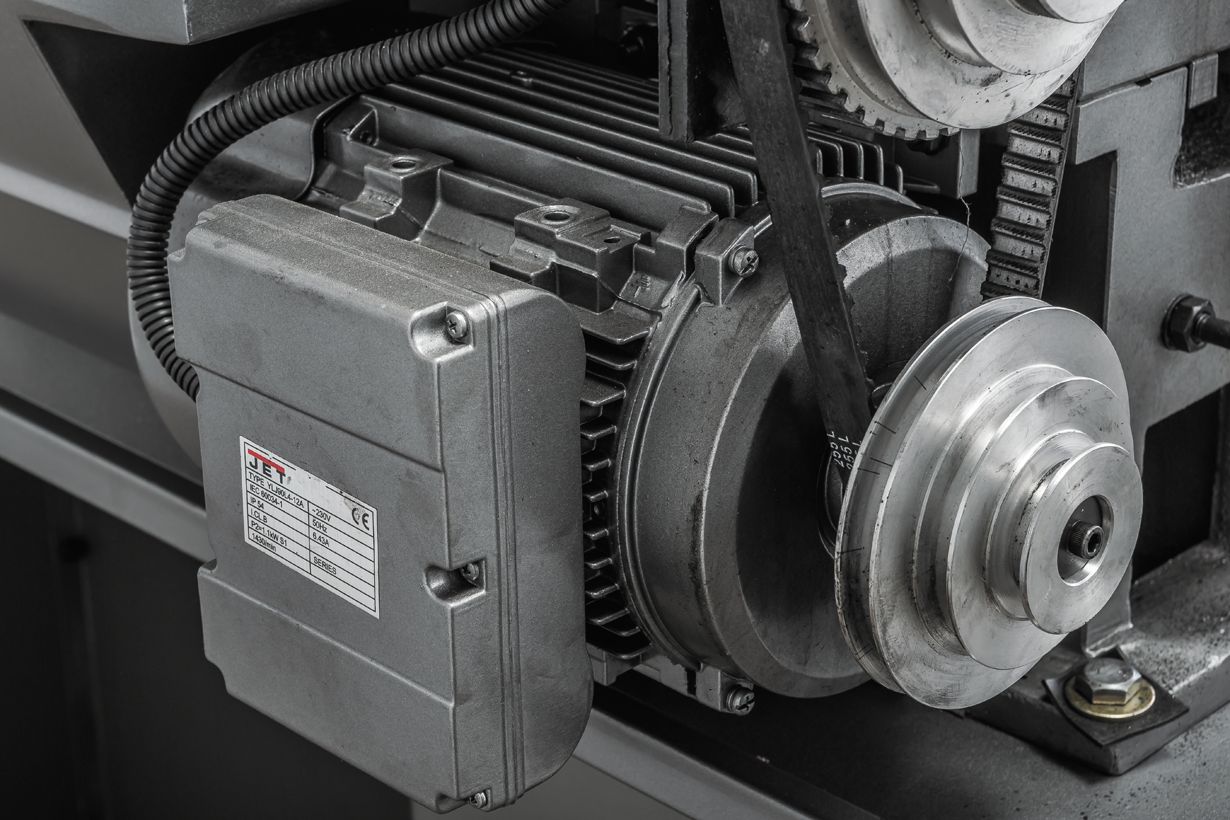

- Мощный асинхронный электродвигатель
- Возможность нарезания левой резьбы
- Возможность нарезания дюймовой и метрической резьб

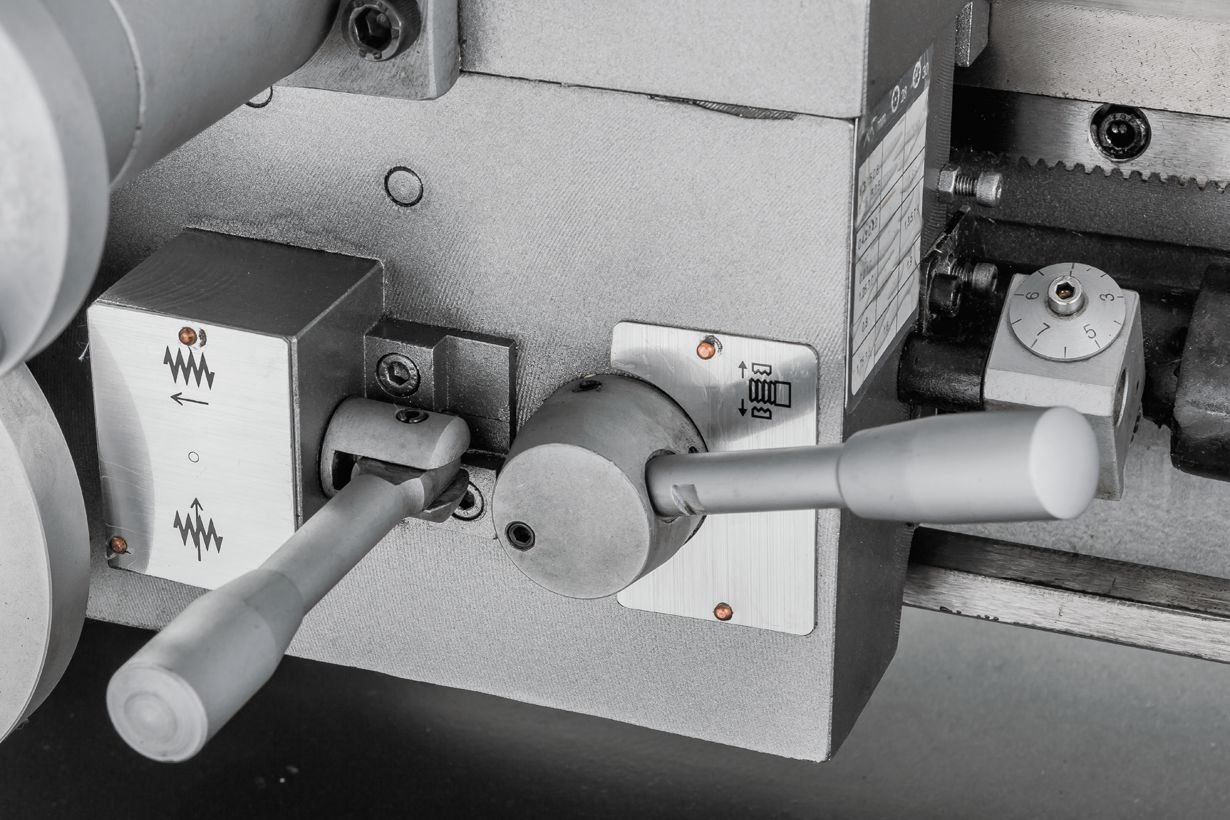

- Автоматическая подача при точении (продольная и поперечная)
- На одной настройке гитары три режима автоматического точения или нарезания резьбы
- Регулировка зазоров направляющих при помощи клиновых планок
- Подставка входит в стандартную комплектацию (поставляется раздельно от станка)

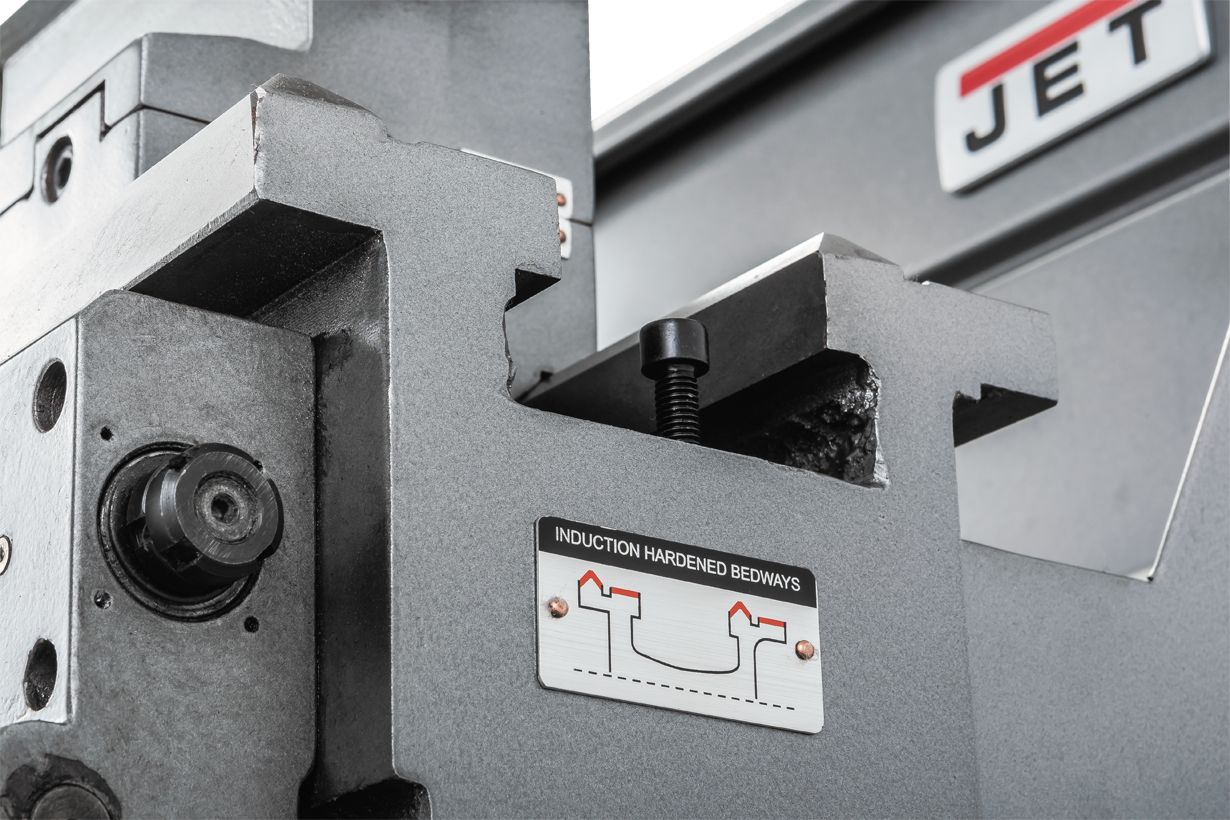

- Чугунная станина закалена и отшлифована
- Массивная конструкция станины из чугуна гарантирует работу без вибрации

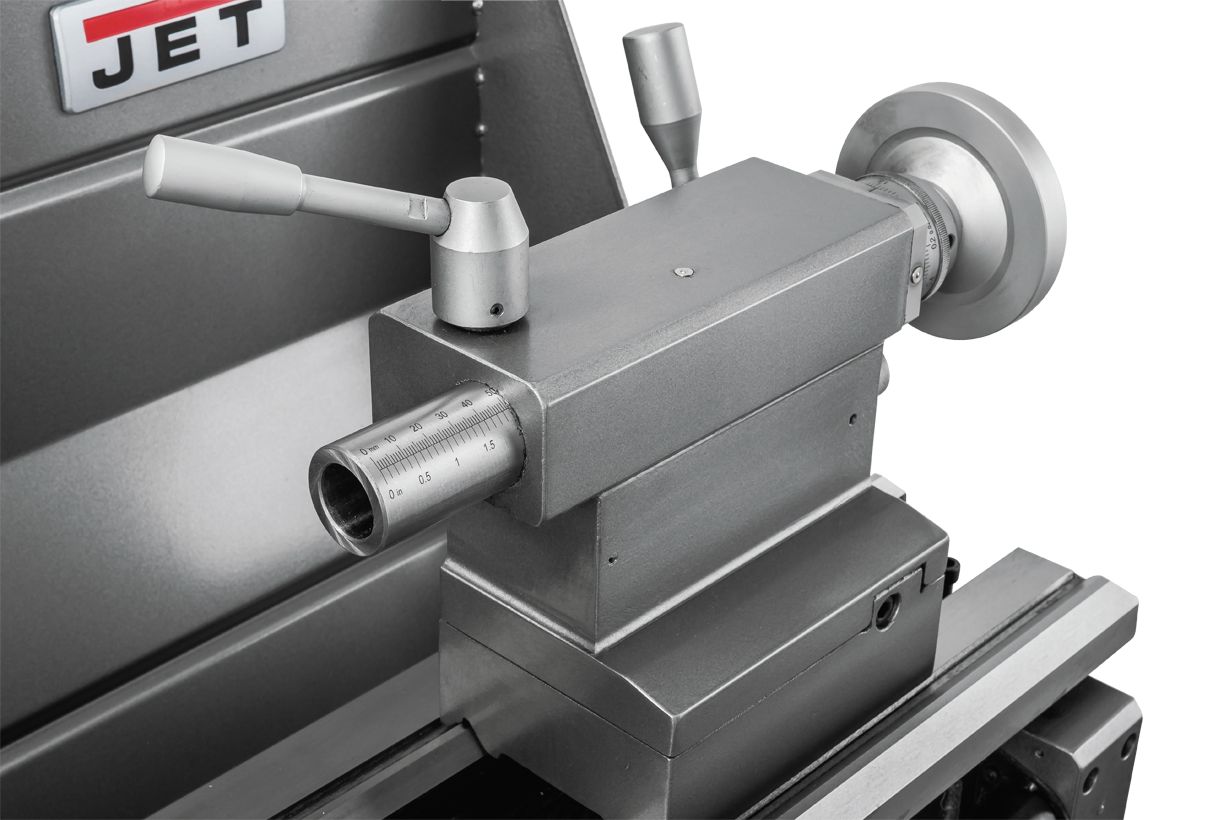

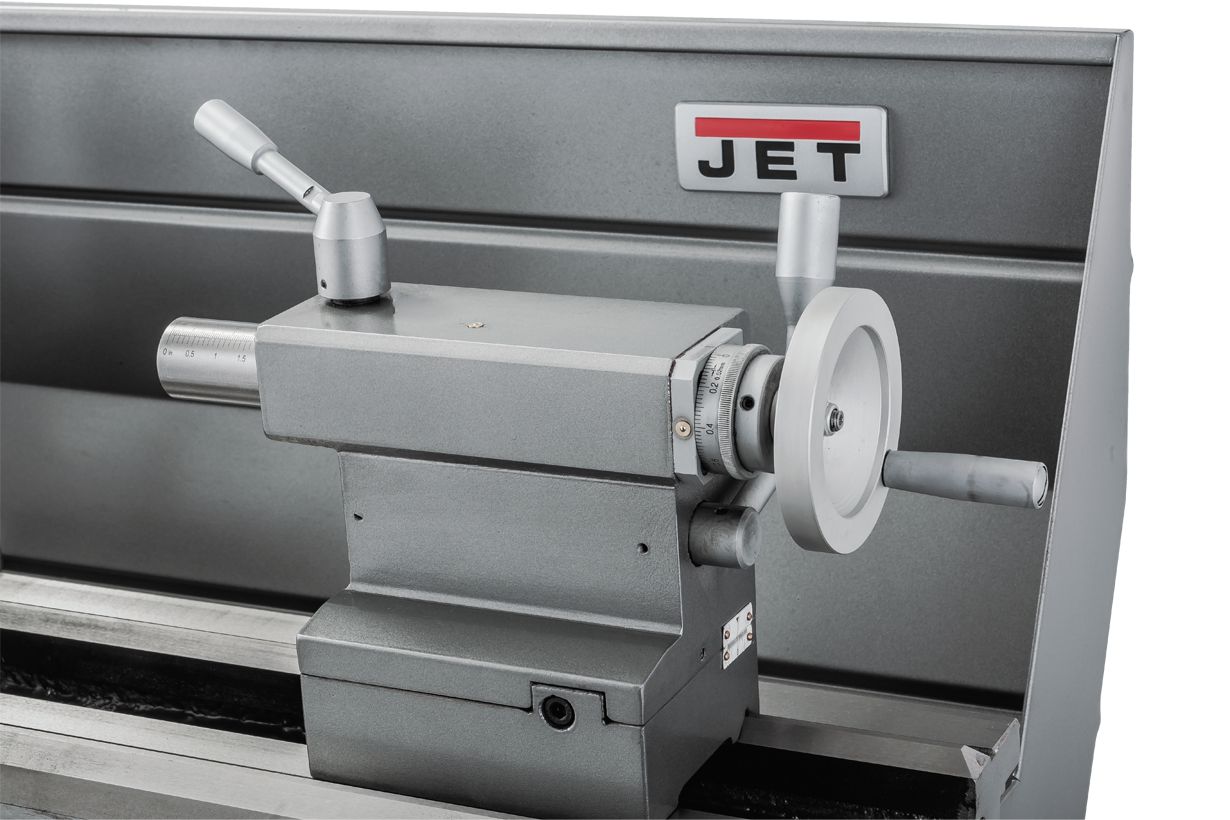

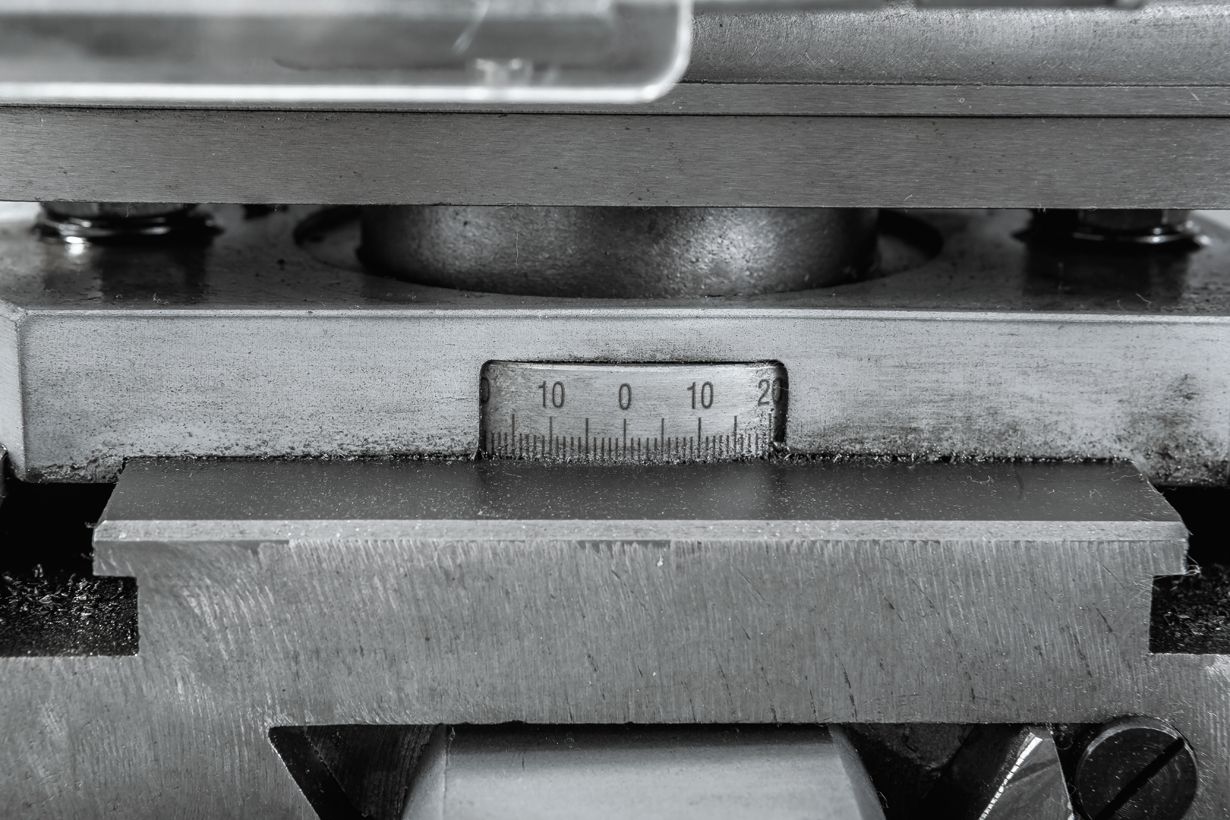

- Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
- Автоматическая продольная и поперечная подача
- Ходовой винт и вал подачи
- Аналог ТВ-11
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.
Характеристики
| Напряжение, В |
230 |
| Диаметр обточки над станиной, мм |
300 |
| Диаметр обточки над поперечным суппортом, мм |
170 |
| Расстояние между центрами, мм |
750 мм |
| Частота вращения шпинделя, об/мин |
150 - 2000 |
| Количество скоростей шпинделя |
6 |
| Конус шпинделя |
МК-5 |
| Диаметр проходного отверстия шпинделя, мм |
38 |
| Диапазон продольной подачи, мм/об |
0.01 /0.02 /0.04 /0.016 /0.032 /0.064 /0.025 /0.05 /0.1 |
| Количество продольных подач |
9 |
| Диапазон метрической резьбы, мм |
0,2 - 4,0 |
| Количество метрических резьб |
21 |
| Дюймовая резьба, TPI |
8 - 56 |
| Количество дюймовых резьб |
21 |
| Шаг ходового винта, мм |
Tr 20x2,5 |
| Макс. размер резца, мм |
16 x 16 |
| Ход поперечного суппорта, мм |
170 |
| Ход верхнего суппорта, мм |
90 |
| Пиноль задней бабки |
МК-3 |

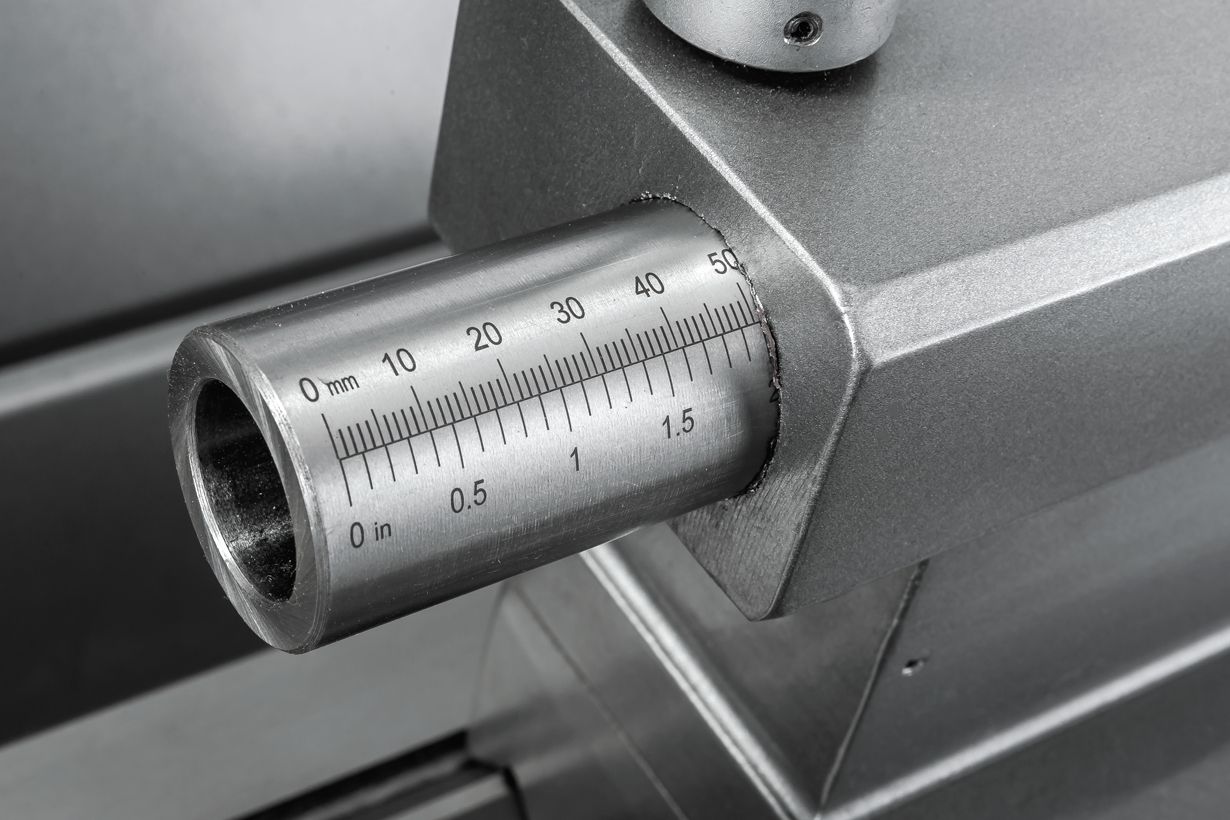

| Ход пиноли задней бабки, мм |
80 |
| Диапазон неподвижного люнета, мм |
3-55 |
| Диапазон подвижного люнета, мм |
3-55 |
| Диаметр пиноли, мм |
35 |
| Расстояние между направляющими, мм |
180 |
| Мощность двигателя, кВт |
1,1 |
| Потребляемая мощность, кВт (S6 40%) |
1,5 |
| Тип двигателя |
Асинхронный, 220В, 50 Гц |
| Страна производителя |
Китай |
| Длина, мм |
1400 |
| Ширина, мм |
700 |
| Высота, мм |
700 |
| Масса, кг |
357 |
| Длина в упаковке, см |
155 |
| Ширина в упаковке, см |
75 |
| Высота в упаковке, см |
75 |
| Масса в упаковке, кг |
402 |
Особенности:
- Предназначен для мелкосерийного производства
- Увеличенные размеры рабочей зоны
- Мощный асинхронный электродвигатель
- Возможность нарезания левой резьбы
- Возможность нарезания дюймовой и метрической резьб
- Автоматическая подача при точении (продольная и поперечная)
- На одной настройке гитары три режима автоматического точения или нарезания резьбы
- Регулировка зазоров направляющих при помощи клиновых планок
- Подставка входит в стандартную комплектацию (поставляется раздельно от станка)
- Чугунная станина закалена и отшлифована
- Массивная конструкция станины из чугуна гарантирует работу без вибрации
- Массивная задняя бабка с регулировкой смещения для обточки конусов и рычагом быстрой фиксации
- Автоматическая продольная и поперечная подача
- Ходовой винт и вал подачи
- Аналог ТВ-11
Другие модели станков можно выбрать в разделе Универсальные токарные станки или здесь Купить токарный станок по металлу.

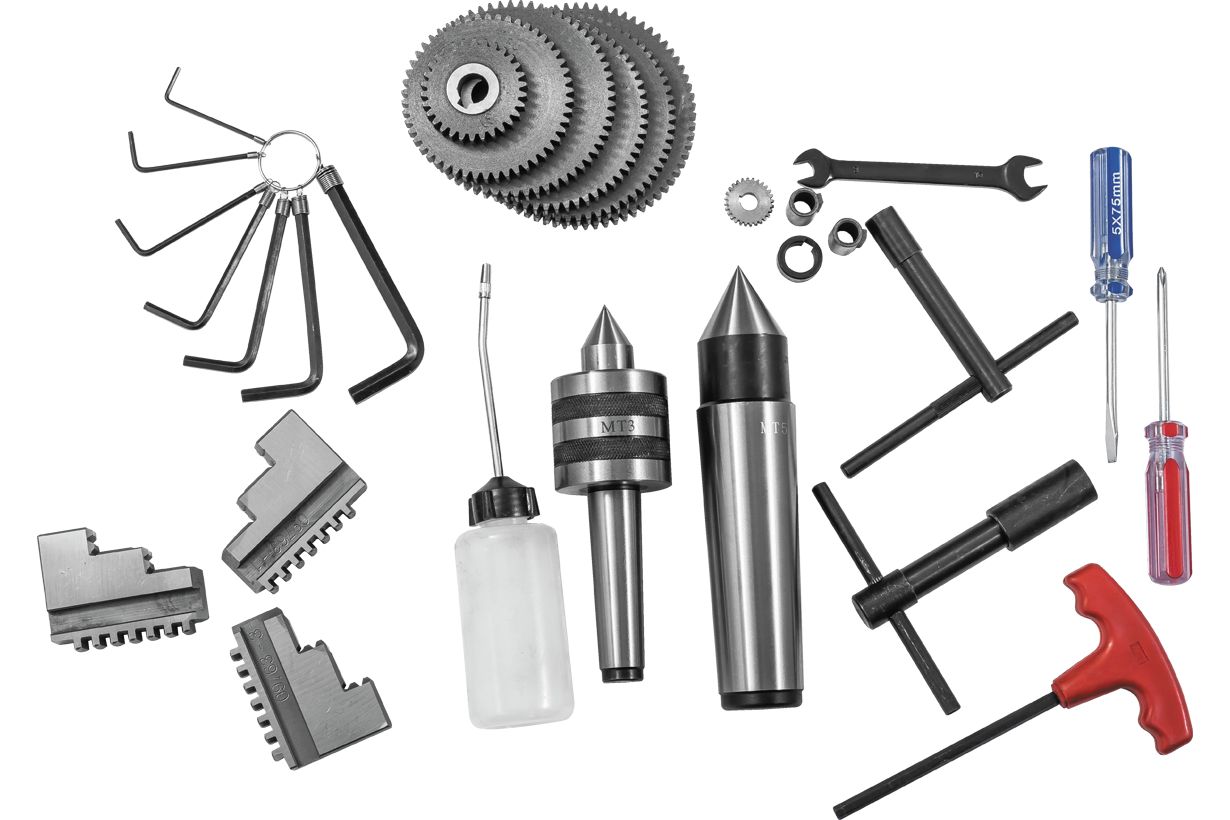

Комплектация
- Невращающийся центр МК-3
- Невращающийся центр MК-5

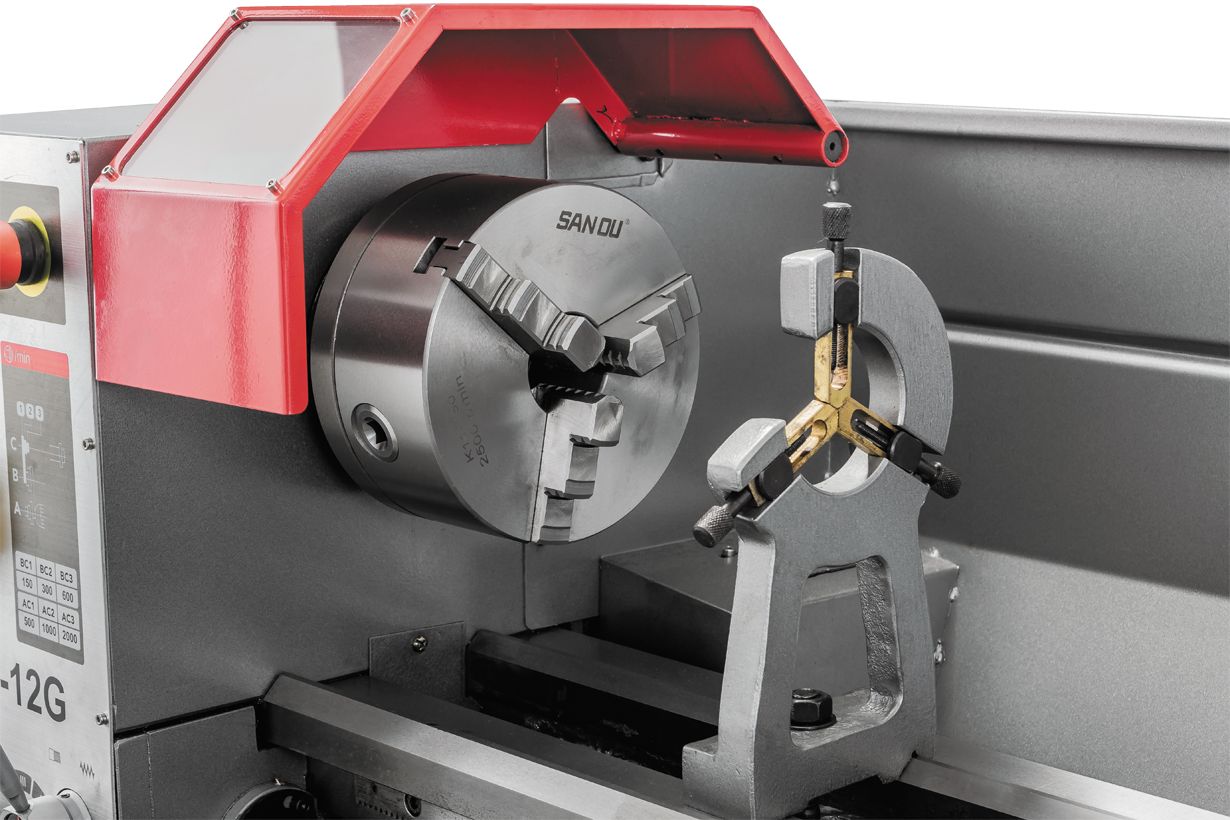

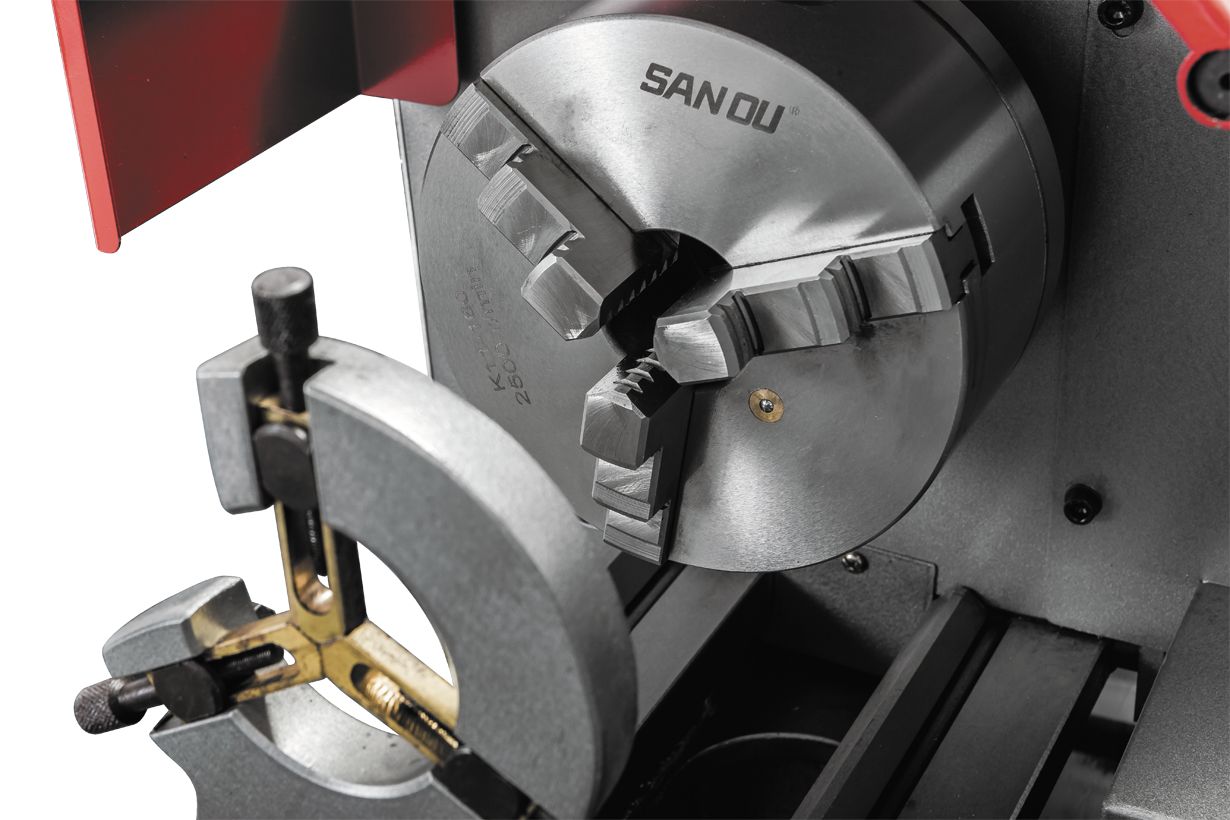

- 3-x кулачковый патрон 160 мм с обратными кулачками

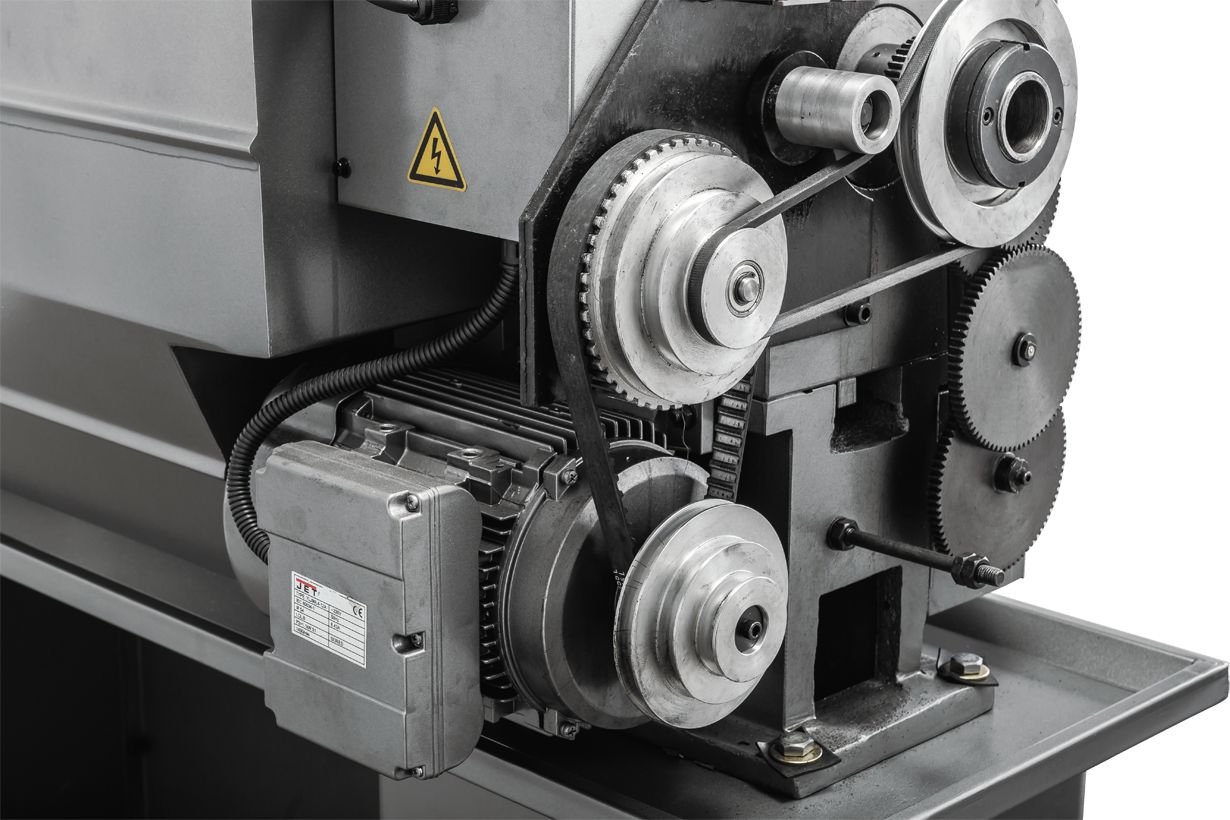

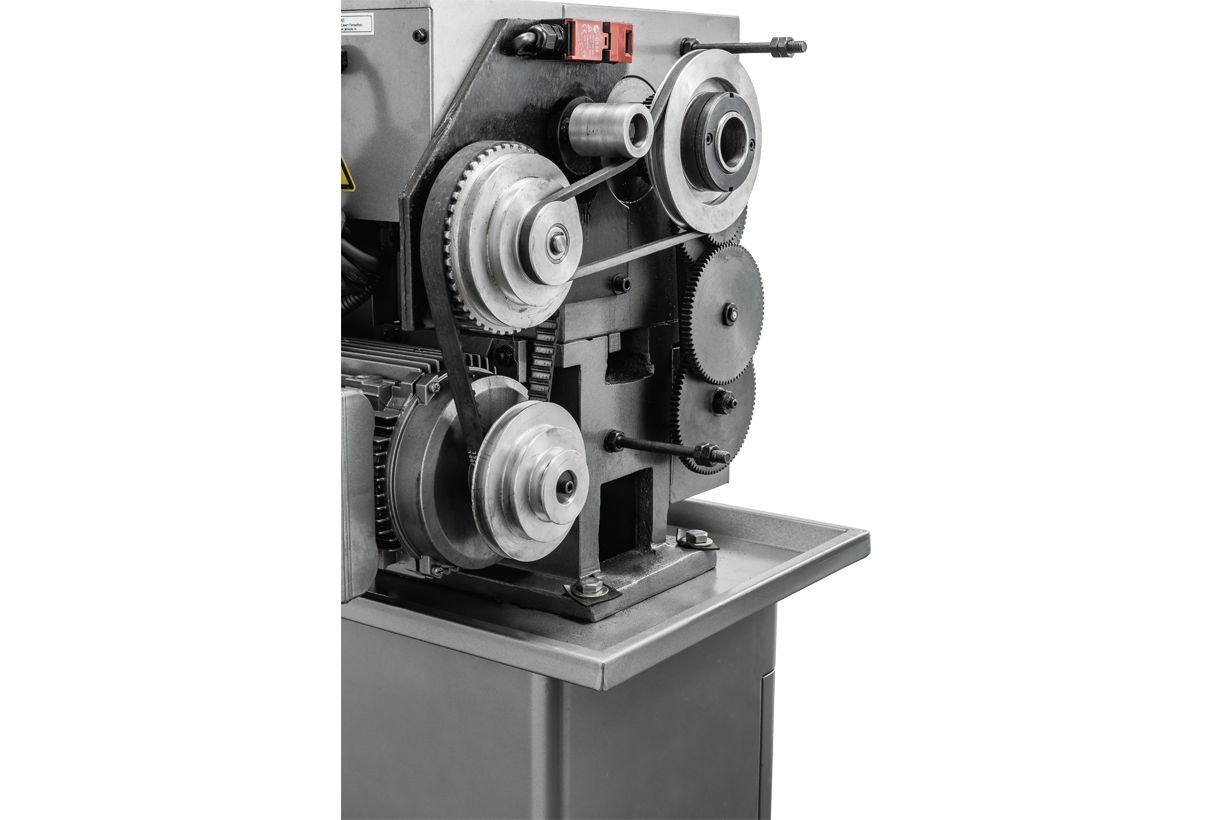

- Сменные шестерни 30/40/50/60/60/65/70/80T

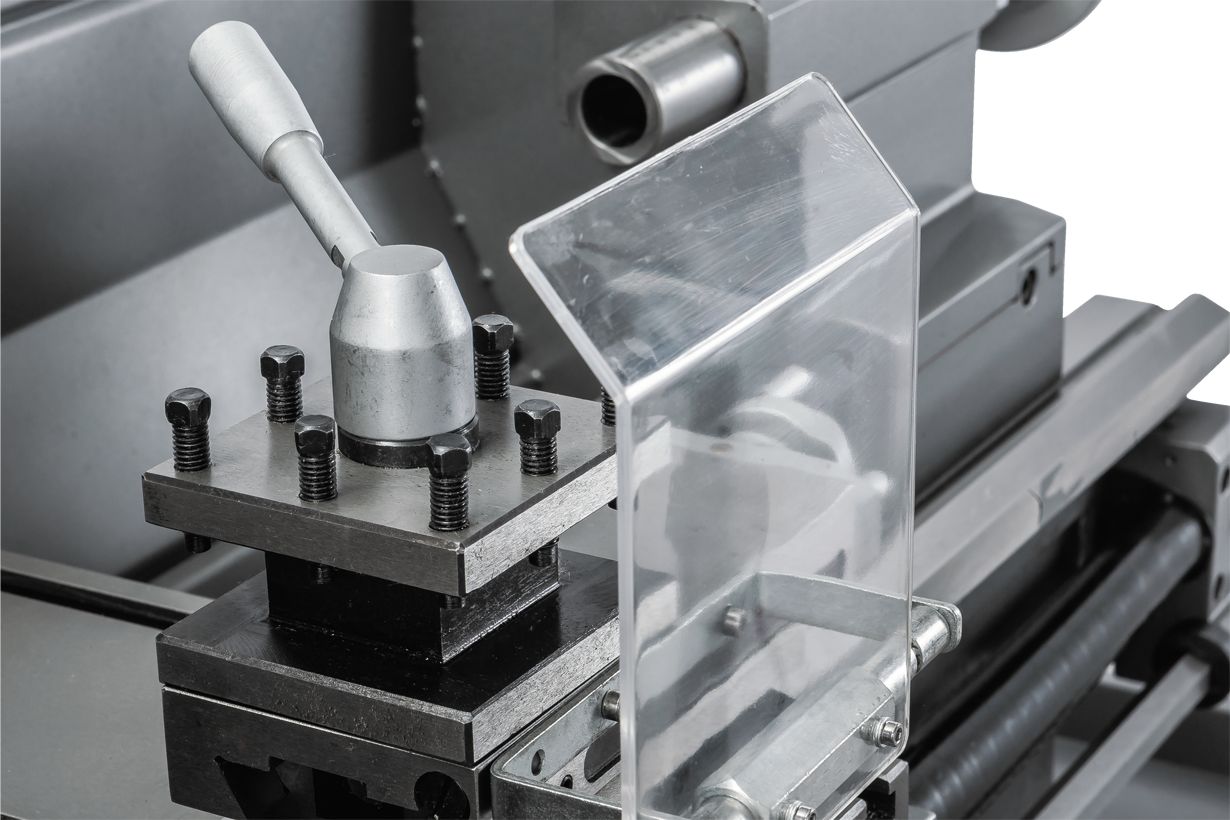

- 4-х-позиционный резцедержатель с фиксатором
- Защитный спиральный кожух ходового винта
- Защитный экран резцедержателя
- Защитный экран патрона с концевым выключателем
- Защитная задняя стенка

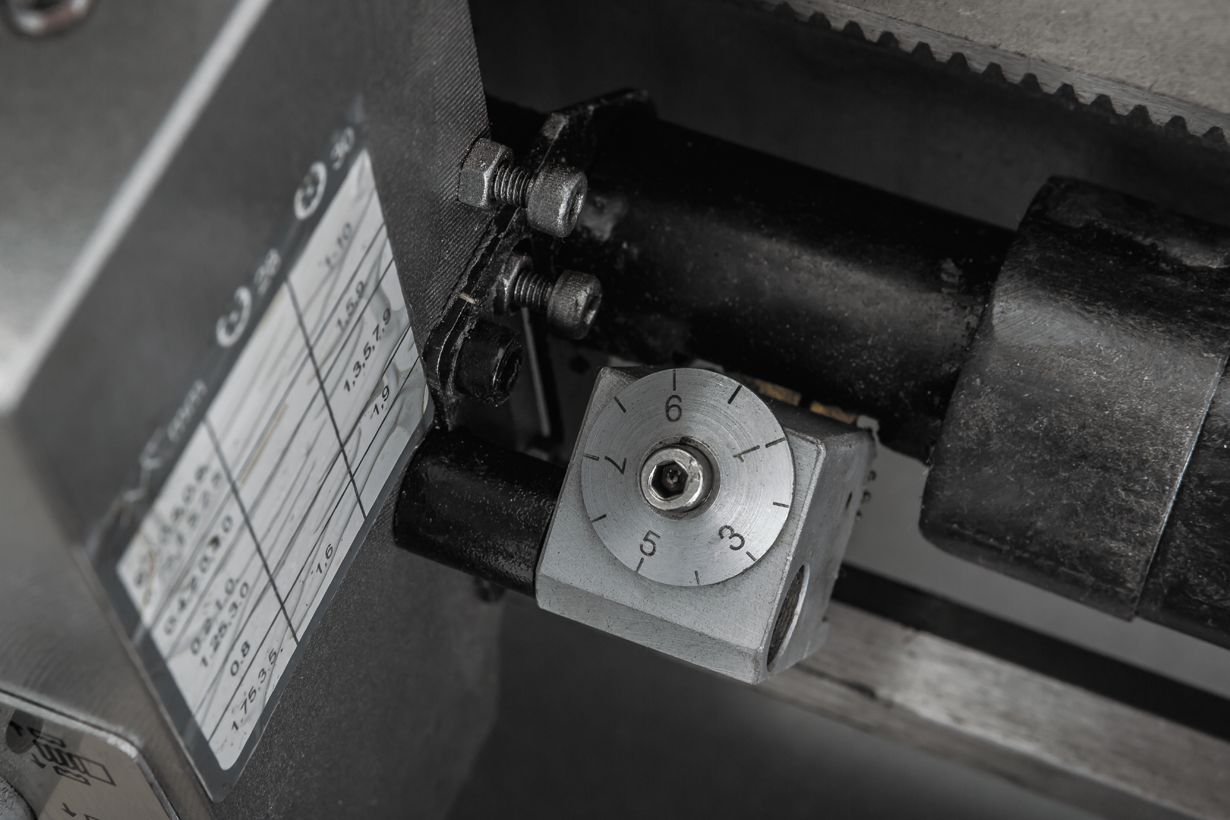

- Указатель резьбы
- Подставка
- Поддон для сбора стружки

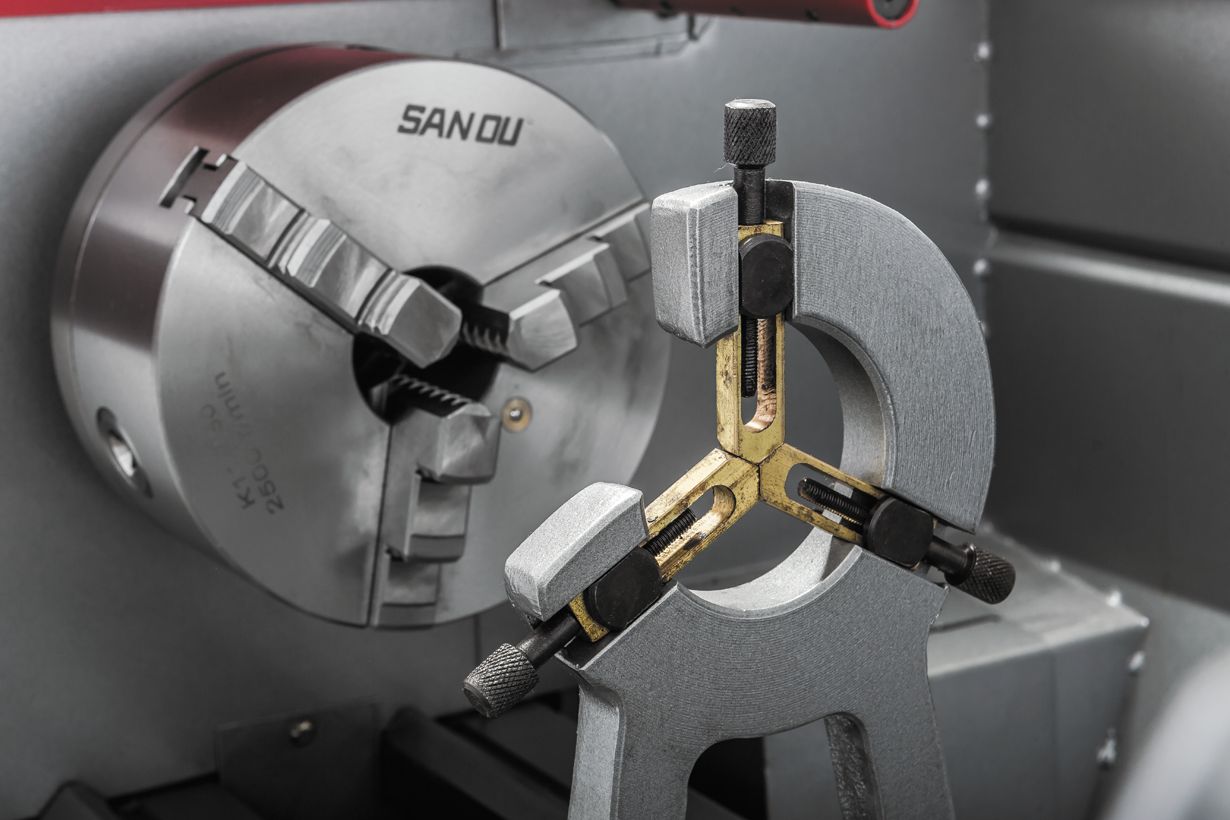

- Неподвижный люнет
- Масляный шприц
- Ключ для 3-х кулачкового патрона
- Ключ резцедержателя
- Набор инструмента для обслуживания станка
- Руководство по эксплуатации
